中等流速0.4mm孔径3D打印机挤出喷嘴

　　做FDM设备调试快八年，经手的挤出喷嘴没有一百也有八十，这款0.4mm孔径的喷嘴是日常打样、中小批量制件最常用的规格，适配绝大多数中等流速的挤出工况，不管是桌面级入门机做创客创作，还是工业级小幅面FDM设备做功能件验证，这个规格的喷嘴都能覆盖绝大多数使用需求。

　　先从实际应用场景说，日常打PLA耗材做外观手板、打PETG做结构验证件、打ABS做小批量工装夹具，0.4mm孔径是平衡打印精度和打印效率的黄金规格——比0.2mm的小孔径喷嘴出丝效率高近三倍，不用为了追求极致精度牺牲数倍的打印时长，又比0.8mm的大孔径喷嘴成型精度高，层纹更细腻，打印薄壁结构时不会出现壁厚不均、填充缺料的问题，不管是创客空间的公共设备、职业院校的3D打印实训台，还是小型加工坊的打样设备，装这个规格的喷嘴都能适配绝大多数作业需求，不用频繁更换喷嘴应对不同的打印任务。

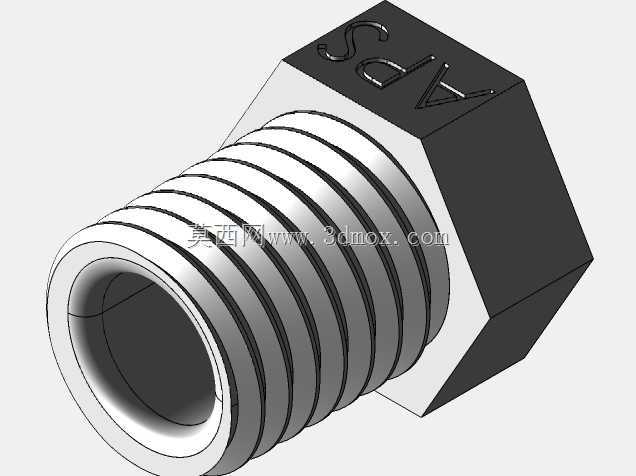

　　从功能特性上看，这款喷嘴采用外六角的拧动结构，和常规M6螺纹喷嘴的安装边界完全匹配，六角对边尺寸符合通用扳手的夹持规格，日常更换时用普通的8mm开口扳手就能拧紧，不用定制专用工具，拆装时不会因为夹持面过小出现滑棱、拧不动的情况。喷嘴的螺纹段长度做了精准控制，拧入加热块后端面和加热块安装面完全贴合，不会出现螺纹过长顶到喉管、或者螺纹过短漏料的问题，内部流道做了顺滑的过渡设计，从进料端的大直径通孔逐步收窄到出丝端的0.4mm孔，没有直角台阶，耗材熔融后推进时不会出现滞料、碳化堵头的情况，长时间连续打印也能保持出丝顺畅。出丝端的锥形角度做了优化，打印首层时能清晰观察到喷嘴和热床的间隙，打印悬空结构时不会因为喷嘴端部过宽刮蹭到已经成型的悬空层，减少翘边、刮料的废品率。

　　设计思路上完全围绕FDM挤出的实际工况做优化，首先材质选项覆盖钢和黄铜两种，黄铜材质导热快，温度传导均匀，打印PLA、PETG这类低磨耗耗材时，温度波动小，出丝更稳定，适合日常普通打印场景；钢材质硬度高，耐磨性能好，打印添加了碳纤维、玻璃纤维的填充耗材时，不会因为磨料的冲刷快速磨损孔径，能长时间保持孔径精度，不会因为孔径磨大出现线宽超标、尺寸不准的问题。喷嘴端部的0.4mm标识做了凹陷式刻字，长期使用加热、拆装也不会磨掉标识，不用拿卡尺测量就能快速分辨孔径规格，设备维护时能快速分拣不同孔径的喷嘴，减少装错规格的失误。

　　安装边界上完全适配通用的E3D兼容挤出头，螺纹规格为标准M6×1，螺纹有效长度6mm，六角对边尺寸7.9mm，出丝端锥角45度，安装后突出加热块的长度为2.5mm，不管是近程挤出还是远程挤出的挤出机构，都能直接替换安装，不用修改加热块、喉管的安装尺寸，也不用调整挤出头的零点位置参数，替换成本极低。进料端的通孔直径为2mm，和常规1.75mm直径的耗材匹配，耗材推进时不会出现卡滞、进料不畅的问题，内孔的粗糙度做了精整处理，熔融耗材流动时阻力小，回抽动作时能快速断丝，减少拉丝、垂料的打印缺陷。

　　实际使用时，这款喷嘴适配的挤出流速在5-12mm³/s区间，刚好覆盖日常打印0.1-0.3mm层厚的流速需求，打印0.2mm层厚时线宽稳定在0.45mm左右，成型件的尺寸公差能控制在±0.1mm以内，满足普通功能件、手板件的精度要求。打印时加热温度可以覆盖180-260℃区间，适配绝大多数常见的FDM耗材，不用因为更换耗材更换喷嘴，减少了设备维护的工作量。喷嘴的外表面做了发黑处理，长期高温工作不容易氧化粘料，挤出头附近的漏料、溢料很容易清理，不会因为残留的碳化料越积越厚影响加热块的温度传导，日常维护时用铜刷就能清理干净表面的残留耗材，不用频繁拆卸喷嘴做深度清洁。
