机箱面板嵌入式六类网口防水连接器

　　这类面板式RJ45连接器在工业控制柜、户外检测设备、车载通讯箱体、机床操作站以及需要频繁插拔网线的成套装备中使用较多。现场布线时，网线往往从箱体内部或线束通道引入，而设备外侧又可能处于粉尘、喷淋、油污或误触碰环境，普通裸装网口直接固定在薄板上，既缺少密封过渡，也难以承受反复插拔带来的局部受力。该结构把插座、锁紧螺母、前端密封面和后部线缆容纳段整合为一个穿板组件，使机箱开孔处形成明确的安装边界，内部接线区与外部操作区被面板隔开，维护人员只在外侧完成水晶头插拔，箱内走线不受外部拉扯直接影响。

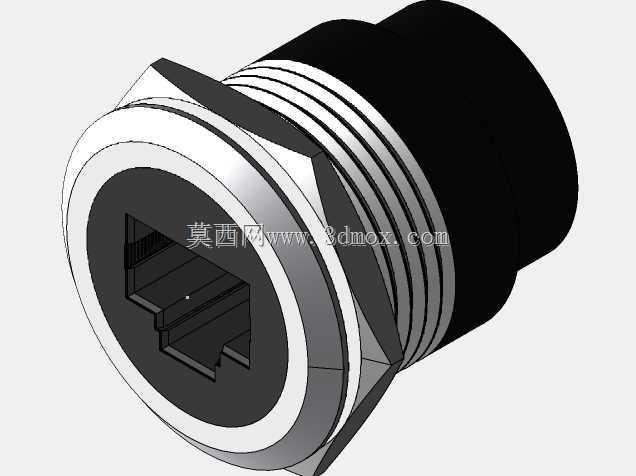

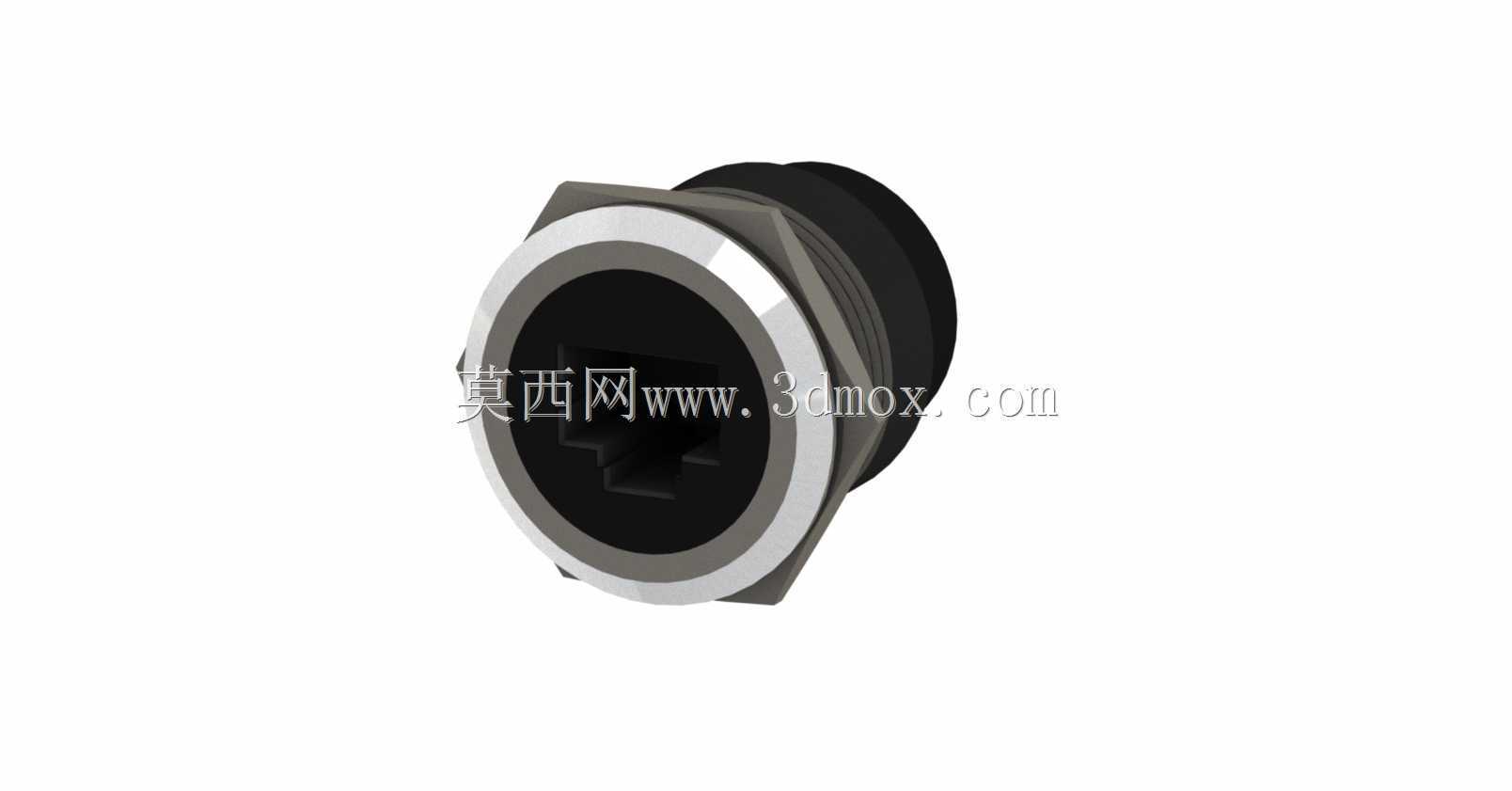

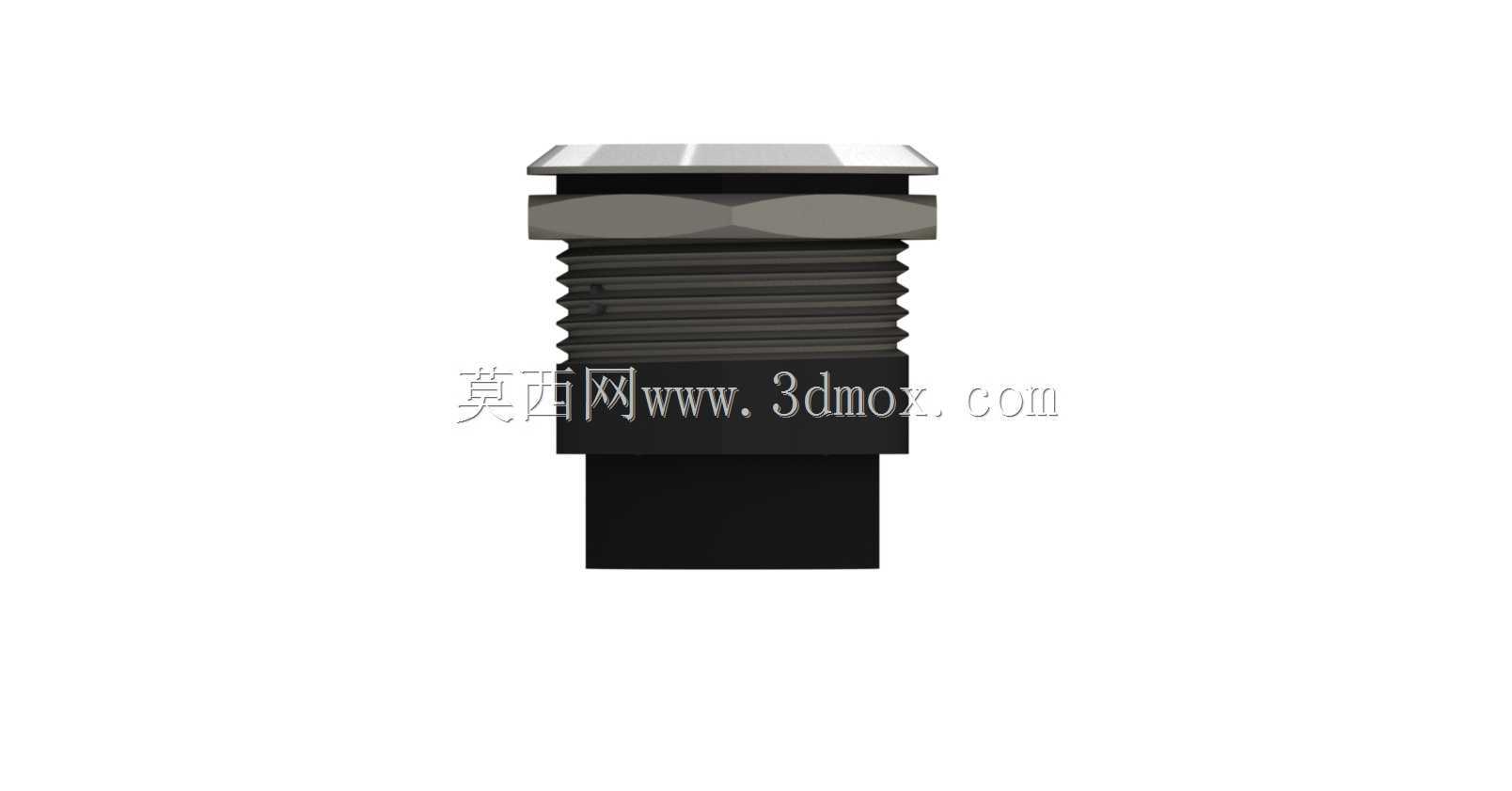

　　从外形看，前端为带金属质感的圆形法兰面，中心是黑色RJ45插口，插口轮廓保留标准水晶头的导向与卡扣空间；后部呈圆柱状，带有外螺纹和防滑/锁紧结构，配合螺母可夹紧机箱面板。模型表达的直径约16mm级别穿板接口，适合在薄钢板、铝板、工程塑料面板或小型设备门上布置。实际开孔设计时，不能只看插口外径，还要同时核对螺纹段直径、法兰压紧直径、后方螺母扳手空间以及插头插入后的深度。若面板后方线束密集，应预留网线弯曲半径，避免水晶头尾部护套被线槽或横梁顶住；若多只连接器并排安装，还要考虑相邻水晶头、防水盖和手插拔空间，不能按理论中心点简单均分。

　　设计思路上，该件重点解决三个问题。其一是安装定位，圆柱螺纹穿过面板后由后方螺母锁紧，前端法兰贴住面板外侧，受力路径清晰；当插头斜向插入或人员拽拉网线时，载荷主要由法兰、螺母和面板承担，而不是传递到焊脚或内部端子。其二是接口防护，金属或镀饰前端面与黑色绝缘内座形成层次，配合可选密封圈，可在面板外侧形成挡尘、防溅边界；对于需要冲洗的食品包装线、室外基站箱或工程机械侧箱，这一结构比开孔后直接装普通模块更可靠。其三是使用识别，圆形外轮廓与标准矩形网口形成明显视觉对比，操作者在多接口面板上能快速定位网线端口，黑色内座也有助于在光线不足的柜内观察插口方向。

　　在三维布局阶段，工程师通常会把该连接器作为机箱人机与通讯界面的一部分进行干涉检查。前端要突出面板一定高度，保证法兰完全贴合，同时不能与门体闭合轨迹、护罩或标签牌冲突；后端伸入箱内的部分需与导轨、端子排、交换机、电源模块保持距离，尤其是螺母旋紧区域和网线水晶头长度，不能在模型中被简化掉。若设备存在振动，例如车载机架、移动检测台或农机控制箱，面板厚度、螺母防松和网线固定都要一并考虑：连接器本身负责面板处的机械固定，网线进入箱体后还应通过扎带座、线槽或卡夹进行二次固定，防止插拔力和振动长期作用于接口。

　　从功能特性看，CAT6类网口面向千兆级以太网链路，内部端子和腔体需满足六类布线对绞线端接、串扰控制和链路稳定性的要求。三维结构虽然主要呈现外部安装形态，但在选型时应关注插口与标准水晶头的配合、后部端接方式是直通模块还是引线转接、以及屏蔽层是否与金属面板连续接地。对于EMC要求较高的伺服驱动柜、数控设备和机器视觉系统，金属前圈若能通过面板或接地片与柜体低阻连接，可降低通讯端口处的干扰耦合；若用于非金属箱体，则应在设计中增加接地片或选用带屏蔽尾线的版本。

　　实际装配顺序也影响结构细节。面板完成开孔和去毛刺后，连接器从前方或后方装入取决于具体结构形式，密封圈放置位置不能被螺纹切削边挤压偏位；螺母锁紧时应控制力矩，过紧会使塑料螺纹变形或使面板局部凹陷，过松则可能在振动中转动。维护方面，前端插口应保留防尘盖安装条件，长期暴露但不常插拔的设备，若没有防护盖，粉尘和水汽会进入水晶头配合面；频繁插拔的工位则要保证插口周围无凸起螺钉或焊缝，避免操作人员单手插线时受阻。

　　建模时可将该件拆分为前端法兰、绝缘插口座、螺纹筒体、后部密封或线缆段、锁紧螺母等几个特征区域，便于出工程图时标注开孔尺寸、面板厚度范围、法兰外径和突出高度。对于整机厂来说，这种连接器不是孤立零件，而是柜体防护、通讯链路和可维护性的交汇点：它把标准网络接口转化为可在设备外壳上稳定安装的机械界面，在保证CAT6通讯用途的同时，让面板开孔、密封、锁紧和插拔操作都有明确的结构依托。
