珀耳帖效应空气冷却散热结构设计

　　在小型精密电子设备、实验室微型温控腔体、车载小型制冷单元这类对空间占用要求严苛、又需要精准控温的场景里，传统压缩机制冷系统体积过大、管路布置复杂的短板十分明显，基于珀耳帖效应打造的空气冷却结构，刚好能填补这部分应用空白。这类冷却结构不需要制冷剂循环管路，也没有复杂的运动压缩部件，仅靠半导体片的热电效应就能实现热量转移，搭配对应的风冷散热通路，就能在极小的安装空间内完成空气冷却功能，非常适合集成到各类紧凑型设备内部作为温控核心单元。

　　从实际功能逻辑来看，这套冷却结构的核心是通过半导体冷面接触导冷结构，将流经导冷区域的空气热量转移到热端，再通过热端的散热鳍片搭配轴流风扇把热量强制排出设备外，最终实现出风侧空气温度低于环境温度的冷却效果。和常规的风冷散热不同，这套结构不是简单带走发热元件的热量，而是能主动降低流经空气的温度，因此既可以给密闭小空间内的发热元件提供低温冷却气流，也能作为小型恒温腔体的冷源使用，比如小型电子元器件测试台、便携冷藏模块、桌面级3D打印机的耗材冷却单元，都能看到这类结构的应用。

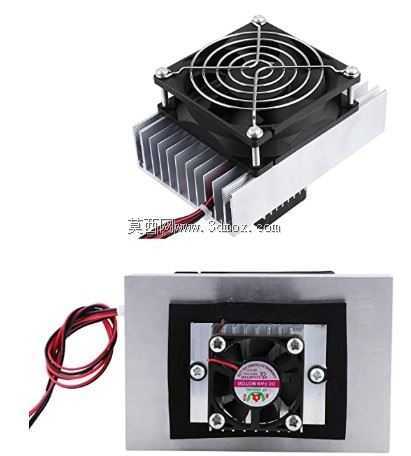

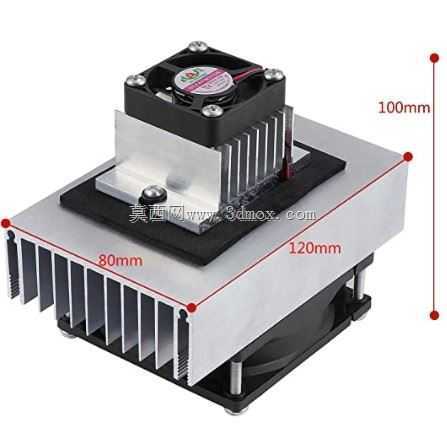

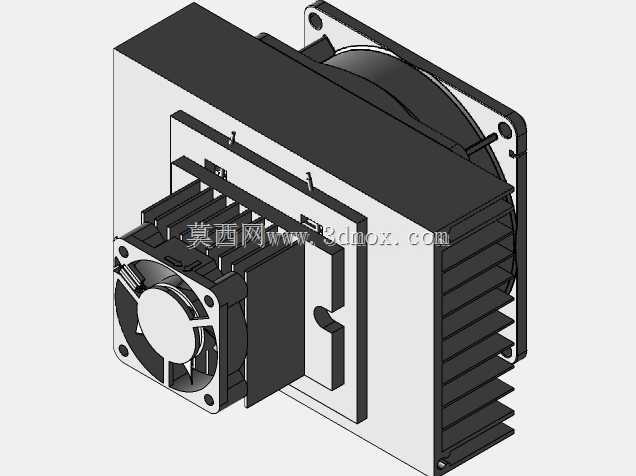

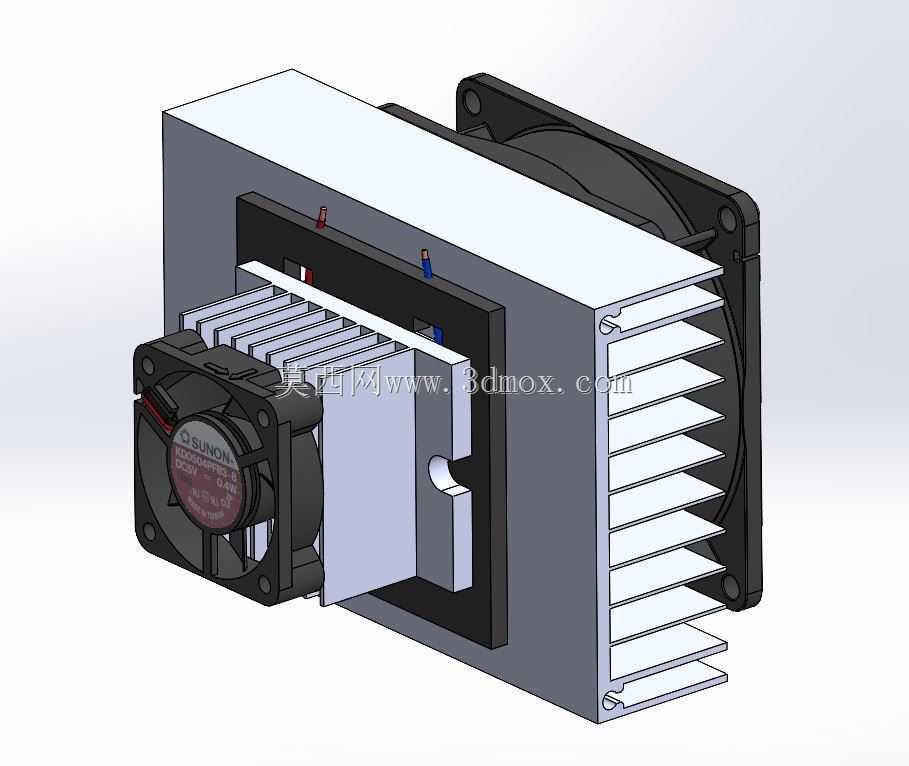

　　在结构设计的考量上，首先要平衡冷热端的隔热与导热需求，半导体冷热端之间必须设置低导热系数的隔热隔层，避免冷量直接通过结构件传导回热端造成效率损耗，图中的结构里就采用了框型隔热件分隔冷热两端，既给半导体片提供了安装定位基准，也阻断了冷热端的直接热桥。冷端的导冷结构采用多鳍片平行排布设计，鳍片间距控制在合理范围，既保证空气流经时有足够的接触面积完成热交换，又不会因为鳍片过密造成风阻过大，影响通风效率。热端的散热鳍片尺寸比冷端更大，鳍片数量更多，这是因为半导体热端的散热量要大于冷端的制冷量，必须保证热端热量能快速被气流带走，否则会出现半导体片冷热端温差不足，制冷效率骤降甚至烧毁元件的问题。

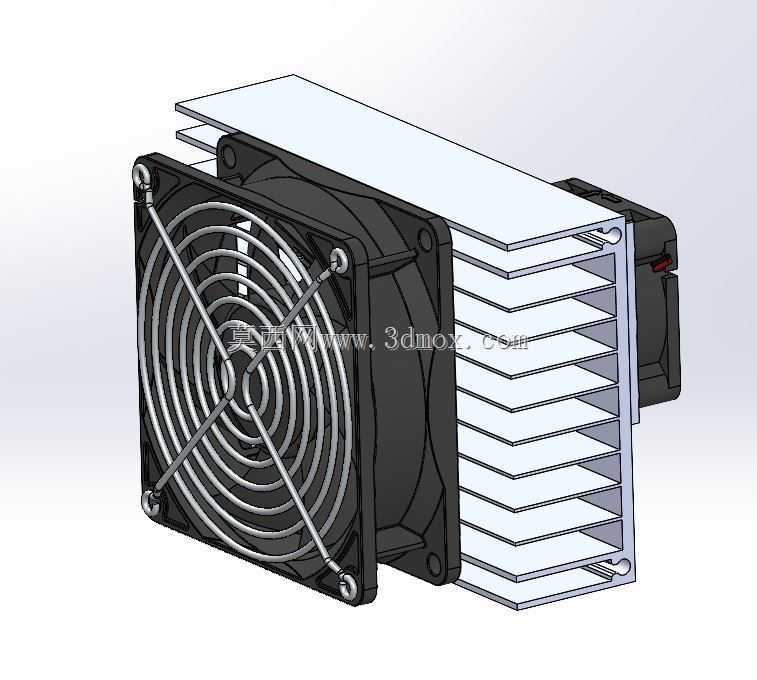

　　安装边界的设计上，整套结构采用方形框架作为主体承载，两侧预留标准轴流风扇的安装孔位，孔位间距匹配常规60mm、80mm规格的轴流风扇安装尺寸，不需要额外设计转接件就能直接固定市面常见的标准散热风扇，降低选型适配的成本。整体结构的厚度控制在紧凑区间，安装时只需要在设备壳体上预留对应尺寸的方形通风口，就能将整套冷却结构嵌入安装，不需要额外占用设备内部的纵深空间，对于内部空间寸土寸金的小型设备来说十分友好。结构的进出风方向采用直通风道设计，冷端风扇吸入待冷却的空气，经过冷端鳍片完成热交换后送出低温气流，热端风扇独立形成散热风道，将热端鳍片的热量直接排出设备外，两个风道相互独立，避免热端排出的热风被吸入冷端造成冷量损耗。

　　细节设计上，半导体元件的供电引线从结构侧边的预留缺口引出，避免引线干涉风扇转动，也方便走线整理；导冷鳍片和热端鳍片都采用导热性能优异的铝合金材质加工，表面做阳极氧化处理，既提升抗腐蚀能力，也能增强表面热辐射效率提升散热效果；固定螺丝采用隔热衬套隔离，避免螺丝成为冷热端之间的热桥，减少不必要的冷量损失。在实际选型适配时，只需要根据需要的制冷量更换对应功率的半导体片，调整鳍片的尺寸和风扇的风量参数，就能衍生出不同制冷功率的冷却单元，整体结构的模块化程度很高，不需要大幅改动主体框架就能完成不同功率等级的适配，能覆盖从几十瓦到上百瓦制冷需求的小型温控场景。
