涡轮机叶片三维结构设计

　　该涡轮机叶片作为流体能量转换的核心承载部件，主要应用在透平机械、航空发动机辅机、工业涡轮增压器、小型燃气轮机以及水力涡轮设备的做功单元中，核心作用是承接流体的动能与势能冲击，将流体携带的能量转化为转轴的旋转机械能，或是在压气工况下，通过自身高速旋转对流体做功，提升流体的压力与流速，是整套涡轮动力设备中直接决定能量转换效率的核心零件。

　　从实际工况适配角度出发，该叶片的设计首先围绕叶型的气动/水动性能展开，叶身采用变截面扭曲构型，从叶根到叶顶的翼型截面弦长、安装角、厚度分布均沿叶高方向连续渐变，这种设计能够适配不同叶高位置的线速度差异，减少流体沿叶高方向的二次流损失，避免叶顶间隙泄漏带来的效率折损，同时让流体在叶栅通道内的流动更贴合壁面，降低流动分离引发的振动与噪声。叶身的压力面与吸力面曲率经过多轮迭代调整，压力面设计为相对平缓的曲面，保证流体冲击时的作用力均匀传递到叶身整体结构，避免局部应力集中；吸力面则采用适配流体加速的曲率设计，控制附面层的发展厚度，降低流动阻力。

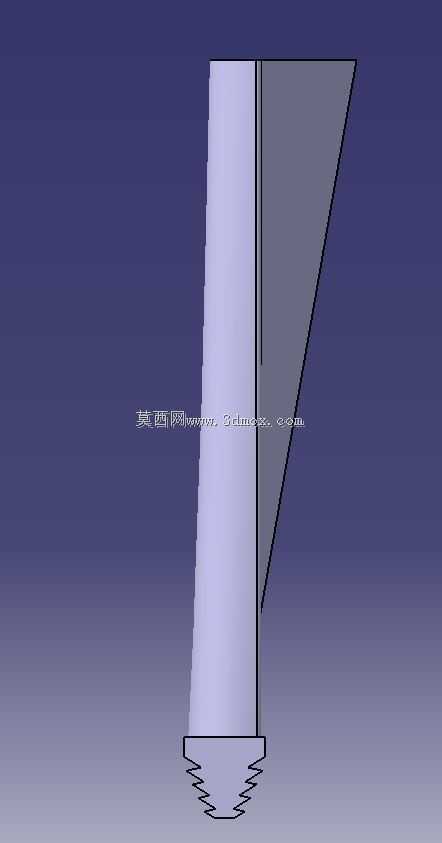

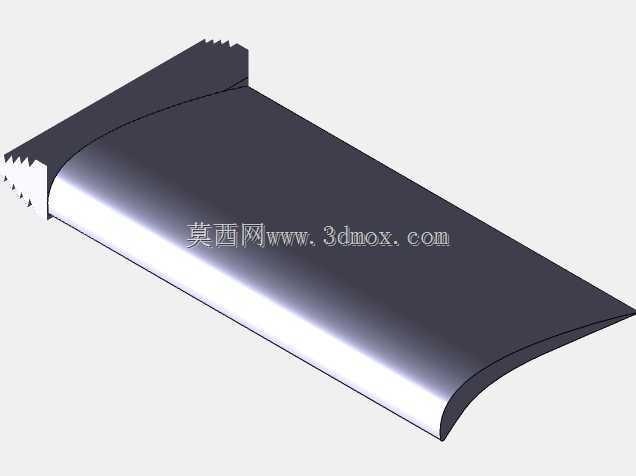

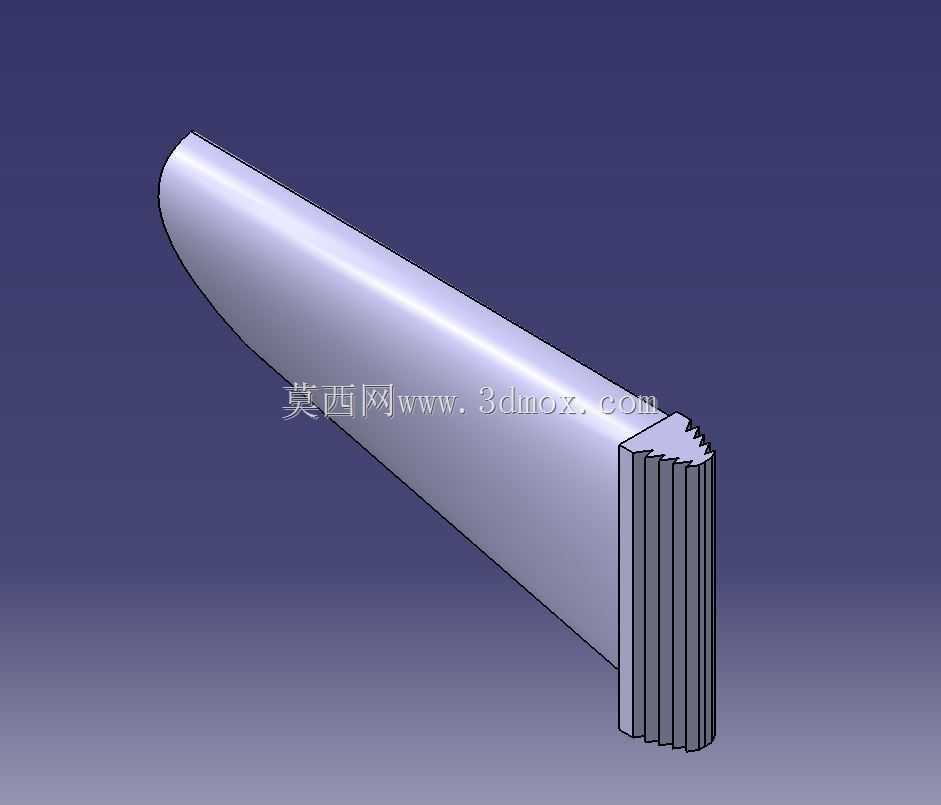

　　在结构连接部分，叶根采用枞树型榫头结构，这种结构的多齿啮合设计能够将叶片工作时承受的离心力、流体冲击力均匀分散到各个齿面，相比其他叶根结构拥有更高的承载能力，同时方便叶片在轮盘榫槽内的装配与拆卸，适配轮盘的周向安装布局，安装时能够保证每个叶片的周向定位精度，控制叶栅通道的均匀性，避免因安装偏差导致的流场不均。叶根与叶身的过渡区域采用大圆角平滑过渡，消除截面突变带来的应力集中问题，降低叶片在高频交变载荷下的疲劳断裂风险，适配设备长期高速旋转的工况需求。

　　从安装边界来看，该叶片的叶根榫头尺寸与轮盘榫槽的配合公差设计为小间隙配合，既保证装配时的顺利推入，又能在工作状态下依靠离心力实现榫头与榫槽的紧密贴合，减少运行过程中的微动磨损；叶顶与设备壳体之间预留了符合行业规范的间隙值，既避免叶片高速旋转时因热膨胀、离心伸长与壳体发生刮碰，又尽可能缩小间隙值减少流体泄漏损失。叶身的整体长度、弦长、最大厚度参数均适配对应型号涡轮设备的轮盘直径与流道尺寸，安装后相邻叶片之间形成的收敛/扩张流道能够精准匹配设计工况下的流体流量、压力参数，保证流体在流道内的速度、压力变化符合设计预期。

　　设计过程中还充分考虑了叶片的工况载荷特性，叶片在工作时同时承受高速旋转带来的离心拉应力、流体脉动带来的交变弯曲应力、高温工况下的热应力，因此叶身的厚度分布从叶根到叶顶逐渐减薄，既降低叶顶位置的离心载荷，减少叶根的受力负担，又保证叶根位置有足够的结构强度承载整体载荷。叶身表面的光滑度设计也充分考虑了流体阻力与结垢问题，平滑连续的曲面能够减少流体中的杂质在叶片表面的附着，降低长期运行后的性能衰减速率，同时减少表面粗糙带来的摩擦阻力损失。

　　在实际应用场景中，这类叶片既可以用于小型工业驱动涡轮，为工业泵、风机提供动力输出，也可以用于车用涡轮增压器的涡轮端，利用发动机排气能量驱动压气机工作，提升发动机的进气效率，还可用于小型水力发电设备的水轮机转轮，将水流的能量转化为电能。不同应用场景下的叶片可以在该基础构型上调整叶型参数、材质适配性，比如高温工况下适配高温合金材质，水力工况下适配抗腐蚀不锈钢材质，结构的核心设计逻辑保持一致，均围绕能量转换效率、结构可靠性、安装适配性三个核心维度展开，保证零件在全生命周期内的稳定运行。
