Nema17规格42型步进电机结构设计

　　这款Nema17规格的步进驱动部件，是小型自动化设备传动系统里的核心执行元件，日常在桌面级3D打印设备的进给轴驱动、小型雕刻机的位移传动、桌面型贴标机的送料机构、实验室小型自动化采样装置的点位驱动场景里应用极广，很多做小型非标自动化设备的结构工程师，在做轻载点位传动的选型时，都会优先考虑这个安装规格的部件，因为它的安装孔位已经形成了行业通用标准，不需要额外做定制安装板的适配，能大幅缩短设备的设计迭代周期。

　　从实际使用的功能特性来看，这款步进电机采用两相混合式结构设计，保持转矩可以覆盖0.4N·m级别的轻载传动需求，输出轴采用单出轴D型切边设计，和同步轮、联轴器配合的时候不需要额外做键槽加工，靠顶丝锁紧就能传递额定转矩，不会出现轴连接打滑的问题，日常运行的时候步距角为常规的1.8度，整步驱动下单脉冲位移精度足够满足大部分小型设备的传动要求，搭配细分驱动器使用的时候，还能进一步降低低速运行的振动，提升点位移动的平顺性。

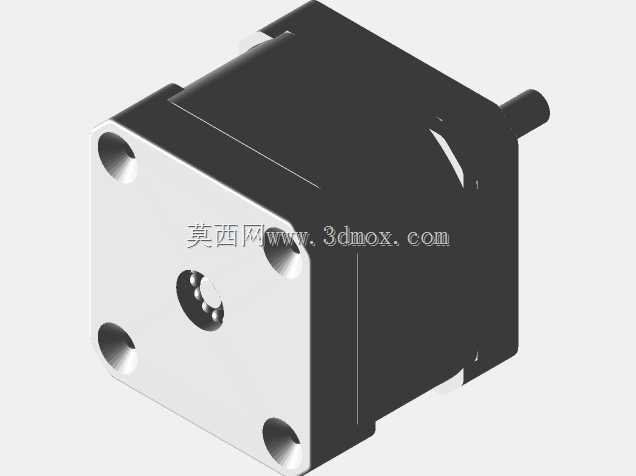

　　做这款模型的结构设计时，首先是严格遵循Nema17的安装规范来定安装边界，机身安装面为42mm见方的正方形结构，四个安装孔的中心距统一为31mm，安装孔采用通孔设计，适配M3规格的安装螺丝，不管是装在铝型材框架的端面上，还是固定在设备的钣金安装支架上，都能直接对齐通用安装孔位，不需要二次改孔。输出轴的直径为5mm，轴伸长度控制在20mm左右，刚好能适配市面上绝大多数常规规格的联轴器、同步带轮，不会出现轴伸过长导致的传动悬臂过长问题，也不会因为轴伸过短导致连接件无法锁紧。机身长度控制在40mm这个级别，在保证额定输出转矩的前提下，尽可能压缩了轴向的安装空间，适合安装空间局促的小型桌面设备使用。

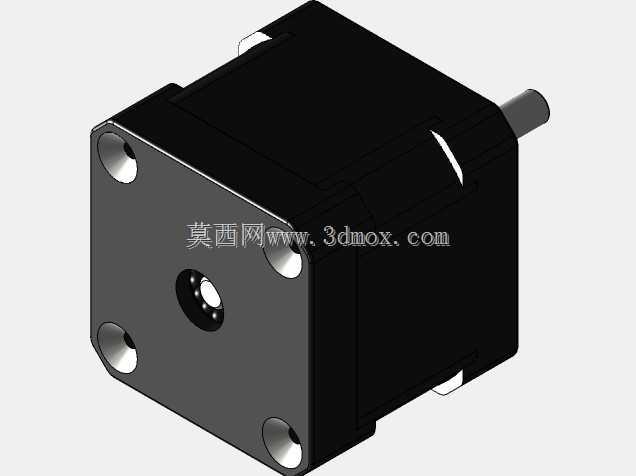

　　从外形结构的细节设计来看，电机的端盖采用硬质铝合金材质做发黑处理，既保证了安装面的结构强度，也能提升机身的散热效率，电机运行时绕组产生的热量可以通过端盖快速传导到安装支架上，避免长时间运行出现过热退磁的问题。机身外壳采用叠片冲压的硅钢片结构，叠片的对齐精度直接影响电机的运行效率，建模的时候还原了叠片结构的分层细节，同时把端盖和机身的配合止口做了准确还原，方便工程师在做整机装配干涉检查的时候，能准确判断电机和周边结构件的间隙，不会出现装配时端盖和周边零件刮蹭的问题。输出轴的D型切边位置也做了准确还原，在做连接件的装配模拟时，可以直接对齐顶丝的锁紧位置，提前验证锁紧结构的合理性，避免实际装配时顶丝顶到圆柱面导致锁紧力不足。

　　在实际设备选型搭配的时候，这款电机通常搭配20齿的GT2同步轮做同步带传动，或者搭配内径5mm的梅花联轴器和滚珠丝杠直连，做直线运动模组的驱动，因为安装尺寸的通用性，很多标准直线滑台模组也直接采用这个规格的电机作为驱动元件，用户在替换的时候不需要修改滑台的安装结构，直接拆装螺丝就能完成更换。建模的时候特意把电机尾部的出线位置做了预留空间的还原，工程师在做整机布线的时候，可以提前判断线缆的弯曲半径，避免出线位置和设备的其他结构件产生挤压，导致线缆破损出现运行故障。另外电机的前端盖和输出轴之间的轴承安装位也做了结构还原，在做传动系统的受力分析时，可以准确模拟轴系的支撑位置，计算传动过程中的轴挠度，保证长时间运行下输出轴不会出现偏磨，提升设备的长期运行稳定性。

　　很多刚接触小型设备设计的工程师，在选这个规格电机的时候经常会忽略机身长度对应的转矩差异，这款40mm长度的机型属于同安装规格里转矩适中的版本，既不会因为机身过短导致转矩不足带动负载丢步，也不会因为机身过长增加不必要的成本和安装空间占用，适合带动1kg以内的直线运动负载，或者做转速不超过300rpm的回转驱动。在做三维装配的时候，这个模型的所有安装基准面都和实际零件保持一致，导入装配环境后可以直接把安装面和设备的支架端面做配合约束，不需要额外调整模型的基准位置，能大幅提升装配建模的效率，也能保证干涉检查结果的准确性，避免实际加工装配的时候出现尺寸不匹配的问题。
