28YBJ-48单极步进电机结构设计

　　做小型光谱仪项目的炮塔支架驱动选型时，最先敲定的就是这类单极步进结构，倒不是说它精度有多拔尖，而是在低负载、小角度调整的场景里，它的驱动逻辑足够简单，不需要复杂的电流闭环，普通的IO口就能完成脉冲分配，对嵌入式端的算力占用极低，很适合便携类检测设备的轻量化设计需求。

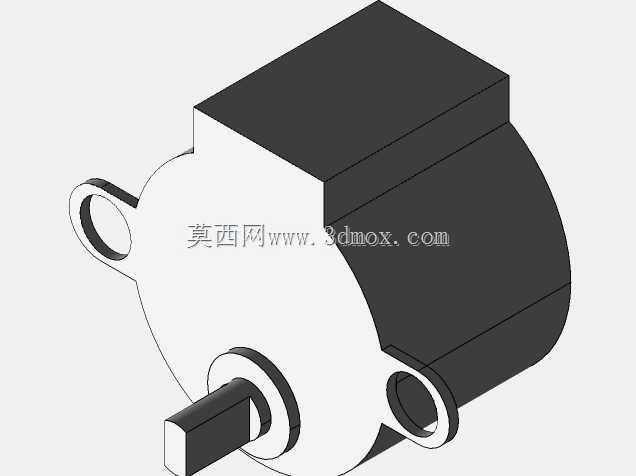

　　从结构上看，这款电机采用了常见的侧出轴带安装耳的布局，主体的圆柱段是定子与转子的集成腔体，上方的方块区域是减速齿轮组的封装壳，这类减速步进的减速比通常做得比较大，输出扭矩能满足小负载的角度调整需求，不会出现丢步导致的光路偏移问题。两侧的带孔安装耳是设计里很实用的部分，不需要额外做定制安装座，直接用M2或者M2.5的螺丝就能固定在支架上，安装孔的中心距是按照常规小型步进的通用尺寸做的，替换同规格的其他型号也不用重新改安装孔位，对样机迭代阶段的结构调整很友好。

　　出轴部分做了扁位处理，不是光轴结构，装配炮塔支架的连接件时不需要额外打顶丝孔，靠扁位的卡合就能传递扭矩，避免长时间正反转切换的时候出现轴与连接件打滑的问题，这一点在做频繁调整角度的光路结构里尤其重要，一旦打滑就会导致波长校准偏移，后续的检测数据就完全失准了。轴伸的长度控制得比较短，不会因为轴过长导致径向跳动过大，毕竟光谱仪的调整精度要求在零点几度的级别，径向跳动过大会直接影响光路的同轴度。

　　建模的时候特意把各个配合面的公差留了合理的余量，安装耳的孔位做了轻微的倒角，方便装配的时候快速对位，不会因为孔边的毛刺导致螺丝拧入不顺。减速箱的外壳和主体圆柱段的配合面做了止口设计，装配的时候能自动对齐中心，不会出现上下壳偏心导致齿轮啮合卡顿的问题，这也是很多新手建模容易忽略的点——只画外形不考虑装配定位，实际打样组装的时候就会出现各种干涉或者对位不准的问题。

　　实际应用场景里，这类小步进不止能用在光谱仪的炮塔调整上，像小型云台的角度调整、3D打印机的挤出机构送料、智能阀门的开度控制、小型自动化设备的工位切换，只要是负载不大、需要精准控制转角的场合，它都能胜任。它的单极驱动特性意味着绕组的接线更简单，四个绕组分别对应四个驱动开关，不需要H桥的复杂电路，对硬件设计的门槛要求更低，很适合学生做课程设计、创客做DIY项目的时候选用，不需要花太多时间在驱动调试上，能把更多精力放在整体功能的实现上。

　　安装边界上，主体圆柱的直径控制在28mm左右，和型号里的28对应，上方减速箱的方块边长略大于圆柱直径，整体高度从安装面到减速箱顶部的尺寸不会超过30mm，属于非常紧凑的结构，在便携设备里不会占用过多的内部空间，给光路、电路板、电池这些部件留出足够的排布空间。出轴的中心高度和安装耳的安装面齐平，设计支架的时候只需要把安装面的高度和轴中心高度对齐就行，不需要做额外的高度补偿，减少了结构件的加工复杂度。

　　设计过程中也考虑了实际使用的走线问题，绕组的出线位置选在减速箱侧方的角落，不会和安装耳、出轴的位置干涉，走线的时候可以顺着设备的内壁排布，不会被转动的部件磨破线皮，提升长期使用的可靠性。齿轮组的腔体做了密封的筋位，装配的时候可以涂少量润滑脂，不会因为设备倾斜或者移动导致润滑脂漏出来污染内部的光学镜片或者电路板，这一点在便携类设备里很关键，毕竟这类设备不是固定在工位上不动的，经常会被携带移动，各个角度的摆放都有可能，密封不到位很容易出现内部污染的问题。

　　从结构强度上看，安装耳的厚度做了1.5mm以上，用普通的ABS或者PLA打印就能满足安装强度要求，如果是批量生产用注塑件的话，强度会更高，不会因为多次拆装螺丝导致安装耳断裂。出轴采用金属嵌件的设计，和塑料的减速齿轮配合的时候，能承受更大的扭矩，不会因为堵转导致轴和齿轮之间打滑失效。整体的圆角处理也比较到位，没有尖锐的棱角，装配的时候不会划伤操作人员的手，也不会刮坏设备内部的线材。

　　很多人做这类小电机选型的时候容易只看扭矩参数，忽略安装尺寸和出轴形式，最后买回来才发现装不上，或者轴的形式不对要额外加工，反而耽误项目进度。这个模型把所有的安装配合尺寸都做了准确的还原，不管是做结构设计的时候直接调用装配，检查干涉情况，还是做选型参考核对安装边界，都能直接用，不需要再对着 datasheet 一点点量尺寸画模型，能省不少前期建模的时间。尤其是做样机阶段，直接把模型调入装配体，就能提前排布好周围的结构件位置，等实物买回来直接装配就行，不会出现设计的结构和实物尺寸不匹配的问题，减少反复改图打样的次数，缩短项目的开发周期。
