Arduino Uno开发板防护收纳外壳结构设计

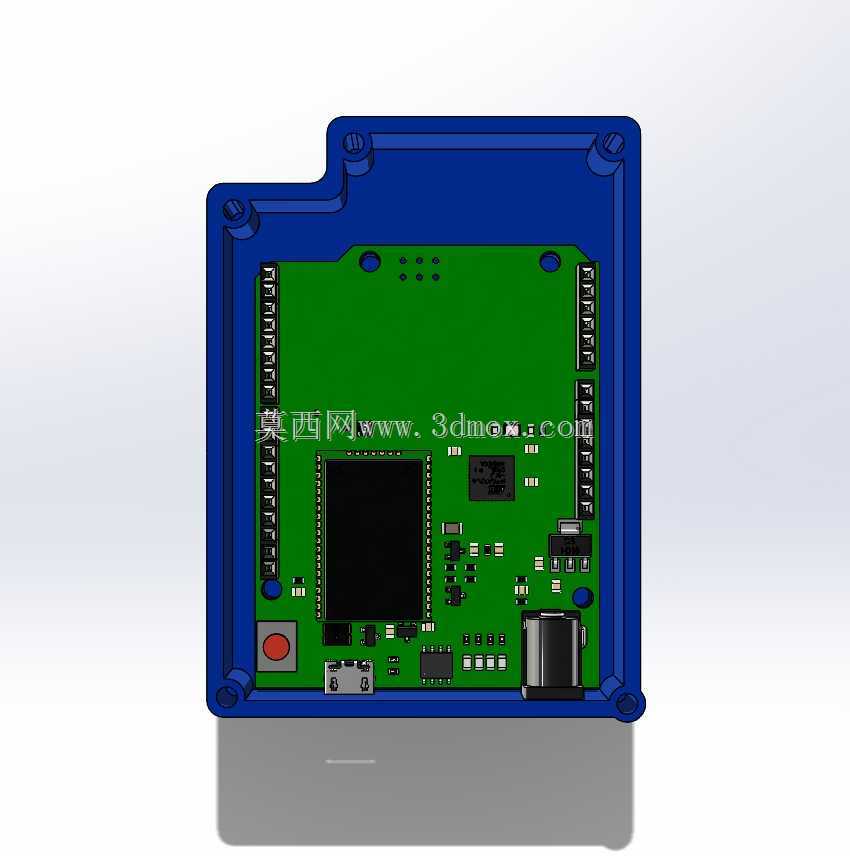

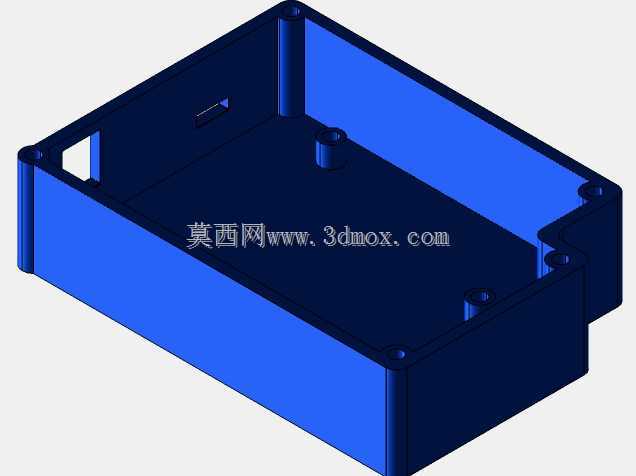

　　这款Arduino Uno开发板配套外壳，主要面向开源硬件项目的原型搭建、教学实验场景以及小型嵌入式设备的长期部署需求，解决裸板直接使用时易积灰、引脚误触碰短路、外力磕碰损坏板载元件的实际问题，同时兼顾开发过程中接线、调试的操作便利性，不需要频繁拆装外壳就能完成常规的程序烧录、外设接线工作。从结构设计逻辑来看，外壳采用上下分体式的装配方案，下半部分为承载基座，直接承托Arduino Uno开发板的PCB板，基座内部预留了和开发板安装孔位精准对位的铜柱安装位，通过标准M3铜柱将PCB板架空固定在基座内部，既可以避免PCB板底部焊点直接接触基座造成短路，也能给板载元件预留足够的散热间隙，防止长时间运行时热量堆积影响元件稳定性。

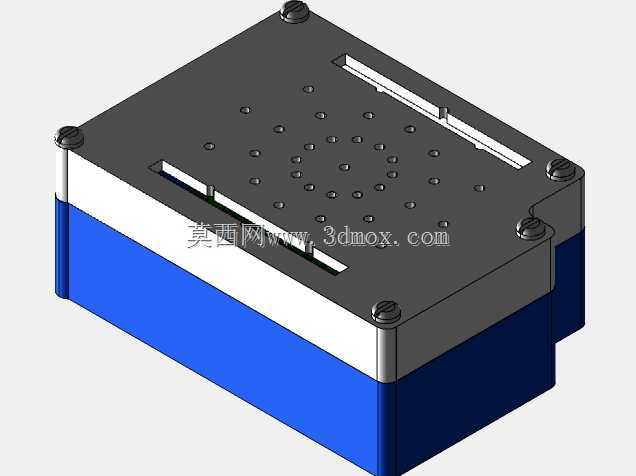

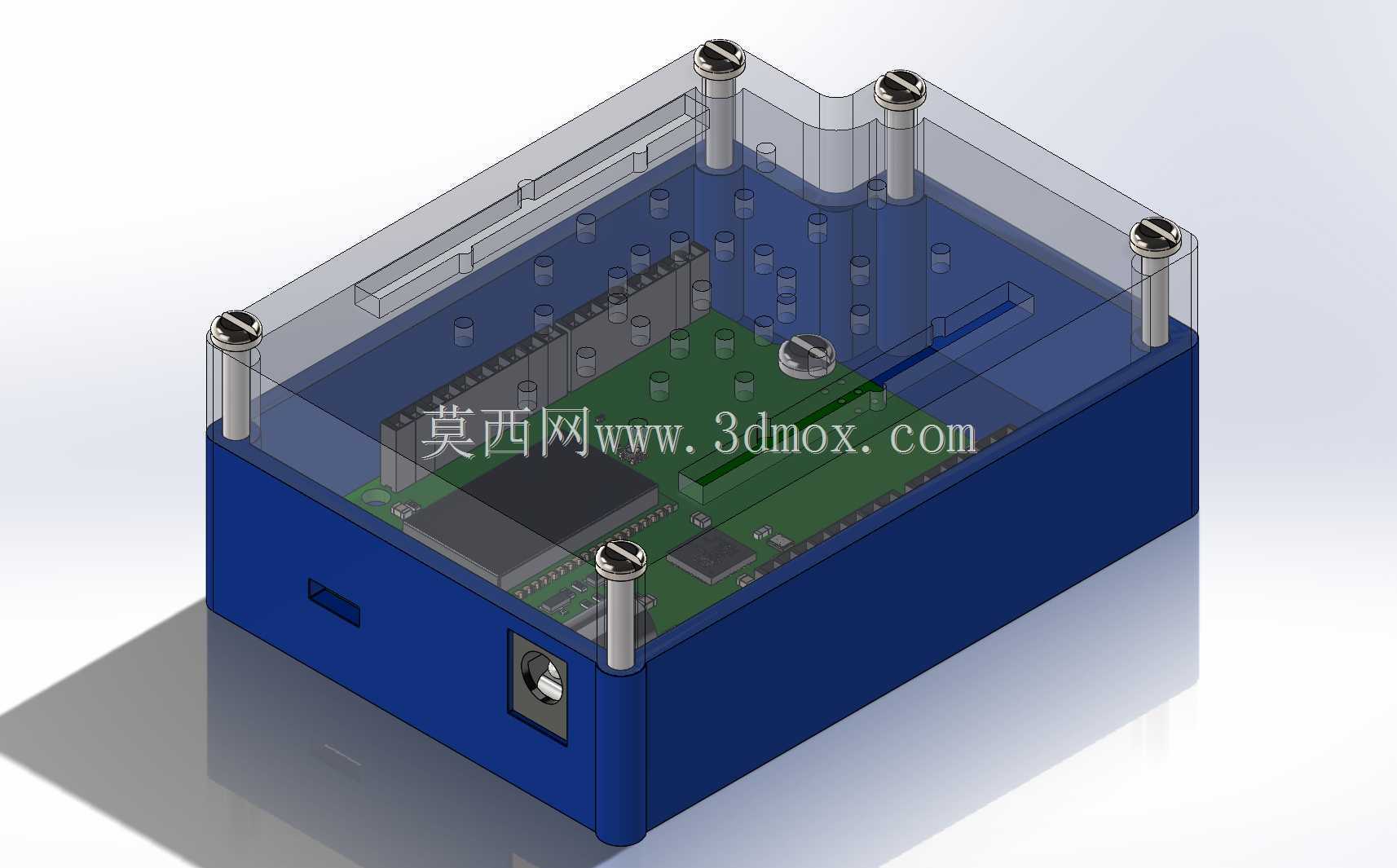

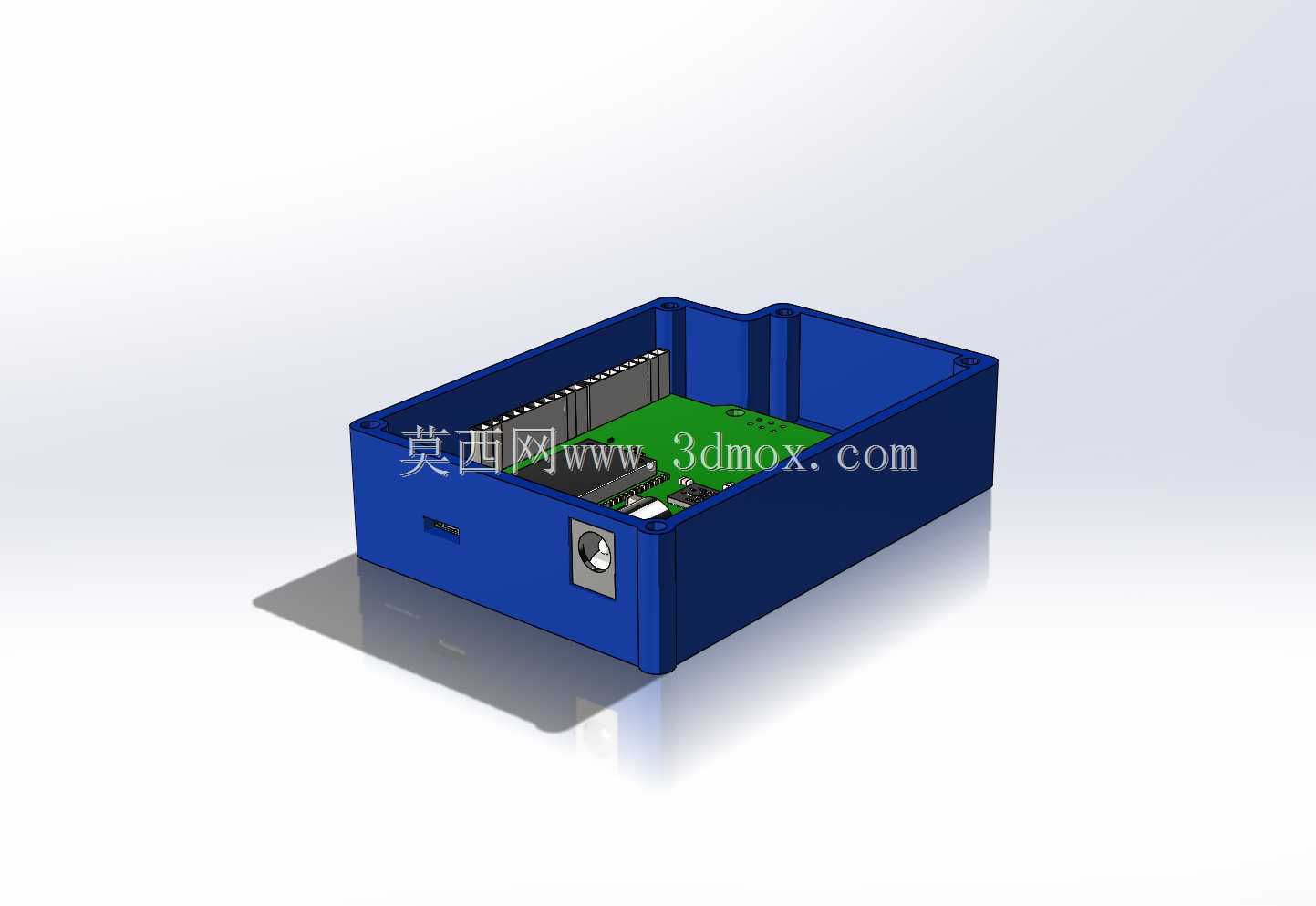

　　基座侧壁对应开发板的USB接口、直流电源接口位置做了精准的开口避让，不需要拆开外壳就能直接插接USB数据线完成程序上传、串口通讯，也能直接插接外部直流电源给开发板供电，开口边缘做了小尺寸的倒角处理，避免插拔接头时外壳边缘刮伤线材外皮。上半部分采用半透明的PC材质设计，既可以直观观察到板载电源指示灯、数据收发指示灯的工作状态，快速判断开发板的运行情况，也能对板上的插针排针形成物理防护，防止金属碎屑、杂物掉落到排针之间造成短路。上盖和基座的固定采用四角的螺丝锁紧结构，对应位置预埋了铜嵌件，多次拆装也不会出现塑料螺孔滑牙的问题，固定螺丝选用标准的盘头螺丝，螺丝头部完全沉到上盖的沉孔内，不会突出外壳表面影响放置平稳性。从安装边界尺寸来看，

　　外壳整体轮廓完全贴合Arduino Uno标准板的外形尺寸，长宽方向仅比裸板增加了单边3mm的壁厚，不会额外占用过多的安装空间，适合集成到小型机器人底盘、桌面控制装置、电子教学实验台等空间紧凑的应用场景里。外壳内部除了预留开发板的安装空间，还在排针上方预留了足够的接线操作空间，插接杜邦线时不需要用力下压线材就能完成插装，上盖内壁对应排针位置做了加强筋结构，既可以提升上盖的结构强度，避免外力挤压导致上盖变形压弯排针，也能在外壳受到侧面冲击时分散冲击力，减少传递到PCB板上的外力。考虑到开源项目经常需要调整外设接线的使用需求，上盖对应排针的区域没有做全封闭设计，既保留了防护能力，也能在不拆开上盖的情况下完成大部分外设的接线操作，

　　只有需要更换开发板或者调整板载跳线帽的时候才需要拆开上盖，大幅降低了日常调试的操作成本。基座底部设计了四个小尺寸的防滑脚垫安装位，可以粘贴橡胶脚垫提升外壳放置时的摩擦力，避免桌面光滑导致设备滑动，同时脚垫将基座底部抬升1mm左右，防止桌面的水渍、污渍直接接触基座底部，提升潮湿环境下使用的安全性。在细节设计上，外壳的所有棱边都做了R1的圆角处理，没有尖锐的边角，避免装配和使用过程中划伤操作人员的手部，内壁对应PCB板上高度较高的元件比如USB接口、电源接口、电容元件都做了对应的避让槽，不会出现元件和外壳干涉导致装配不到位的问题。这款外壳的结构设计完全围绕Arduino Uno开发板的实际使用场景展开，没有多余的装饰性结构，所有结构特征都服务于防护、操作便利、装配可靠的核心需求，不管是用于学生电子实验的开发板防护，还是用于小型机电一体化项目的控制板封装，都能满足实际使用的结构强度和操作便利性要求，不需要额外做结构修改就能直接投入使用。
