管副五金管件结构工程设计方案

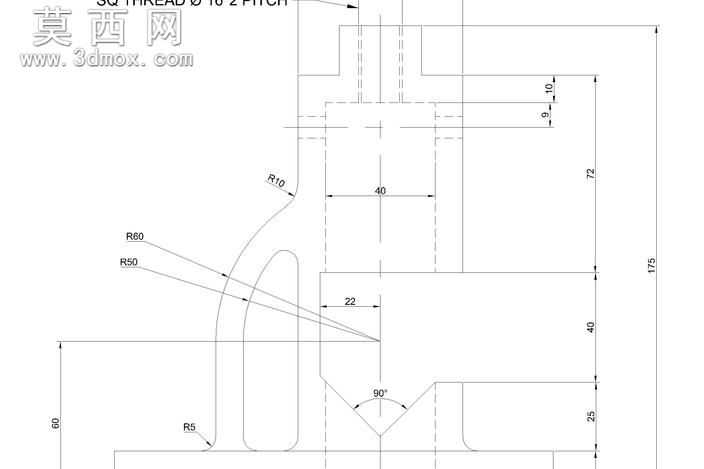

本管副三维建模过程以工程实际应用需求为核心出发点，首先依据二维工程图标注的全尺寸参数搭建基础草绘轮廓，精准还原R5、R10、R50、R60等多段圆弧过渡结构，以及90°V型定位结构、各段直线段的尺寸公差要求，确保草绘阶段的轮廓闭合度与尺寸精度完全匹配加工标准。建模过程采用参数化特征构建逻辑，先通过拉伸特征生成主体基体结构，针对上部的螺纹连接区域，严格按照标注的螺纹规格与螺距参数创建螺旋扫描特征，还原螺纹牙型的标准轮廓，保证后续装配时的连接适配性；针对侧面的弧形过渡区域，采用曲面放样与实体合并的方式处理多段圆弧衔接处的顺滑度，避免出现棱角突兀或曲面褶皱的问题，同时对R角位置做加厚校验，确保该区域的结构强度满足管路承压使用要求。材质配置阶段根据五金管件的常用应用场景，为模型赋予优质碳素结构钢材质属性，调整材质的金属粗糙度、反光度参数，还原金属管件经过表面防锈处理后的哑光金属质感，对加工基准面、螺纹配合面单独设置材质高光参数，区分不同加工面的工艺特征。结构设计层面充分考虑管副的实际安装使用场景，上部的连接段尺寸与对应管路接头的标准规格完全匹配，中部的弧形导流结构经过曲率优化，可有效降低管路内部流体经过时的阻力，减少紊流产生的概率；下部的90°定位结构可实现安装时的快速对位，降低现场装配的调整难度，各壁厚参数经过强度校核，在满足额定工作压力要求的前提下尽可能控制整体重量，兼顾结构强度与轻量化需求。建模完成后对整体结构做干涉检查与几何误差校验，确认所有特征无破面、无重叠、无尺寸冲突，对关键配合尺寸做参数化关联设置，方便后续根据不同管路规格调整对应参数快速生成衍生型号，整体模型完全符合机械加工的工艺要求，可直接用于工程出图、数控加工编程以及管路装配模拟等场景。
