竞速FPV飞翼无人机结构设计

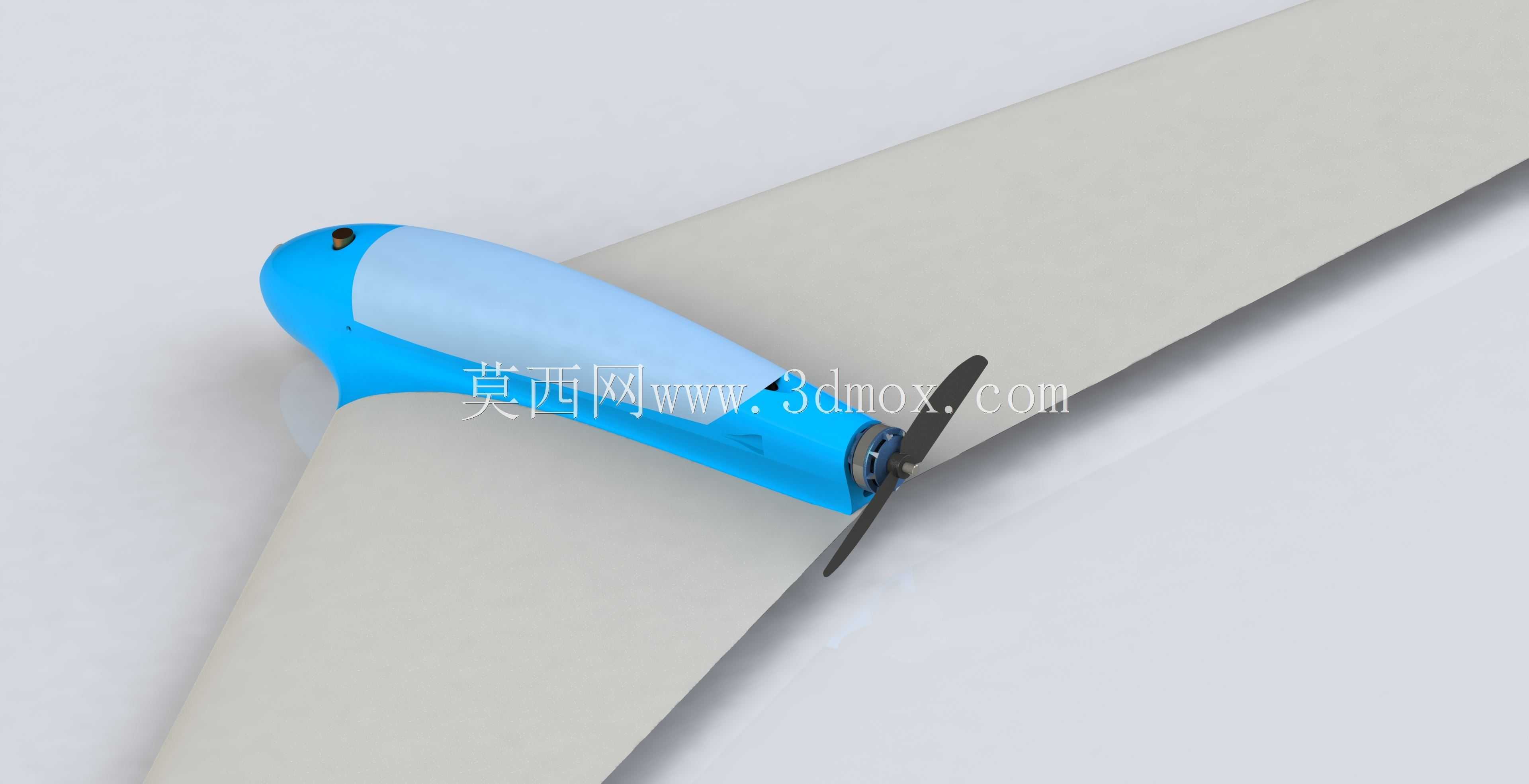

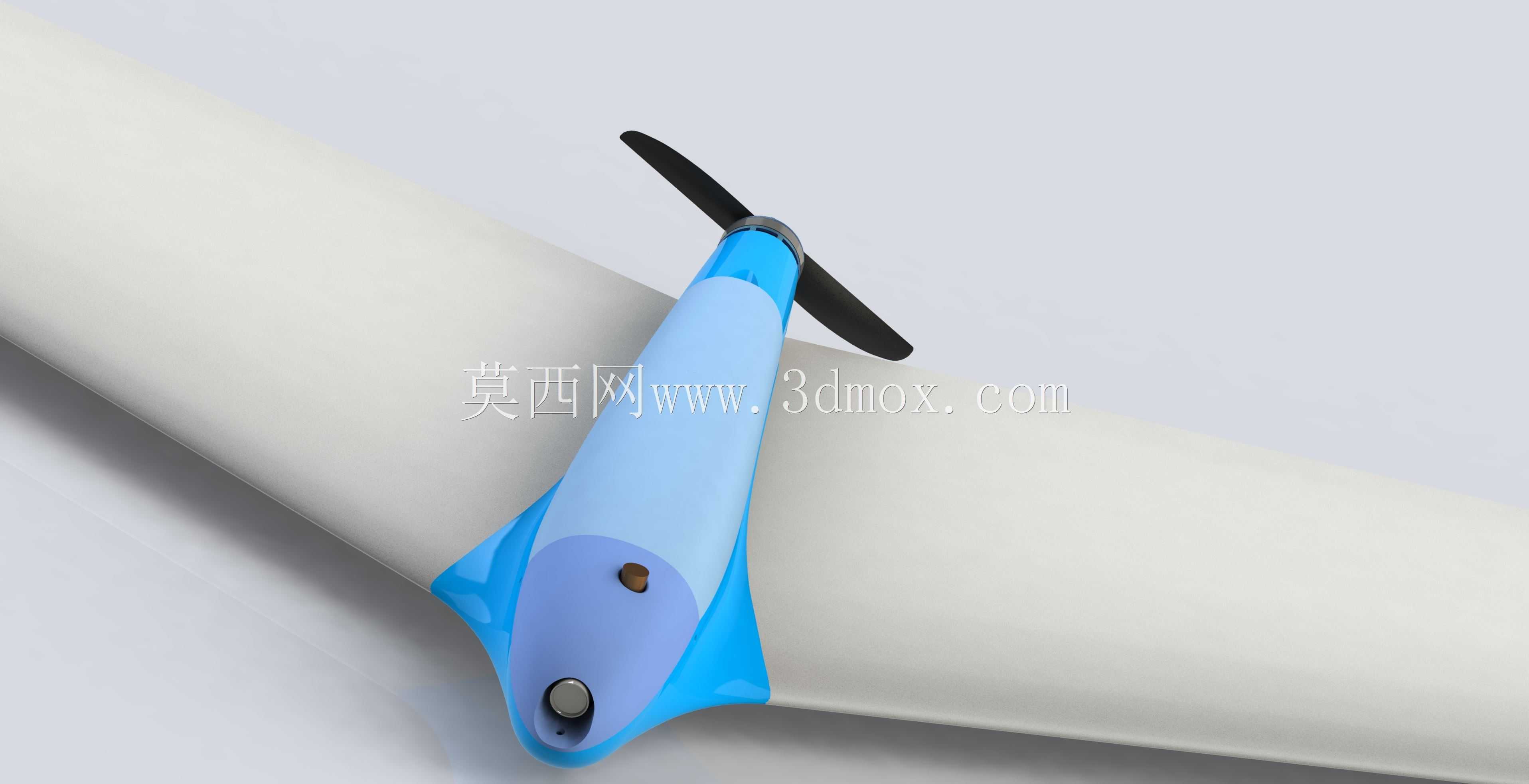

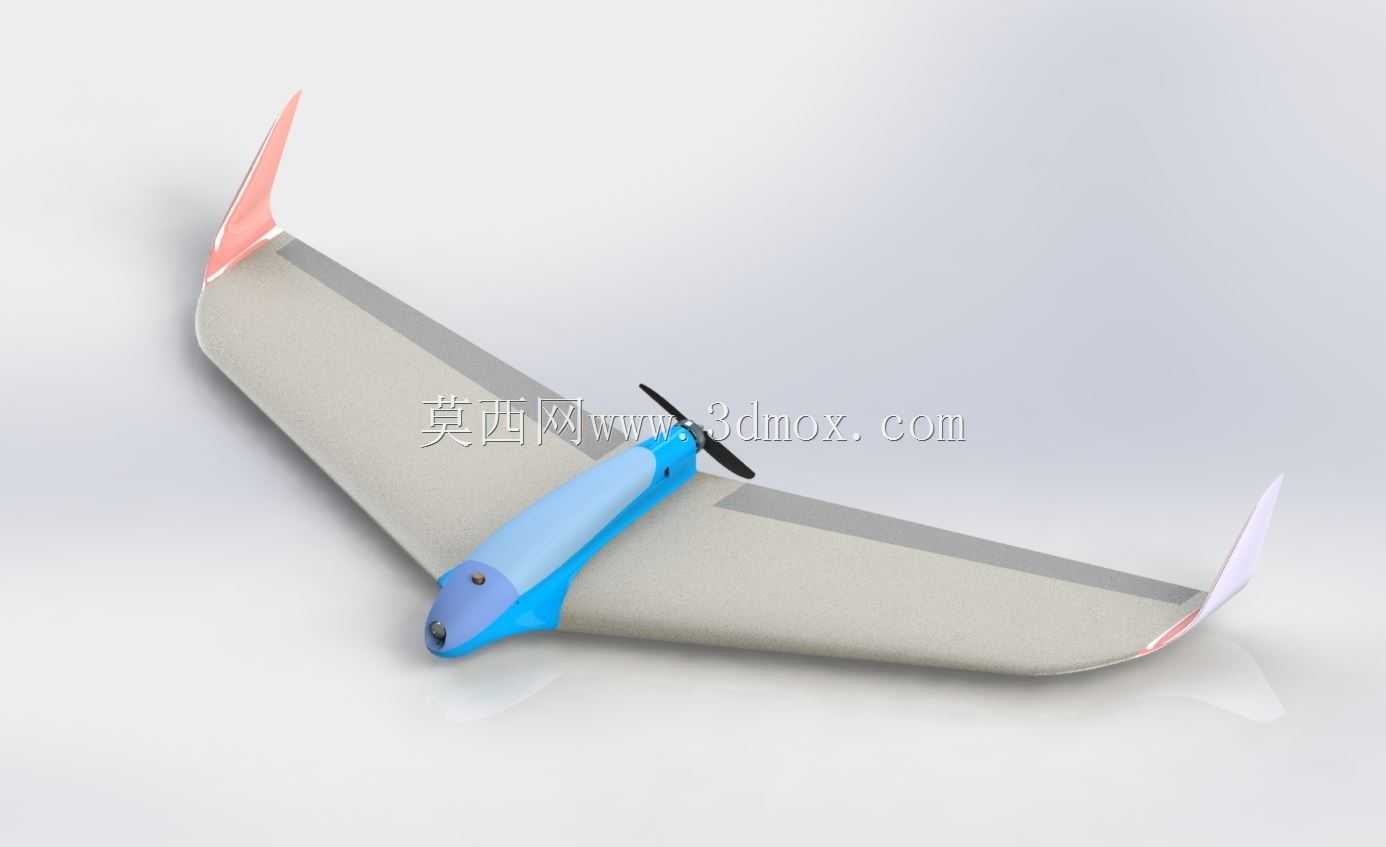

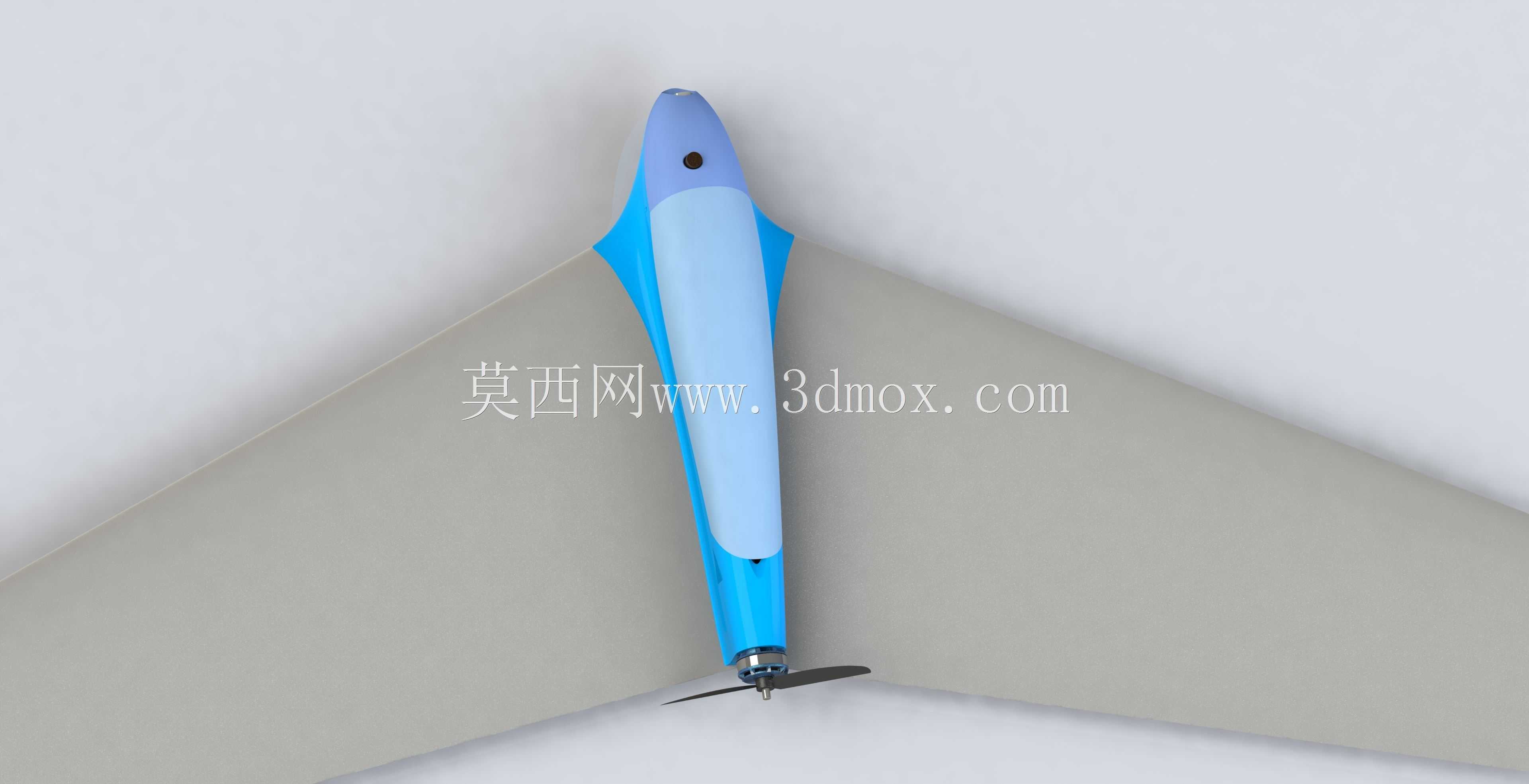

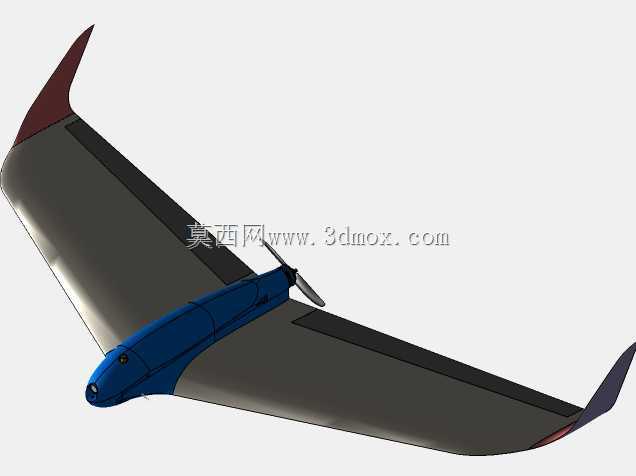

　　这套飞翼构型的竞速飞行器，是针对高速穿越飞行场景专门做的一体化布局方案，核心目标是在有限翼展尺寸下兼顾直线冲刺速度、低空机动响应与长距离航线稳定性，多用于FPV竞速赛事、高速航线航拍以及固定翼航模竞技场景。整机采用无尾飞翼融合体布局，取消了常规布局的水平尾翼与独立垂尾，将机身、机翼做成连续顺滑的升力体曲面，整个上表面从机头整流罩向两侧翼尖平滑过渡，既减少了分体部件带来的附加干扰阻力，也让整机结构重量进一步集中在机身中轴线附近，降低滚转转动惯量，高速飞行时舵面响应更跟手。

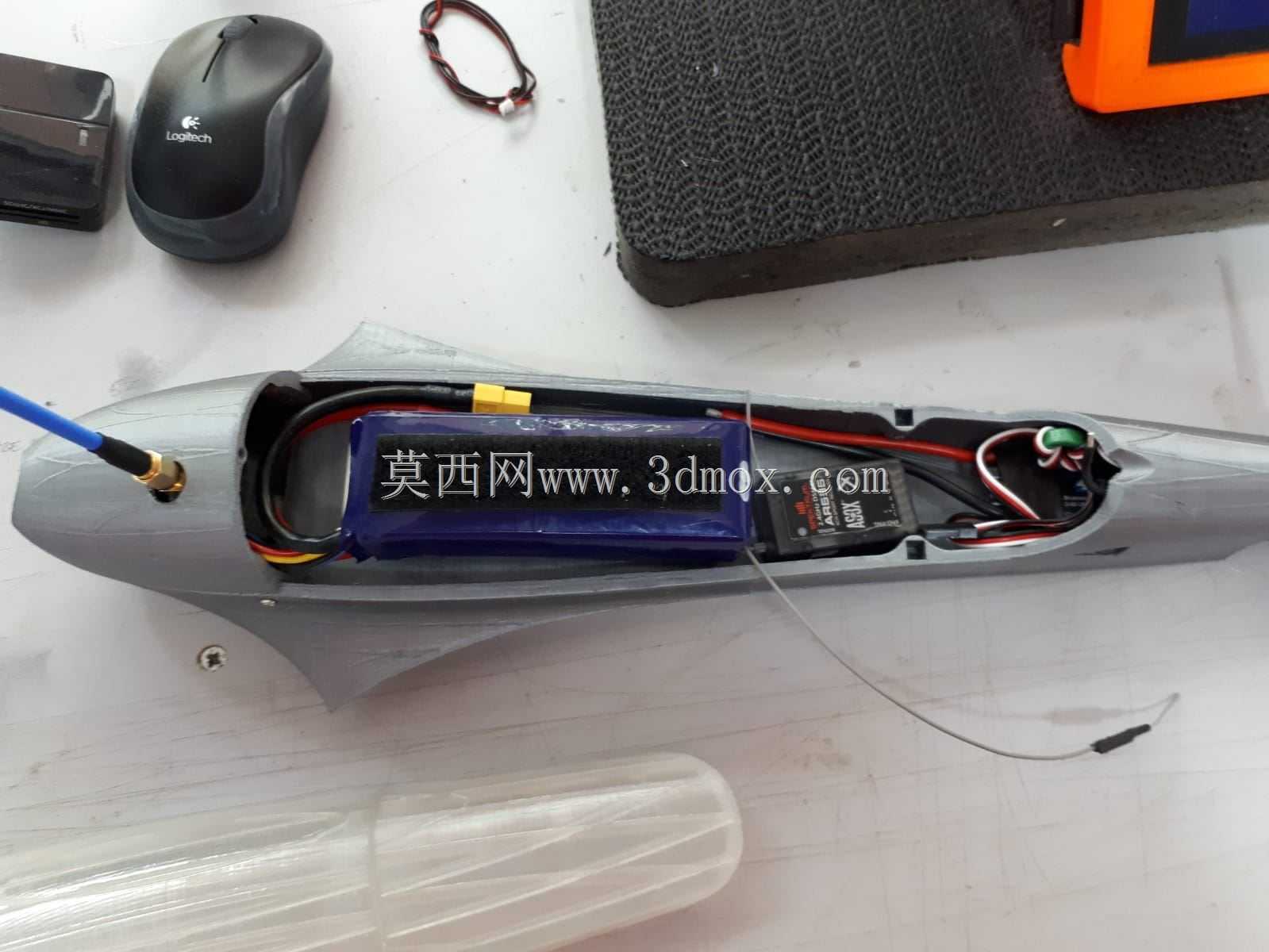

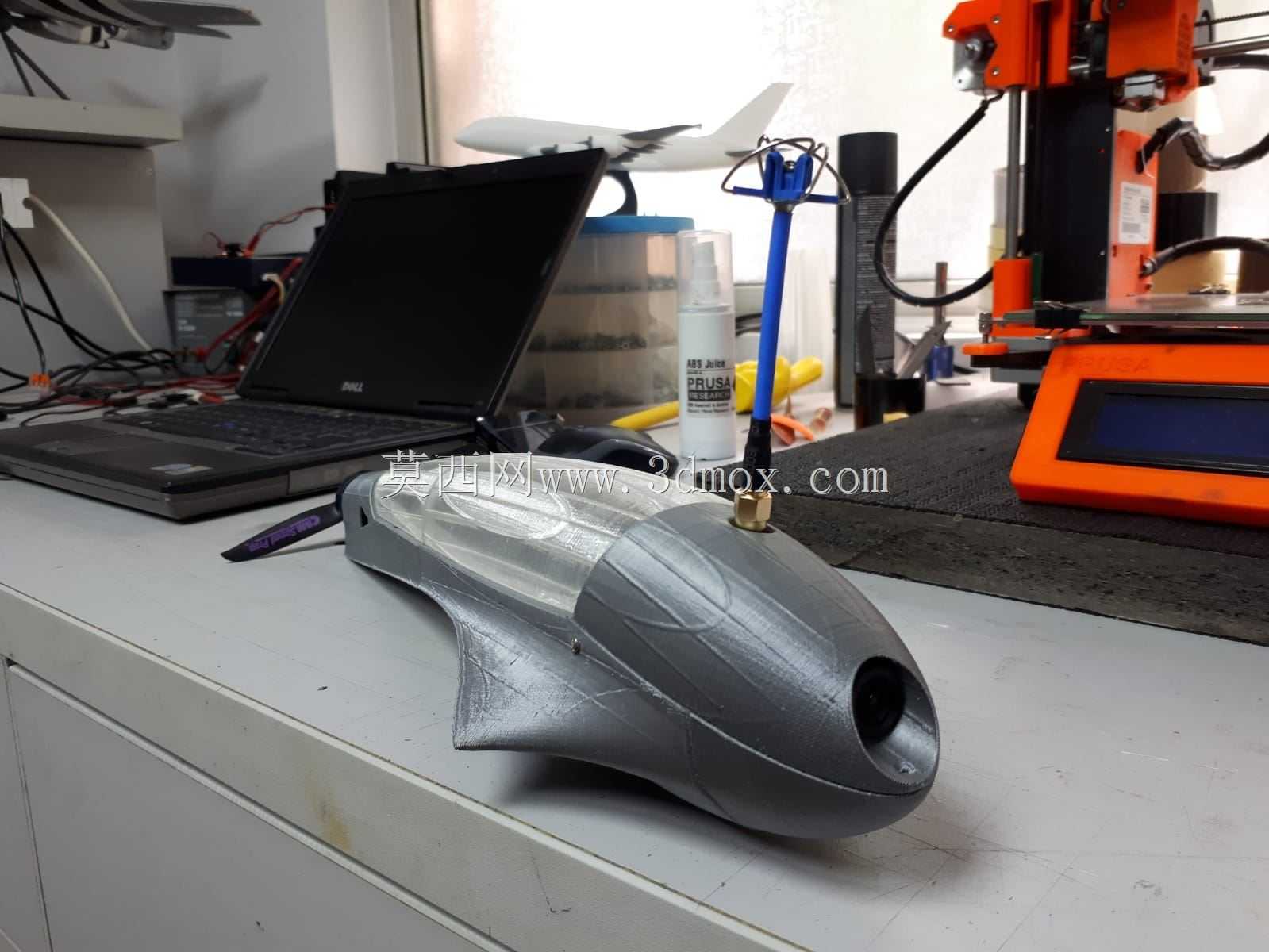

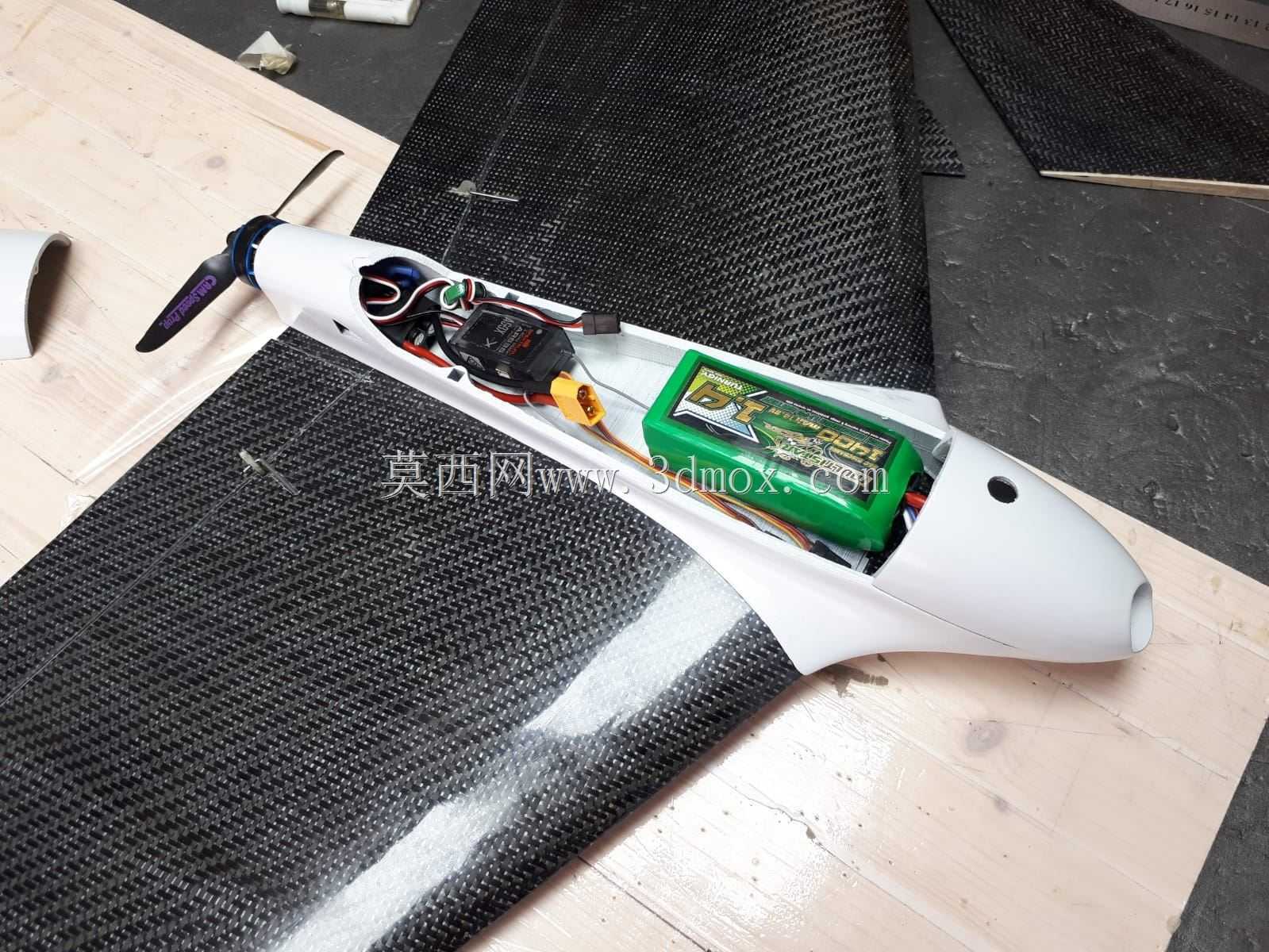

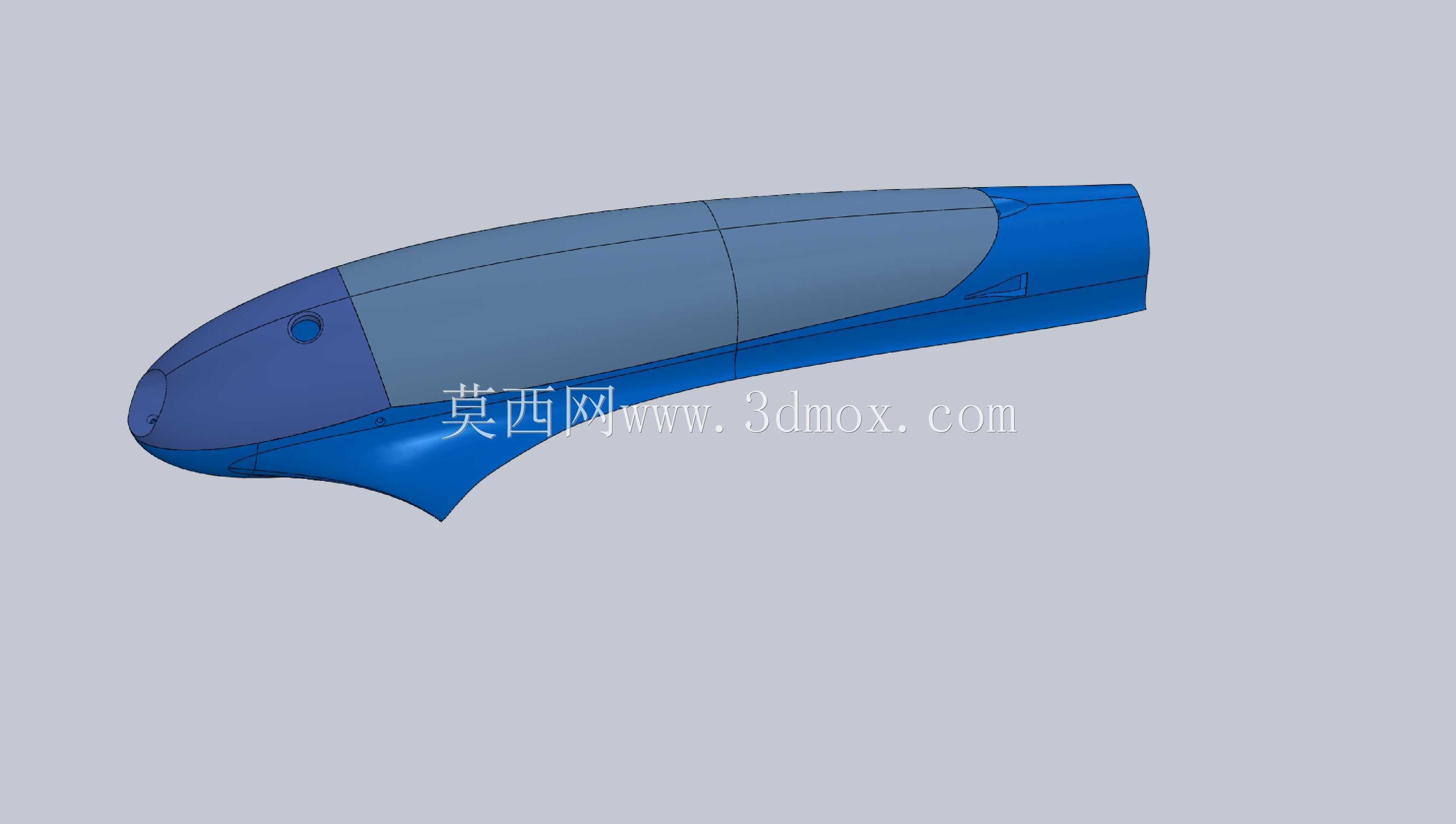

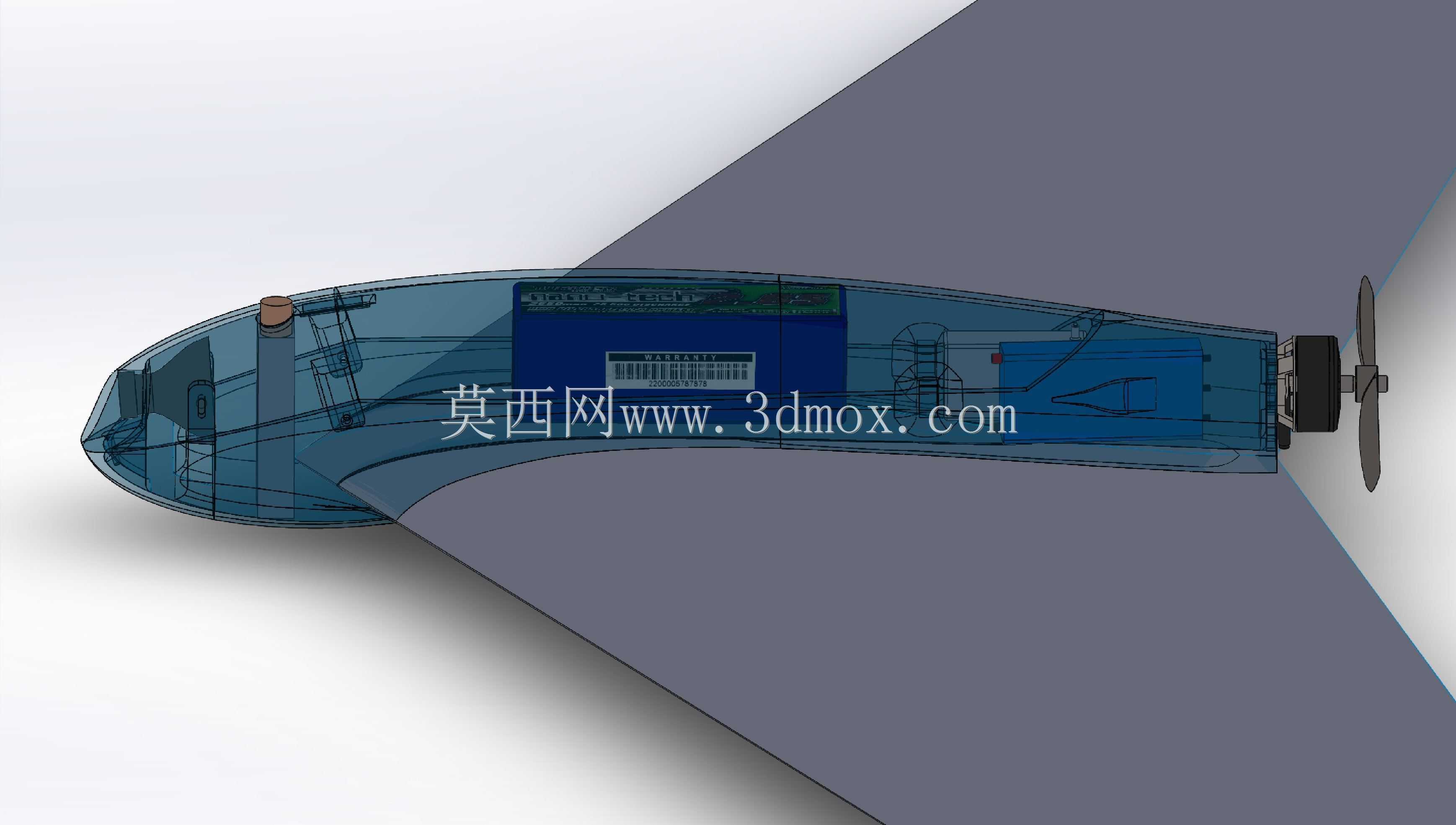

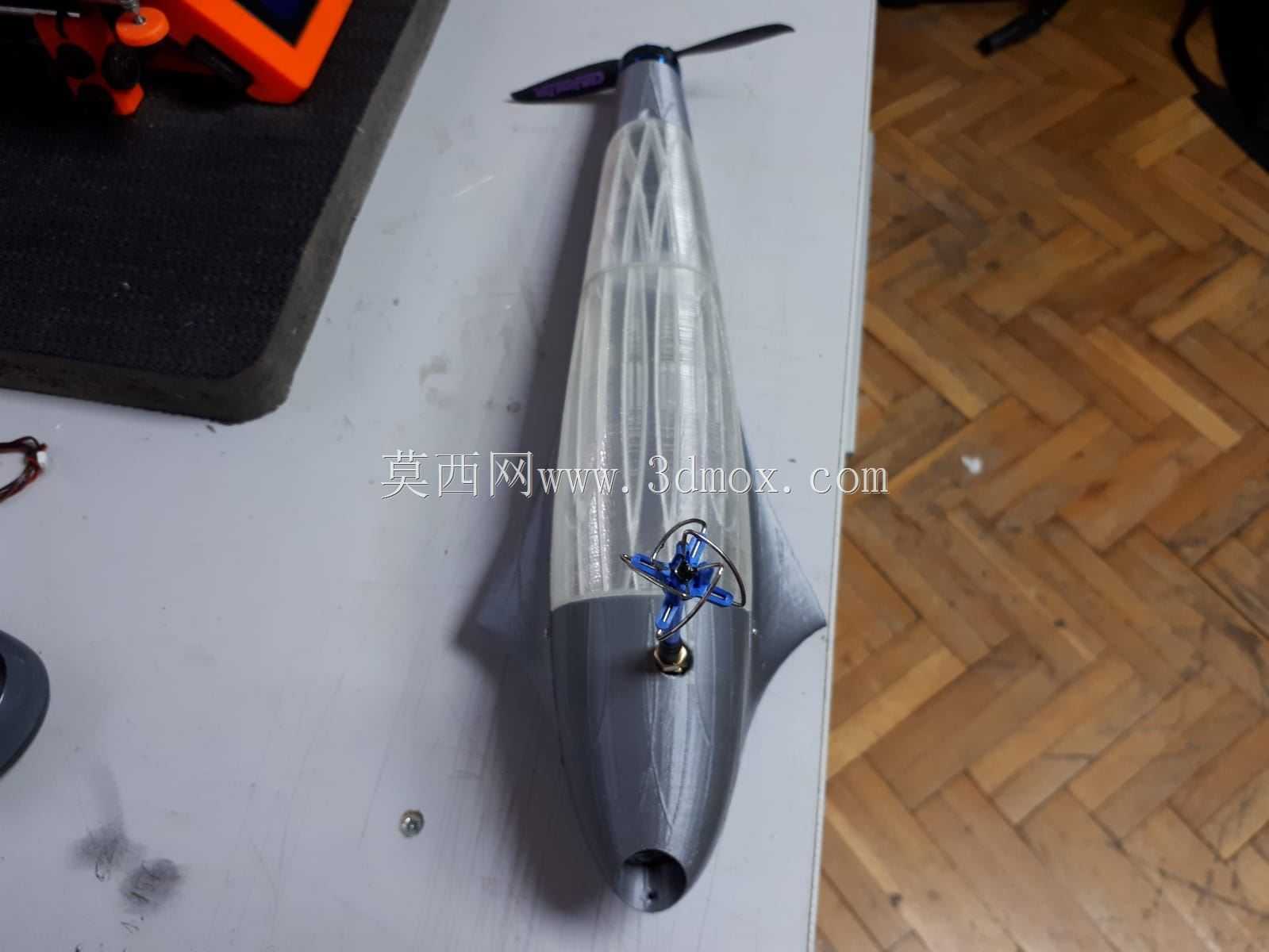

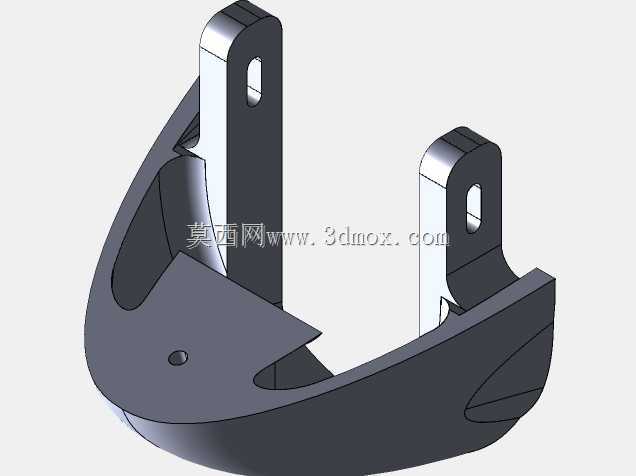

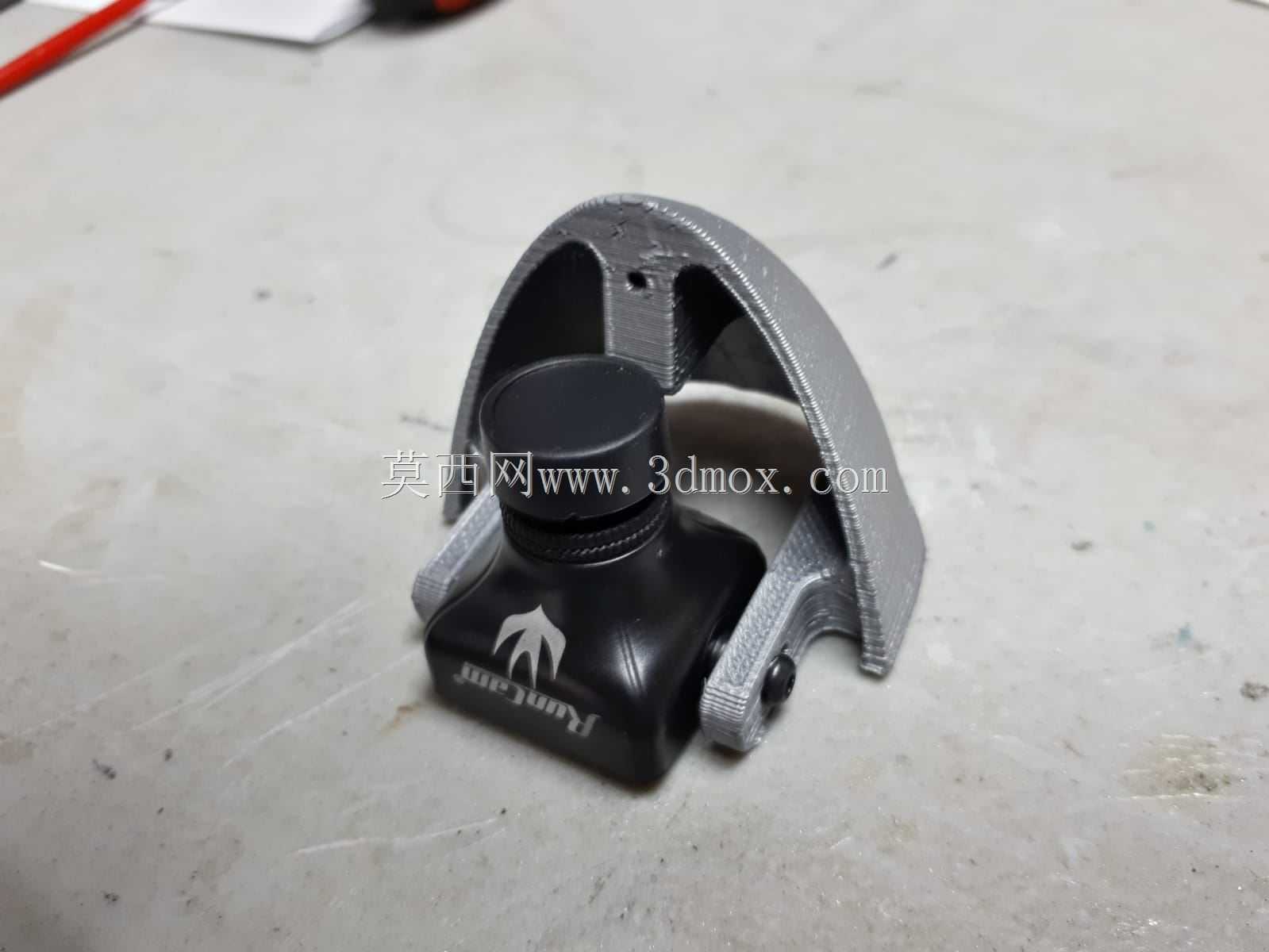

　　从安装边界来看，整机翼展控制在1000mm量级，属于便携竞速飞翼的典型尺寸，外场携带时不需要拆解机翼，常规轿车后备箱即可直接放置。机身中段的设备舱做了分层堆叠设计，最前端预留FPV摄像头安装位，镜头视角略微下压，匹配高速前飞时的对地观察需求，摄像头周边做了加厚防撞凸台，轻微触地迫降时不会直接磕坏镜头镜片。摄像头后方依次布置飞控板、接收机、图传发射模块，设备舱内部预留了通用30.5mm飞控安装孔位，兼容主流竞速飞控的固定尺寸，不需要额外打孔改装。机身中后段是动力电池舱，适配4S规格2200mAh锂聚合物电池，电池舱做了前后可调的滑轨卡位，飞手可以根据当日飞行的风速、重心需求前后滑动电池位置，将整机重心精准调整到飞翼气动焦点前方约18%平均气动弦长的位置，这个重心区间既能保证飞翼纵向静稳定度，又不会因为稳定度过高导致拉杆响应迟钝。

　　动力端采用尾部前置拉力布局，螺旋桨安装在机身最尾端的电机轴上，电机座预留了通用22系列竞速无刷电机的十字安装孔，搭配40A量级电调，电调安装在机身背部的导流散热槽内，飞行时迎面气流直接扫过电调散热片，持续大油门输出时也不会出现过热降功率的问题。螺旋桨选用两叶竞速桨，桨叶旋转平面完全超出机身尾部轮廓，不会和飞翼后缘发生干涉，桨前方的机身尾部做了收窄整流，减少桨前气流的紊流干扰，提升螺旋桨的拉力效率。

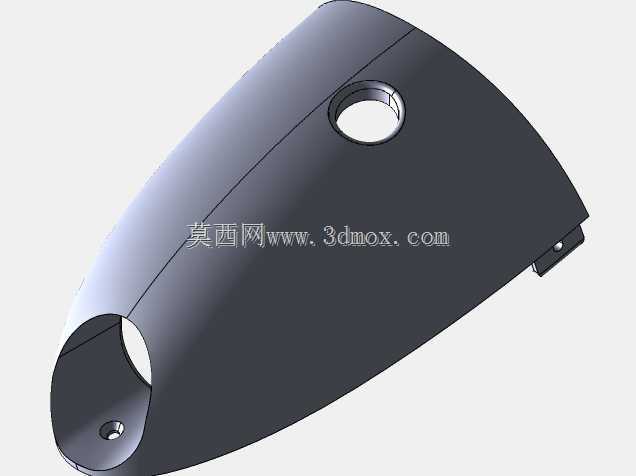

　　气动外形上，飞翼翼型选用薄型对称低阻翼型，相对厚度控制在8%左右，翼面从根段向翼尖逐步减薄，翼尖做了切尖处理，削弱翼尖涡流的诱导阻力。整机没有设计独立垂尾，航向稳定依靠飞翼后缘的两组升降副翼混控实现，左右舵面同时同向偏转时充当升降舵控制俯仰，差动偏转时充当副翼控制滚转，同时配合飞控内置的航向陀螺仪增稳，不需要垂尾也能保持高速直线飞行的航向锁定，实测平飞速度可以达到200km/h量级。机身下半部分采用蓝色耐磨蒙皮区域，机头最前端加装了硬质塑料整流头锥，内部集成GPS天线与空速管安装位，既可以在穿云飞行时锁定航点，也能通过空速数据实时反馈真实空速，避免高空大风环境下仅凭地速判断推力导致失速。

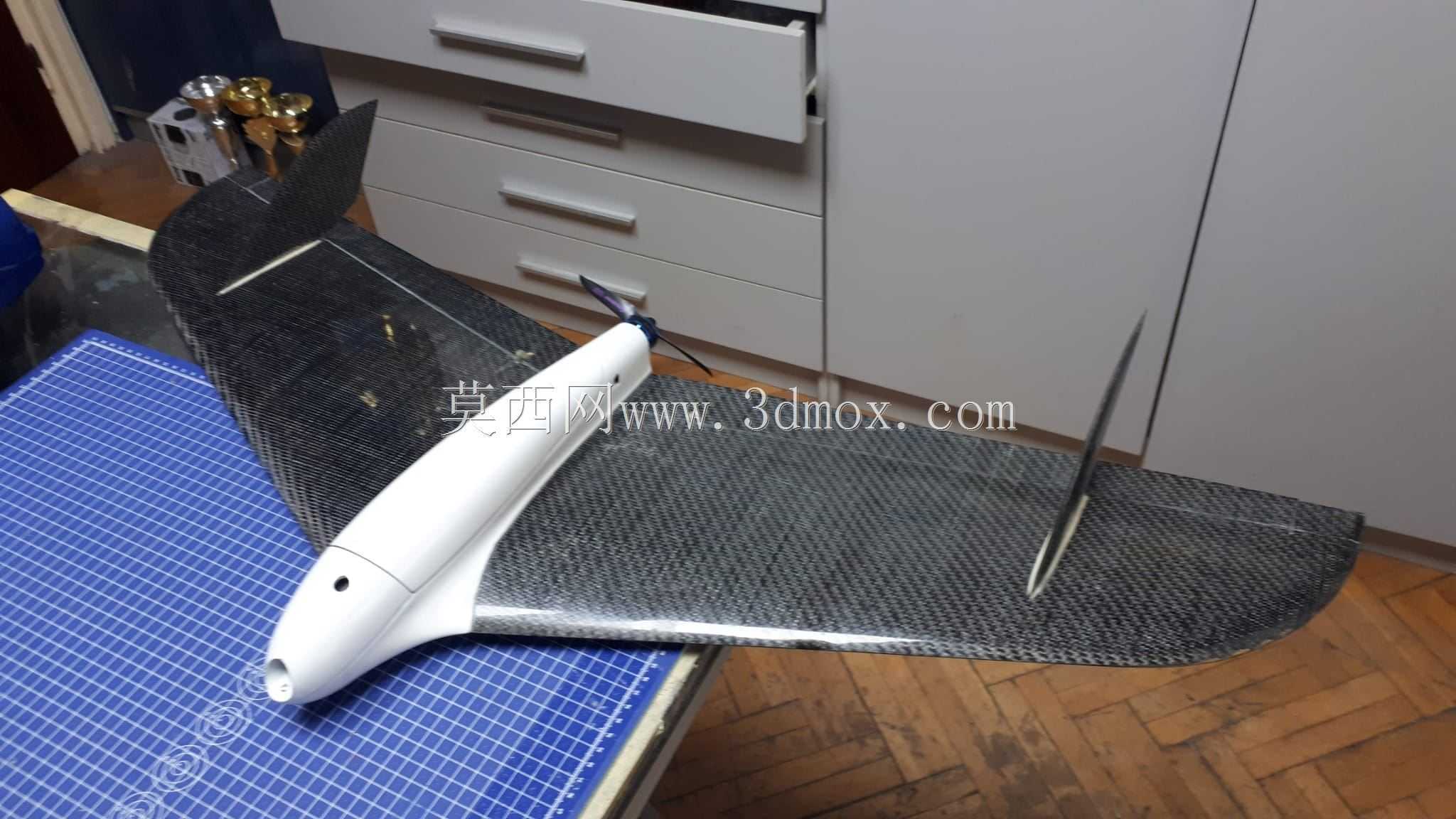

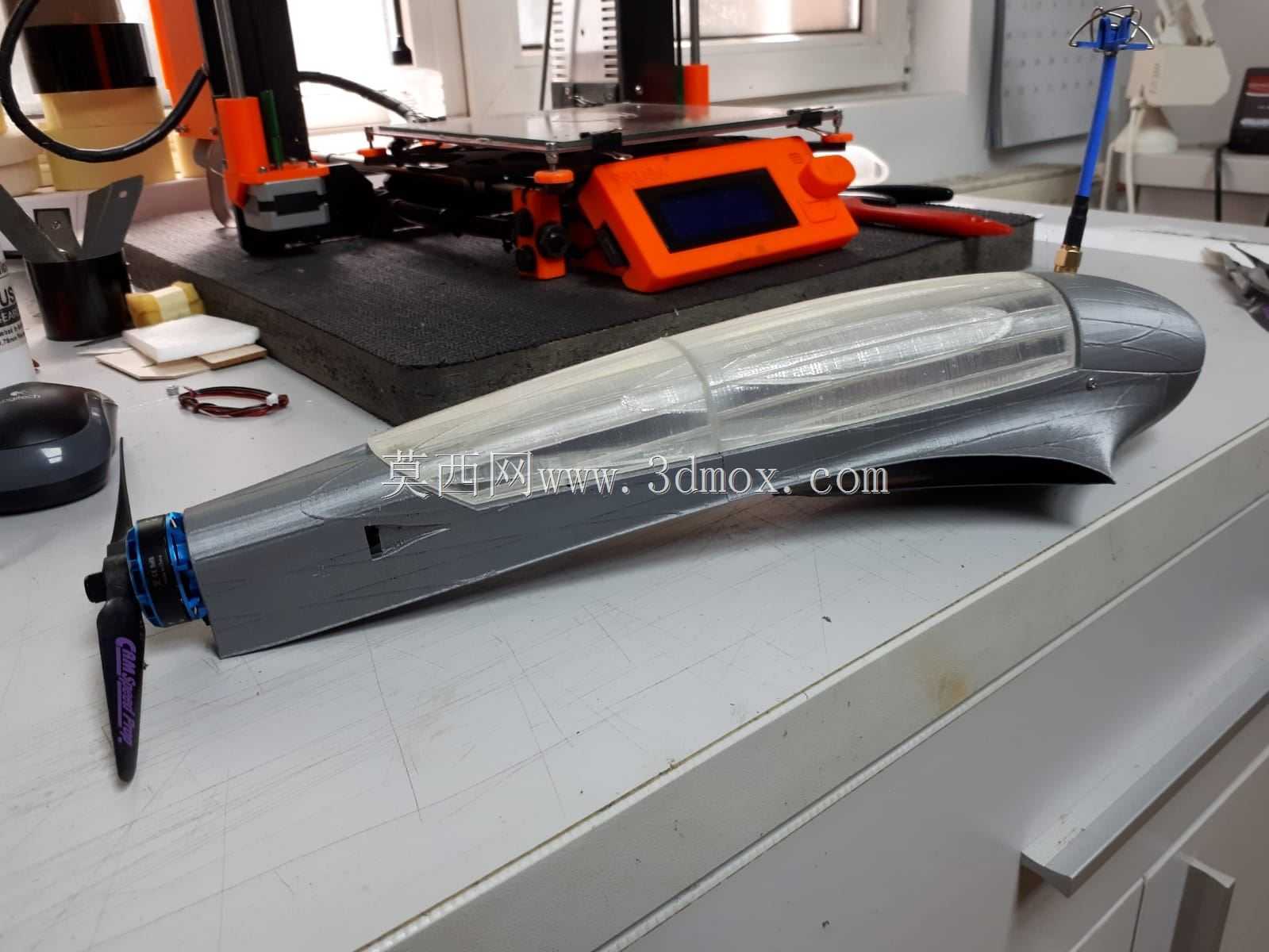

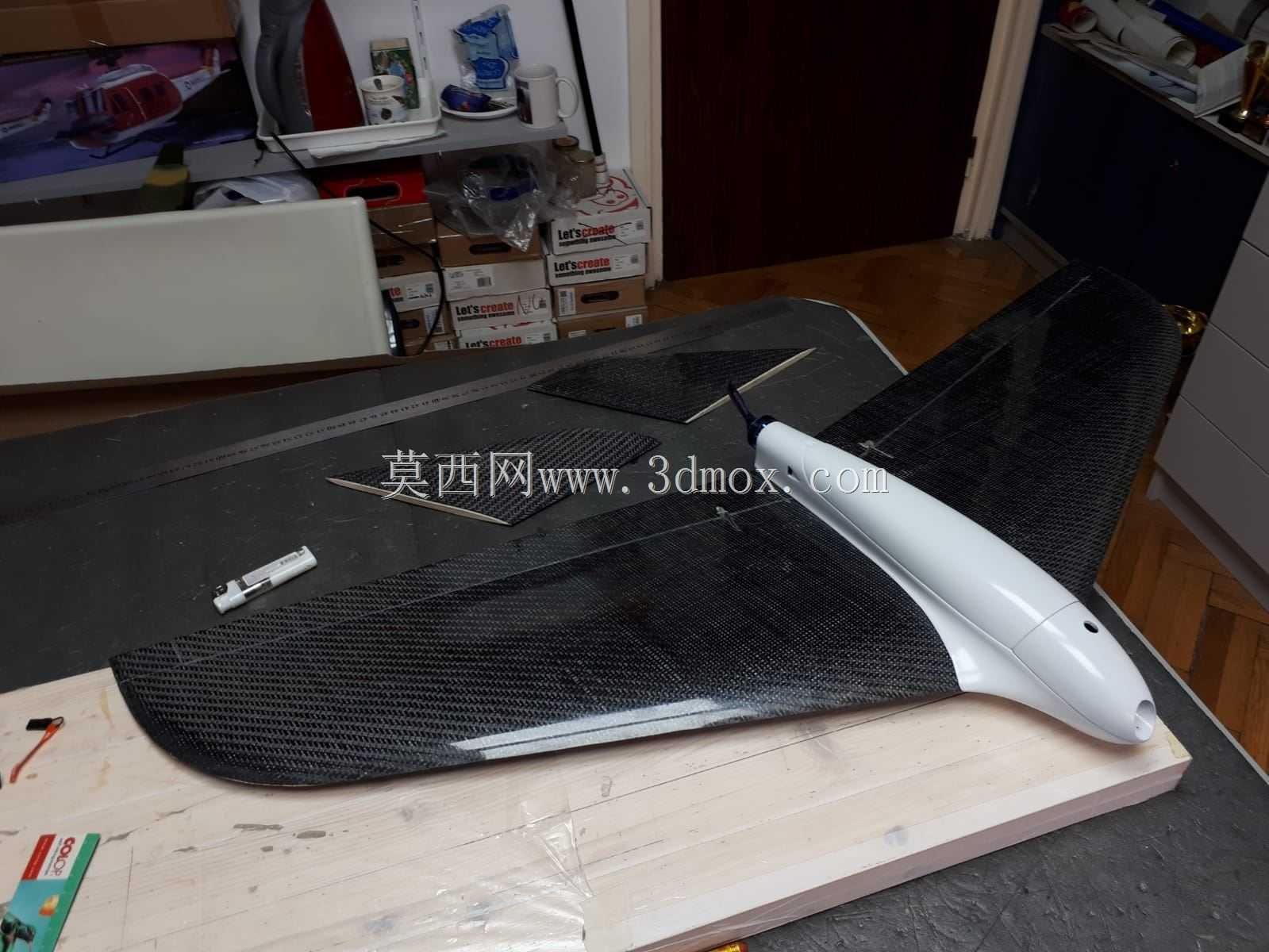

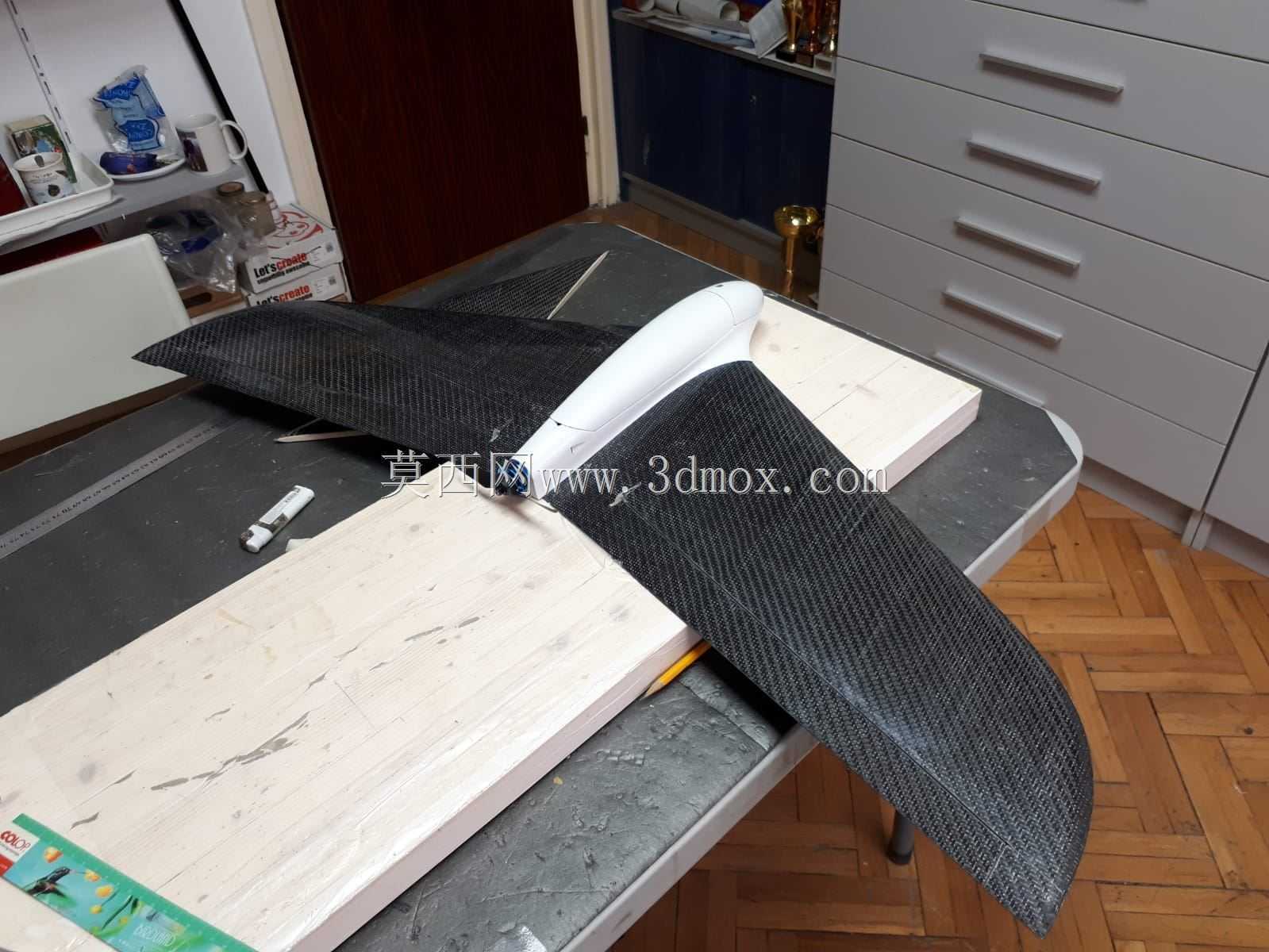

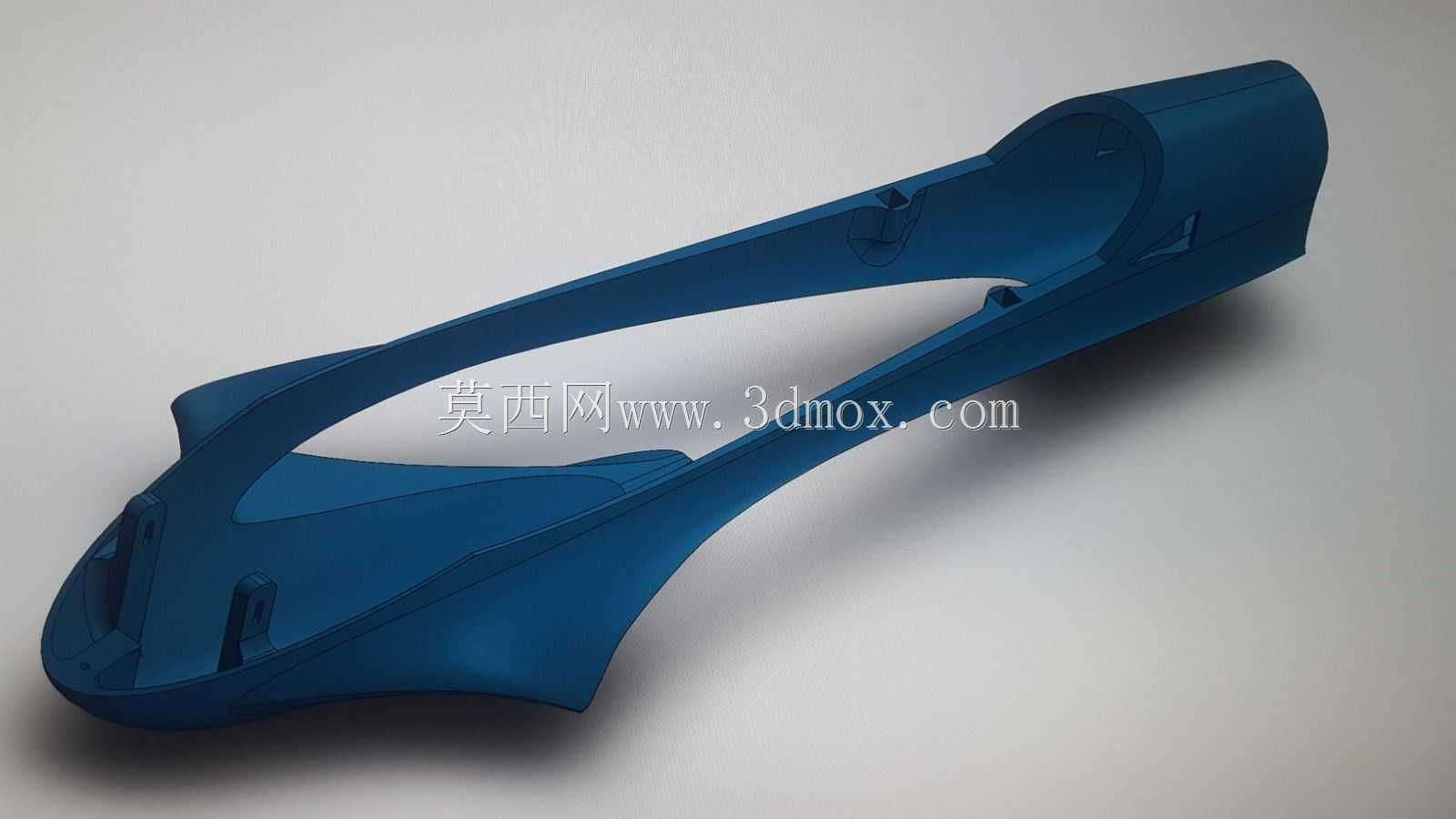

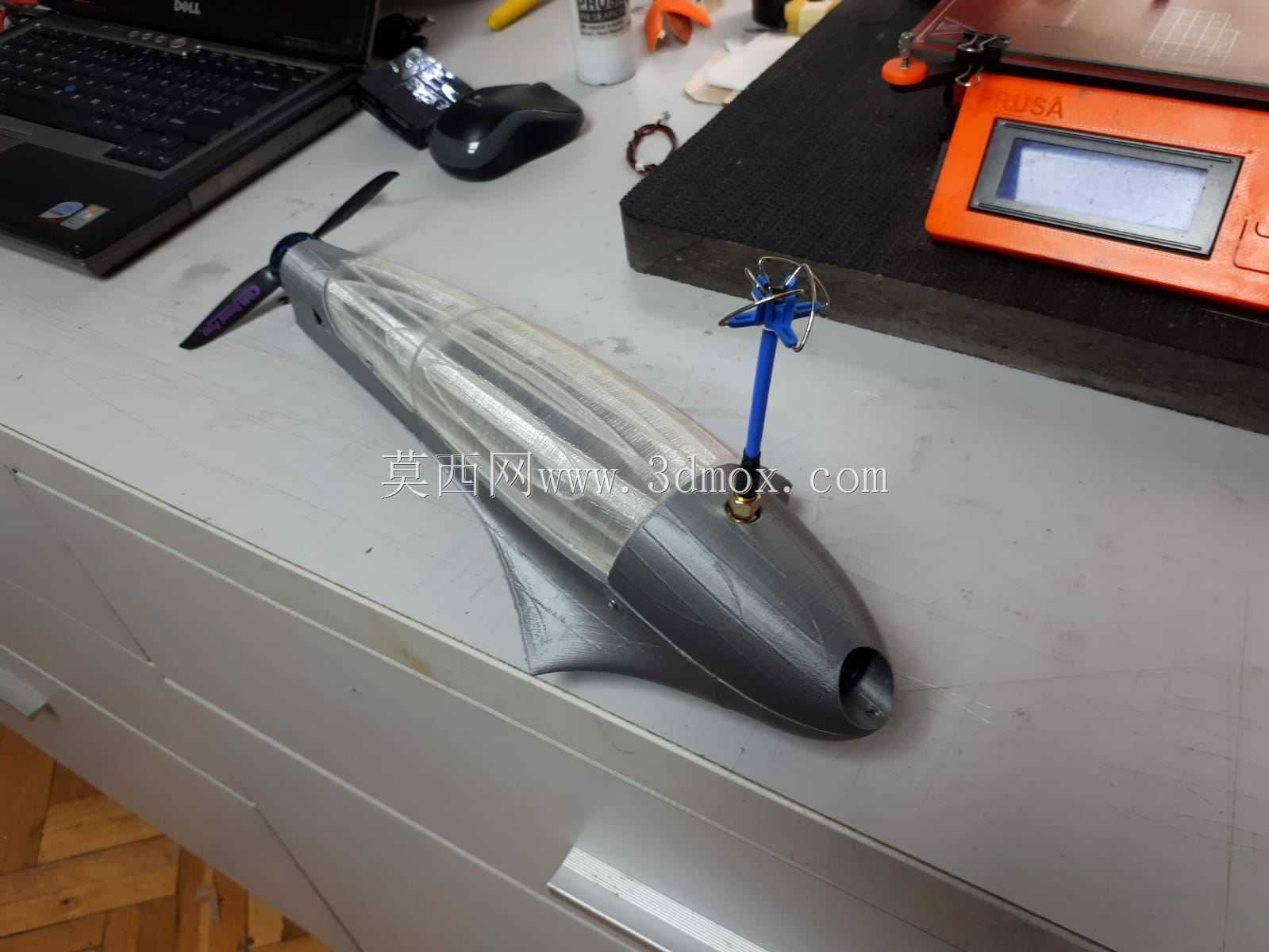

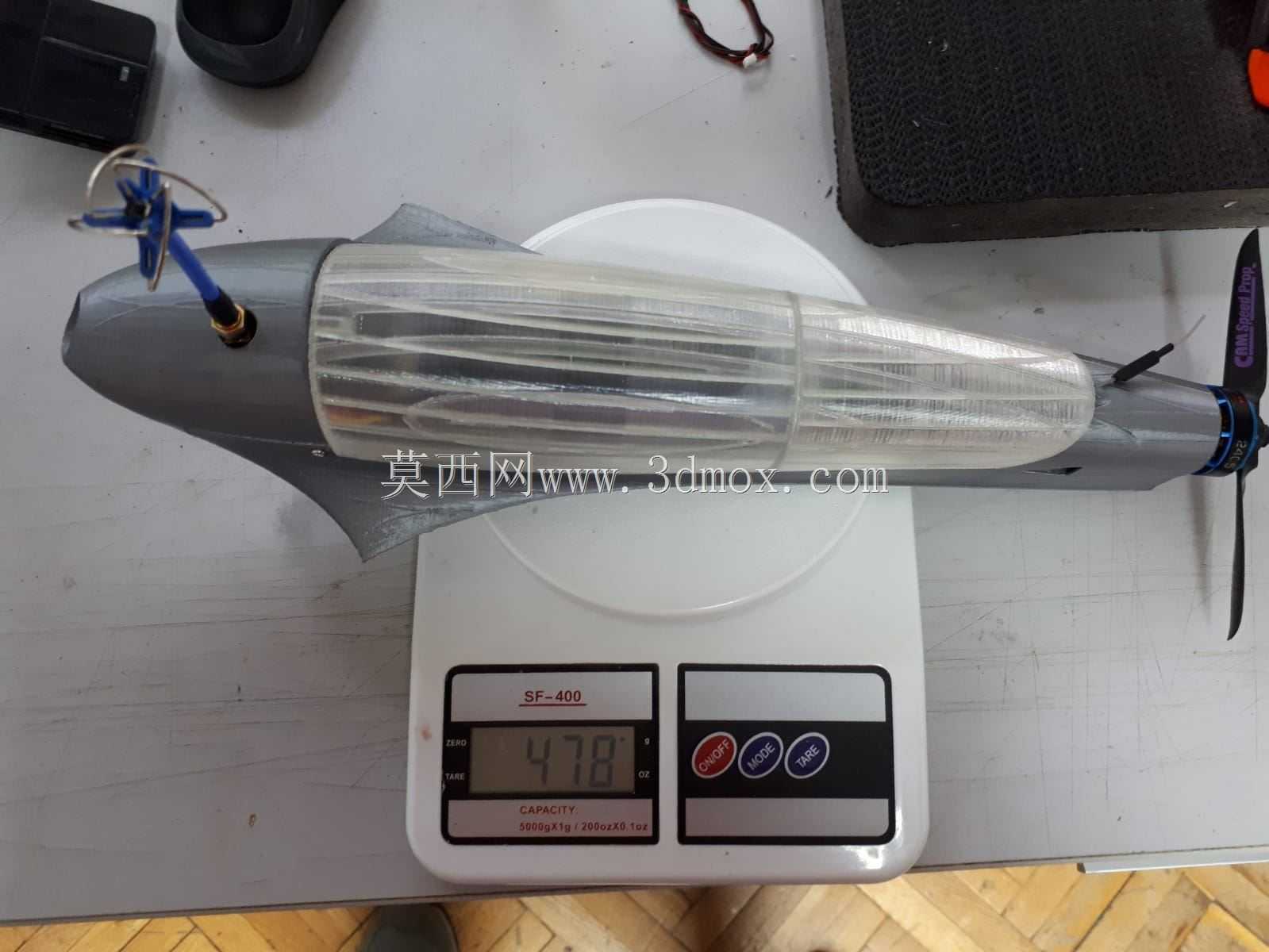

　　结构选材上，主翼采用高密度EPO发泡模压成型，内部预埋碳纤维加强杆，从左侧翼尖贯穿到右侧翼尖，做大过载机动时机翼不会出现明显颤振，机身核心设备舱区域采用3D打印尼龙骨架承力，外层覆盖轻木蒙皮，在保证结构强度的同时把整机空重控制在700g以内。起落方面没有设计常规轮式起落架，采用手抛起飞、腹部滑降的使用方式，机身腹部做了平滑的耐磨接触面，迫降时在草地、平整路面滑行不会剐蹭到内部设备，天线布置上，遥控接收天线沿机翼后缘左右对称铺设，图传天线从机身尾部斜向伸出，避开螺旋桨的旋转遮挡范围，保证高速飞行时图传信号不会出现闪烁断连。整个设计把动力、设备、气动、重心调节全部整合在融合飞翼壳体内，没有多余外露阻力部件，既满足竞速飞行对速度和机动性的要求，也兼顾了外场组装调试的便捷性。
