奥迪R8换挡机构与中控空调控制面板

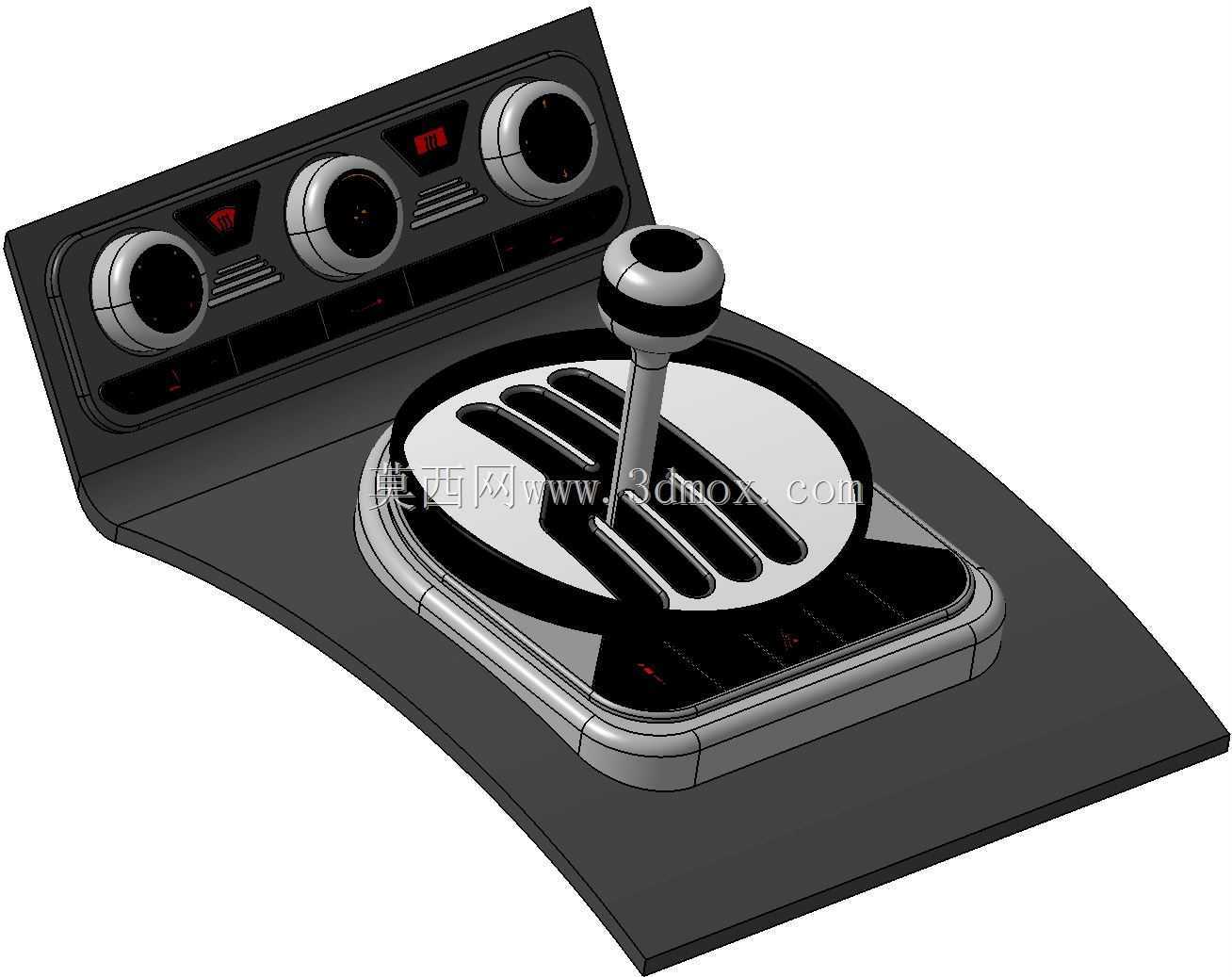

　　这套三维结构围绕跑车座舱中央通道展开，把手动换挡操纵区域和前排空调控制区域放在同一装配关系中表达，适合用于内饰造型评审、人机工程校核、装配干涉检查以及教学演示。模型重点不在发动机或底盘动力传递，而在驾驶员高频接触的中控界面：换挡杆、挡位槽、防尘装饰罩、面板边框、三个圆形空调旋钮以及红色显示窗口共同构成一个完整的操作单元。

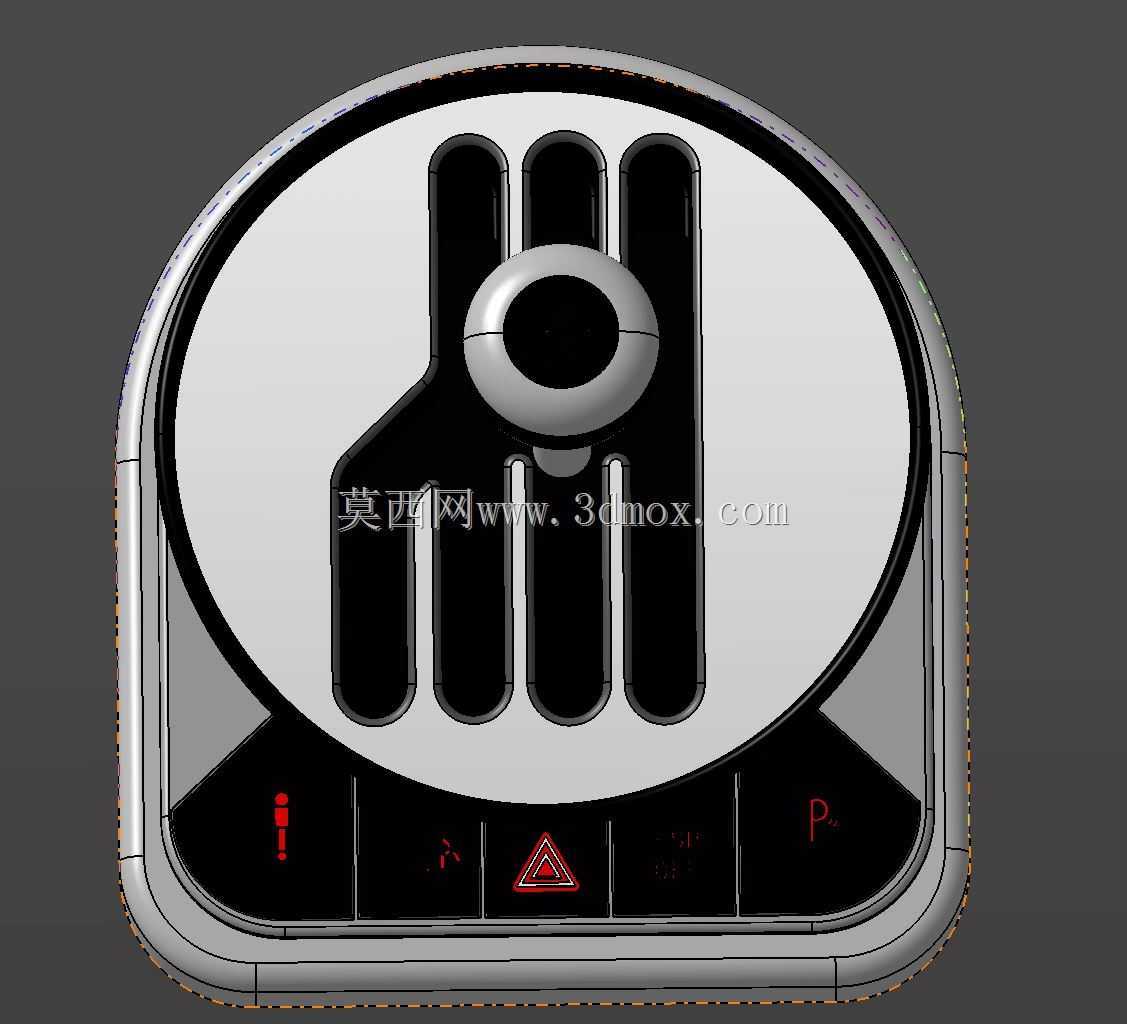

　　从实际用途看，换挡机构承担驾驶员对变速器挡位的选择与确认，空调控制旋钮则负责温度、风量和出风模式调节。两者布置在中央通道上，距离方向盘和右手操作区都比较近。设计时需要兼顾手指可达范围、视线扫过角度、旋钮旋转阻尼空间以及换挡杆在各挡位之间的运动轨迹。模型中将挡位导向槽做成连续的黑白对比造型，槽道边界清晰，能够直观表现选挡和换挡两个方向的运动限制。换挡杆头部采用球形握把，杆身穿过装饰面板，下方保留与基座连接的过渡结构，便于后续补充连杆、拉索或电控传感器等细节。

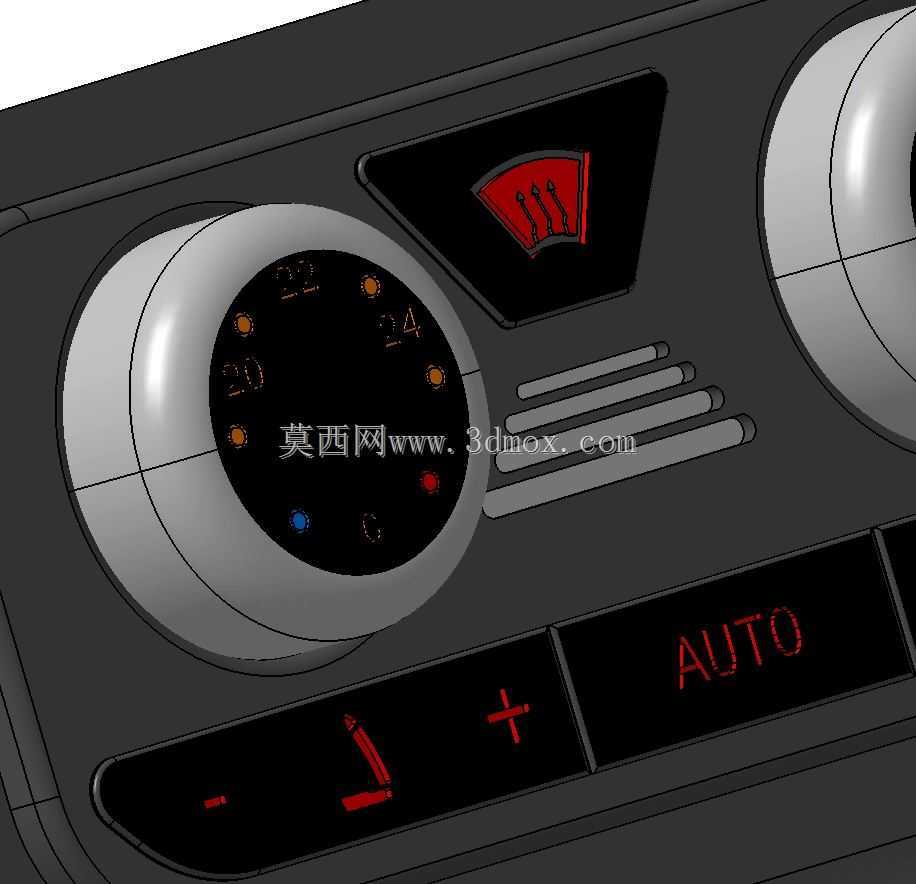

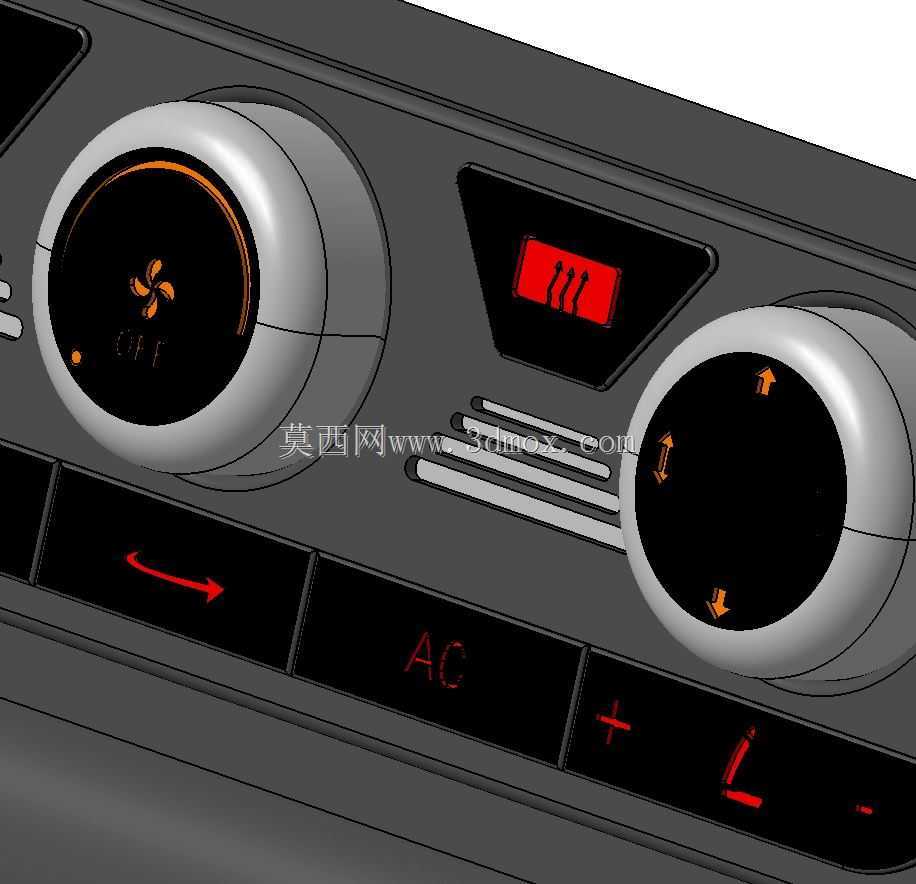

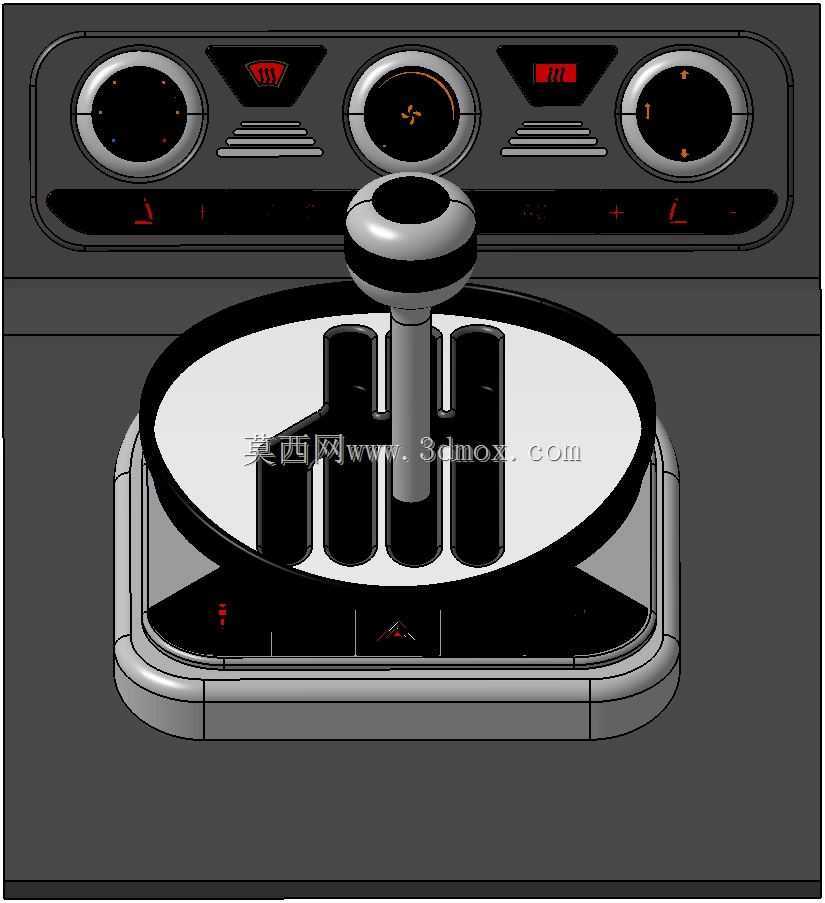

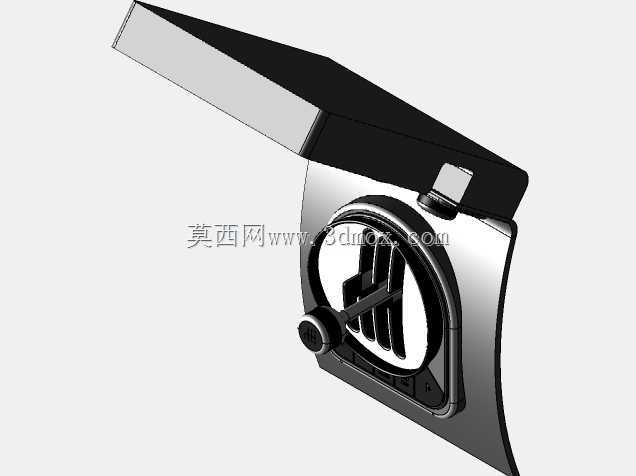

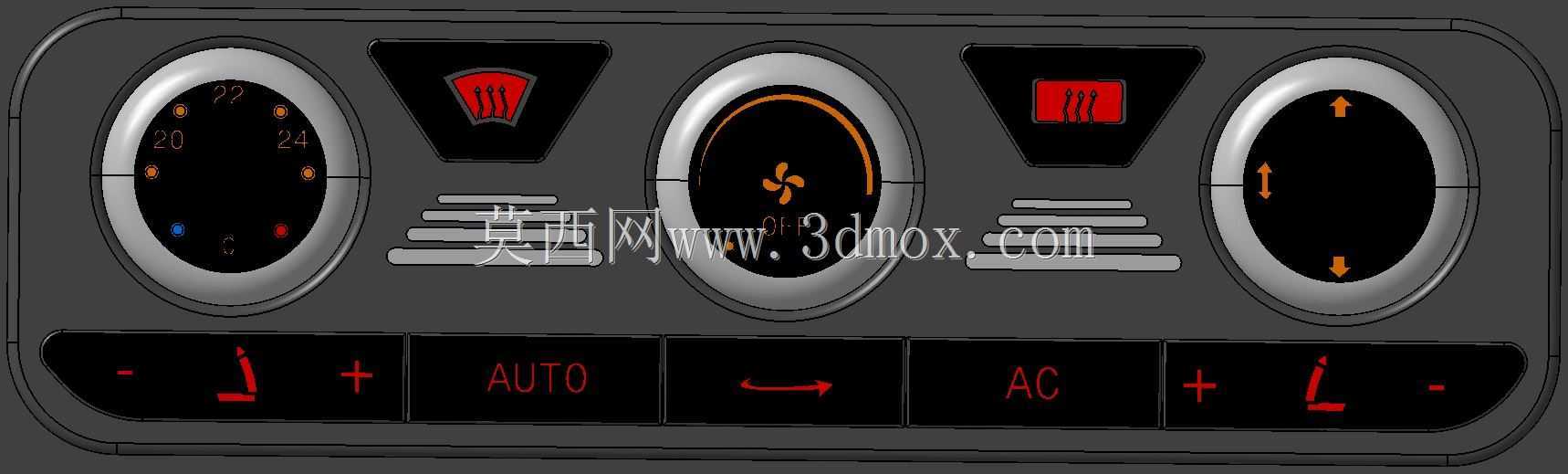

　　外形上，中控面板并非简单平板，而是带有随中央通道起伏的曲面。靠近仪表台一侧布置三枚圆形空调调节旋钮，旋钮之间设置狭长通风口和小型红色显示区域；靠近驾驶员一侧则是大面积换挡装饰板，银色外圈与黑色内板形成层次。面板边缘有圆角和包边，避免内饰件出现尖锐棱线。底座部分向两侧延展，模拟中央通道护板的安装面，能够看出该组件不是孤立零件，而是要嵌入座舱地板隆起区域，与仪表台下沿、扶手箱前端和座椅侧护板形成连续界面。

　　安装边界方面，换挡杆总成需要在面板下方预留竖直摆动和横向选挡空间，不能只按可见外观确定厚度。挡位槽开口的宽度要与杆身直径、防尘罩折叠范围以及极限挡位偏角相匹配；若槽口过窄，杆身在一挡、二挡或倒挡位置可能与装饰板摩擦，若过宽则会削弱导向感并影响防尘密封。空调旋钮背后也要预留旋转轴、线束接插件和灯板位置，三个旋钮的中心距不能只追求视觉均匀，还要考虑旋钮帽直径、手指操作间隙以及背部元件排布。

　　建模思路上，可见表面采用曲面建模处理中控护板的弧度和翻边，圆形旋钮、环形装饰圈和球形挡把适合通过旋转特征生成，再配合阵列与镜像保证三枚旋钮的一致性。挡位槽区域可由草图控制线拉伸切除，形成具有导向功能的开口；外围银色饰圈通过薄壁和圆角特征表现塑料或金属装饰件的厚度。对于结构工程师而言，后续深化时应在面板背面增加安装卡扣、螺钉柱、定位筋和线束固定位；对于外观设计师，则可继续细化旋钮纹理、挡位字符、显示窗透光区和皮革包覆边界。

　　该模型的应用价值在于把驾驶舱内两个操作频率较高的系统合并到一个可视场景中，既能展示跑车内饰的造型语言，也能帮助理解换挡操纵件与空调控制面板在空间、尺寸和人机操作上的相互约束。评审时可沿驾驶员右手自然移动路径检查挡把握持姿态，再横向移动到空调旋钮位置，判断旋钮是否需要低头操作、相邻控件是否容易误触。装配层面还应关注面板与中央通道骨架的贴合面、周边零件分缝、维修拆卸方向以及挡把运动包络，确保外观造型在真实车辆环境中具备可制造性和可安装性。
