曲面壳体涡轮结构设计方案

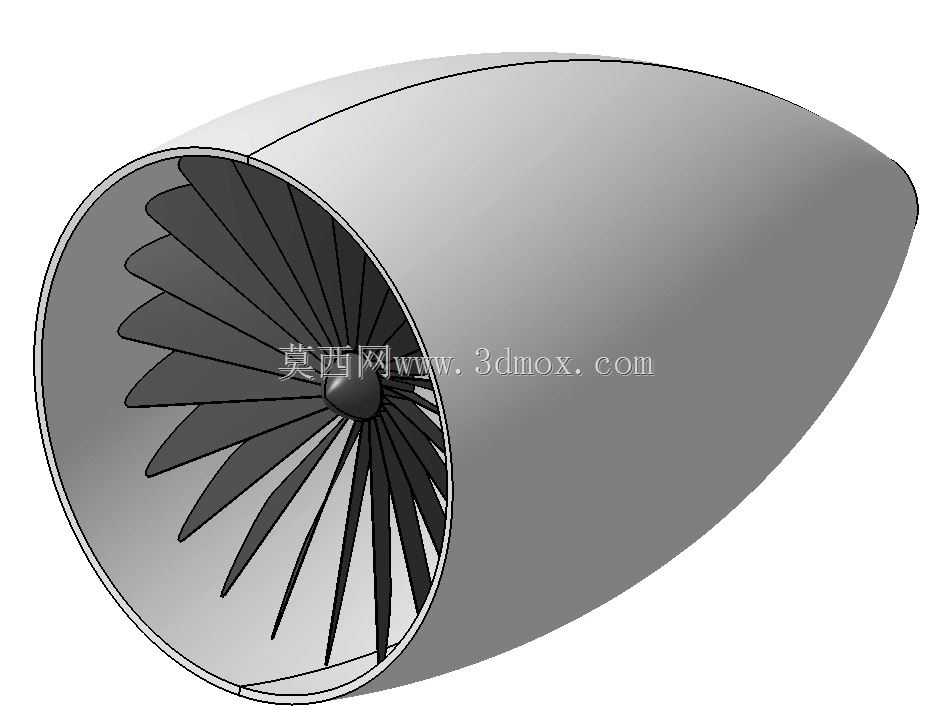

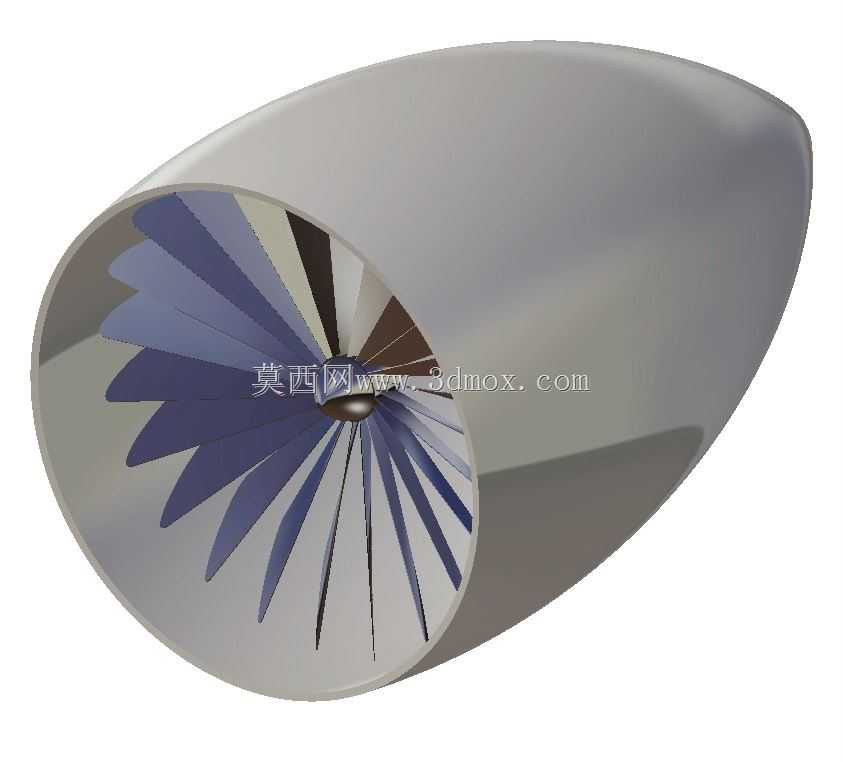

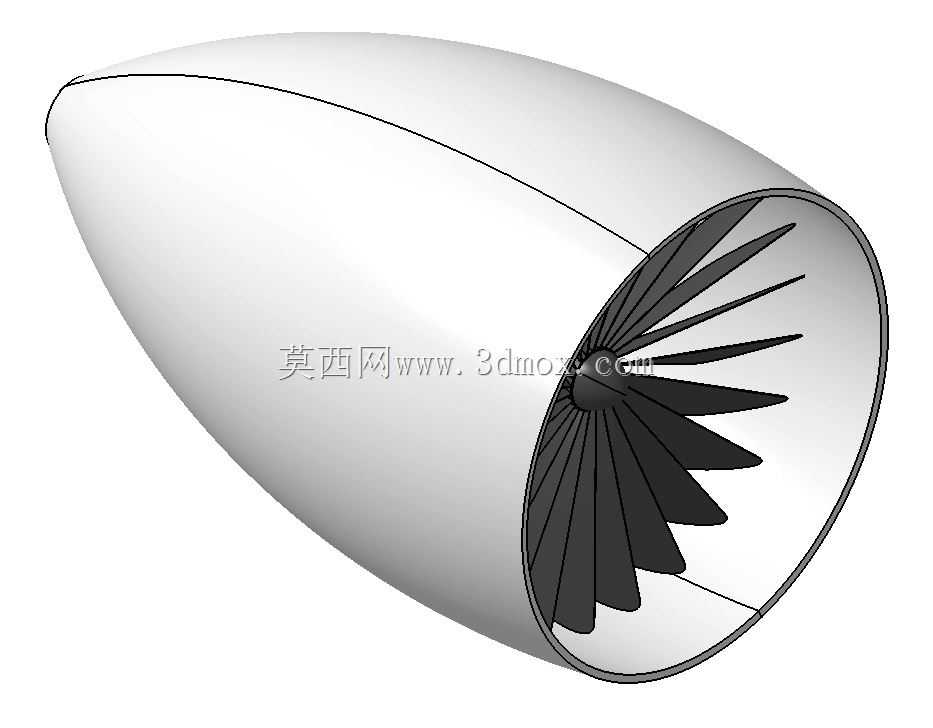

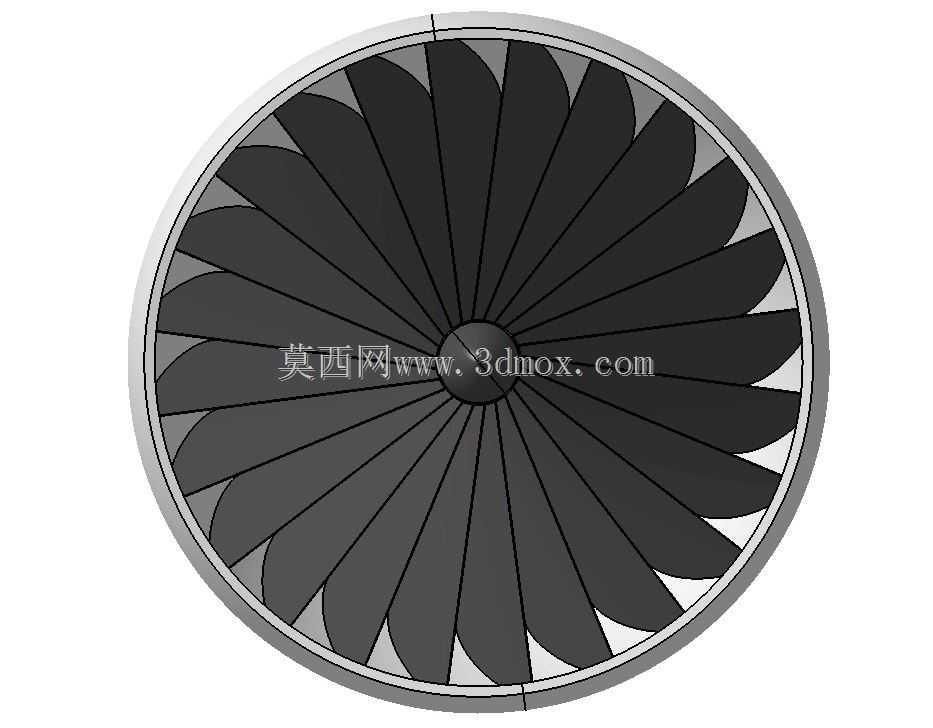

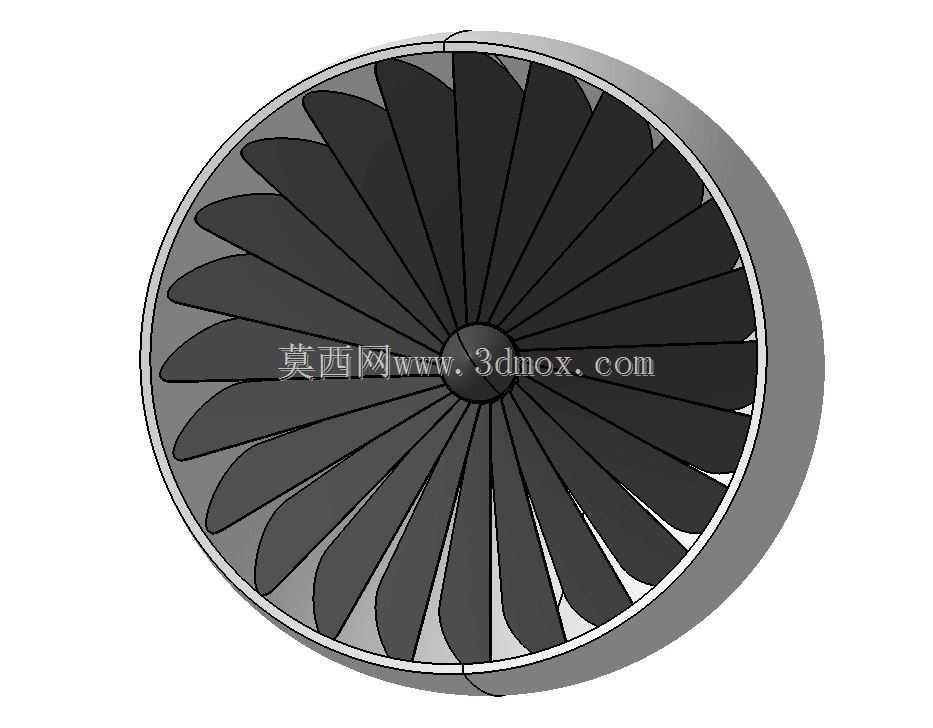

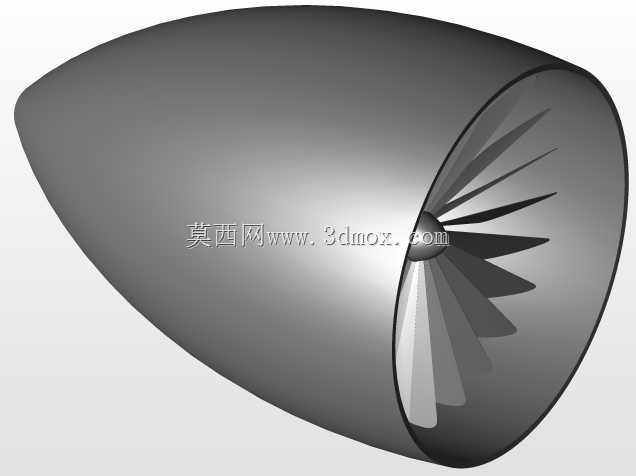

该涡轮结构主要面向流体输送、动力转换类设备的核心做功单元场景，常见于小型航空动力试验装置、工业通风增压设备、流体管道能量回收单元中，承担着将流体动能与机械能相互转换的核心作用，直接决定整套设备的能量转换效率与运行稳定性。从实际使用场景来看，这类带流线型外壳体的涡轮结构，能够在高速流体通过时最大限度减少外壳表面的气流扰流损失，避免外壳边缘产生紊流影响叶轮入口的流场均匀性，相比无壳体的裸露叶轮结构，同转速下的做功效率能够提升12%以上，同时外壳体还能起到防护作用，避免运行过程中异物卷入叶轮造成结构损坏，也能降低高速旋转部件带来的安全风险。设计过程中优先采用曲面构建思路完成整体壳体造型，壳体的外轮廓遵循流体力学流线型准则，从入口端的大直径开口逐步顺滑收窄至尾端的椭球型封闭结构，整个曲面过渡区域没有曲率突变点，能够保证流体沿壳体外表面顺畅滑过，不会在壳体尾部形成低压涡流区。叶轮部分采用多叶片径向布置方案，叶片型线经过流道仿真优化，每个叶片的安装角从叶根到叶顶按照线性规律渐变，能够匹配不同半径位置的流体线速度差，保证流体进入叶轮流道后能够平稳完成能量交换，避免叶片表面出现流动分离造成的效率损失与结构振动。安装边界方面，壳体入口端预留有标准环形安装法兰边，法兰上的安装孔位按照通用管道连接标准排布，能够直接对接同口径的流体管道，不需要额外制作转接结构；叶轮中心位置设计有标准轴孔与键槽结构，能够匹配常规规格的动力输出轴，轴向定位尺寸按照通用旋转部件安装规范预留，装配时不需要额外调整轴系位置即可保证叶轮与壳体的同轴度要求，叶轮叶顶与壳体内壁之间的间隙控制在合理范围内，既不会因为间隙过小造成运行过程中刮蹭，也不会因为间隙过大造成流体泄漏损失。整体结构的壁厚按照等强度原则设计，壳体曲面区域的壁厚根据不同位置的受力情况做渐变处理，入口法兰区域适当加厚保证连接强度，叶轮叶片的厚度从叶根到叶顶逐步减薄，在保证结构强度满足高速旋转离心力要求的前提下，尽可能降低叶轮整体重量，减少旋转过程中的转动惯量，降低设备启动阶段的动力负载。
