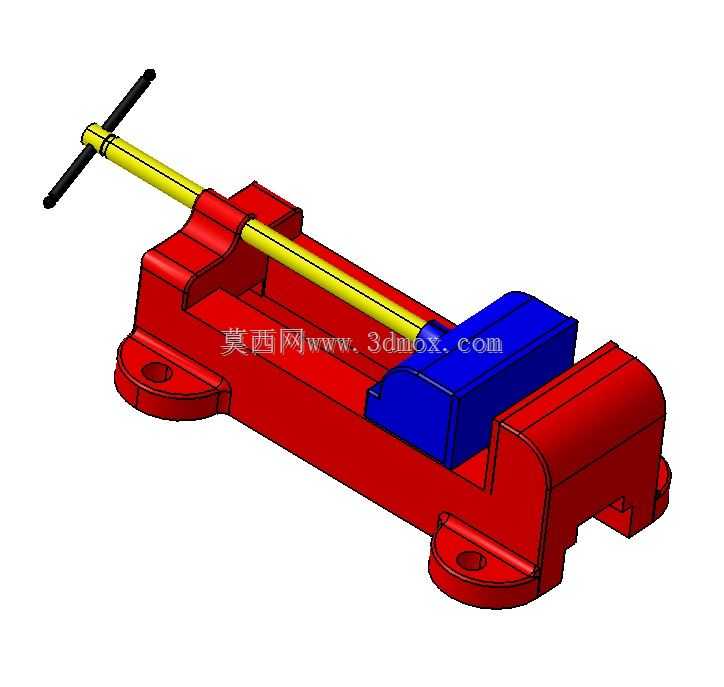

机用快速夹紧虎钳结构设计方案

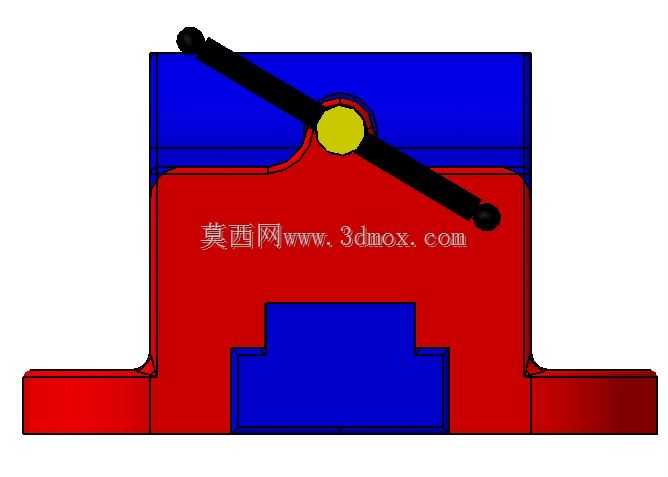

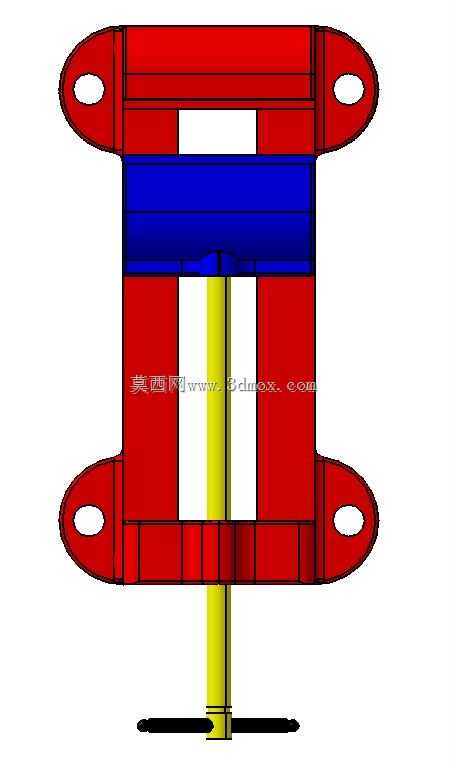

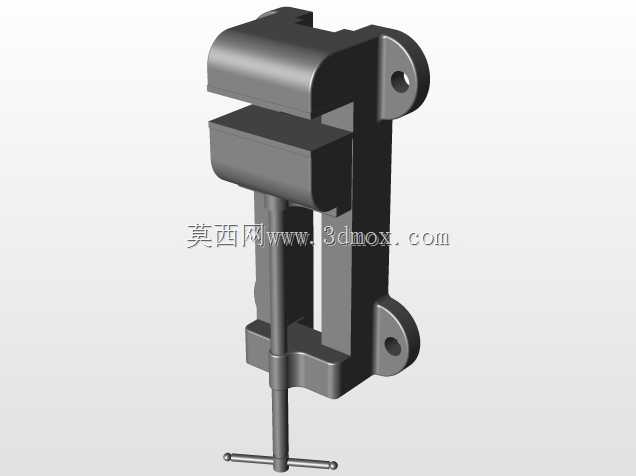

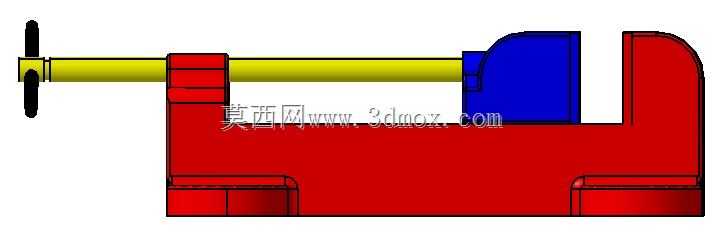

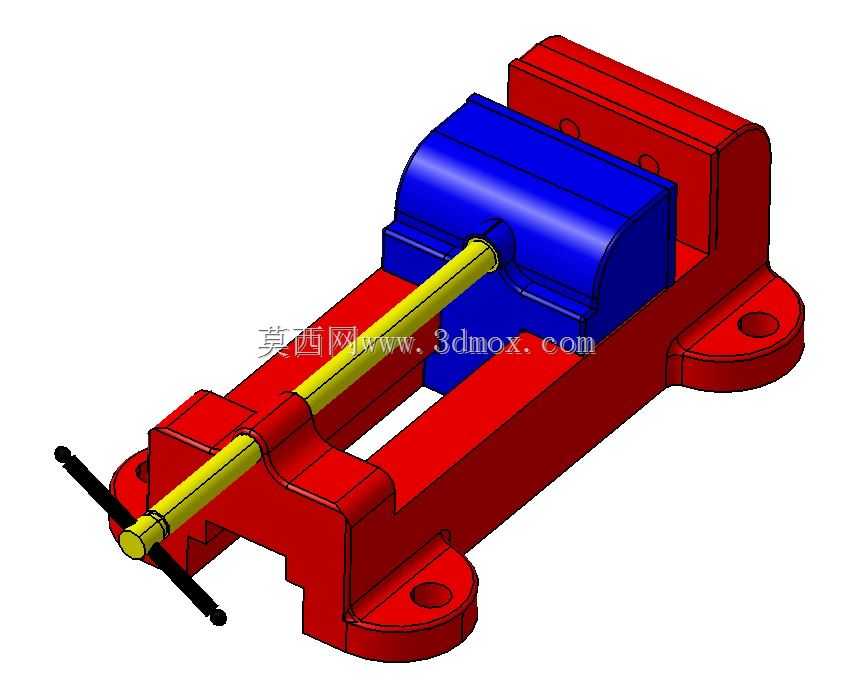

这款快速夹紧虎钳主要面向普通铣床、钻床、小型加工中心的工件装夹场景，也可适配钳工台的划线、修配、去毛刺等手工作业工序，替代传统丝杆逐圈旋紧的普通虎钳，能大幅缩短工件装夹的辅助时间，在小批量多品种的机加工生产场景下，能有效减少单工件装夹耗时，提升设备实际稼动率。从功能特性来看，该虎钳保留了传统机用虎钳的大夹紧行程优势，同时优化了驱动结构，长操作杆可实现快速开合，当活动钳口靠近工件表面后，可通过杠杆增力结构输出足够夹紧力，避免普通快速虎钳夹紧力不足导致的工件铣削、钻削过程中移位问题，钳口部位预留了标准硬钳口的安装槽位，可根据加工需求更换软钳口、V型钳口，适配异形工件、轴类零件的装夹需求。设计过程中优先考虑了安装边界的通用性，底座采用两侧带安装耳的法兰式结构，安装孔位间距匹配常规机用虎钳的工作台T型槽间距，可直接替换现有工位上的同规格普通虎钳，无需重新加工工作台安装孔，底座整体采用一体式铸钢结构，保证装夹刚性的同时控制整体自重，钳身导轨面做了加宽处理，活动钳口的滑动配合间隙可通过侧面的调节镶条调整，长期使用磨损后可通过调整镶条补偿间隙，避免钳口上翘影响装夹精度。整体结构的受力路径做了优化，夹紧力直接从驱动杆传递到活动钳口、工件、固定钳口，再通过钳身底座传递到设备工作台，没有多余的受力悬臂，在承受大切削力的铣削工况下，钳身形变量控制在允许范围内，固定钳口与底座为一体式加工结构，保证钳口定位面与底座安装面的垂直度要求，活动钳口的滑动面做了防尘设计，可阻挡加工过程中的铁屑、切削液进入滑动配合面，减少日常维护的频次。操作杆的长度经过力矩匹配设计，操作人员单手即可完成快速开合与夹紧动作，无需额外加力套管，T型操作杆的端部做了防滑处理，沾有切削液的状态下也能稳定施力，钳身的排屑槽设计在固定钳口下方，加工产生的铁屑可顺着斜面滑落，不会堆积在导轨配合面附近，清理时只需用毛刷顺着排屑方向清扫即可，无需拆解部件。
