运动款乘用车辆操控转向盘结构设计

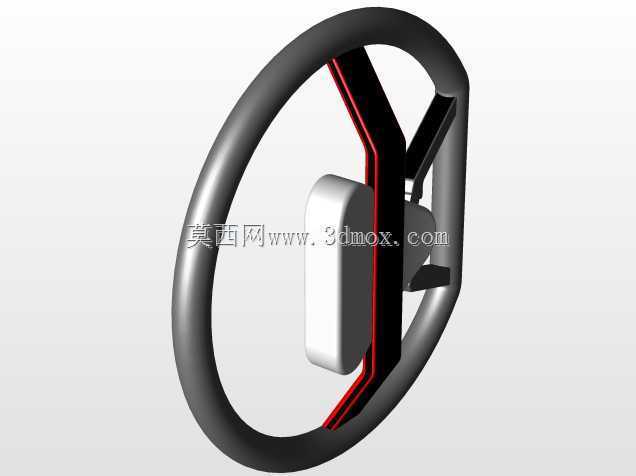

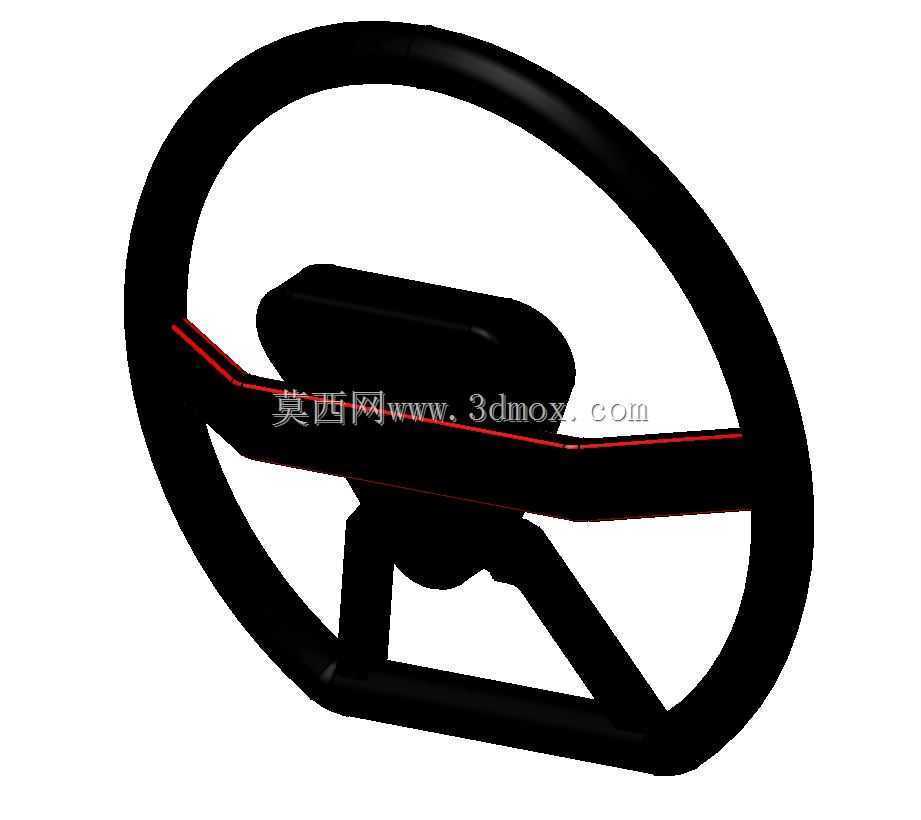

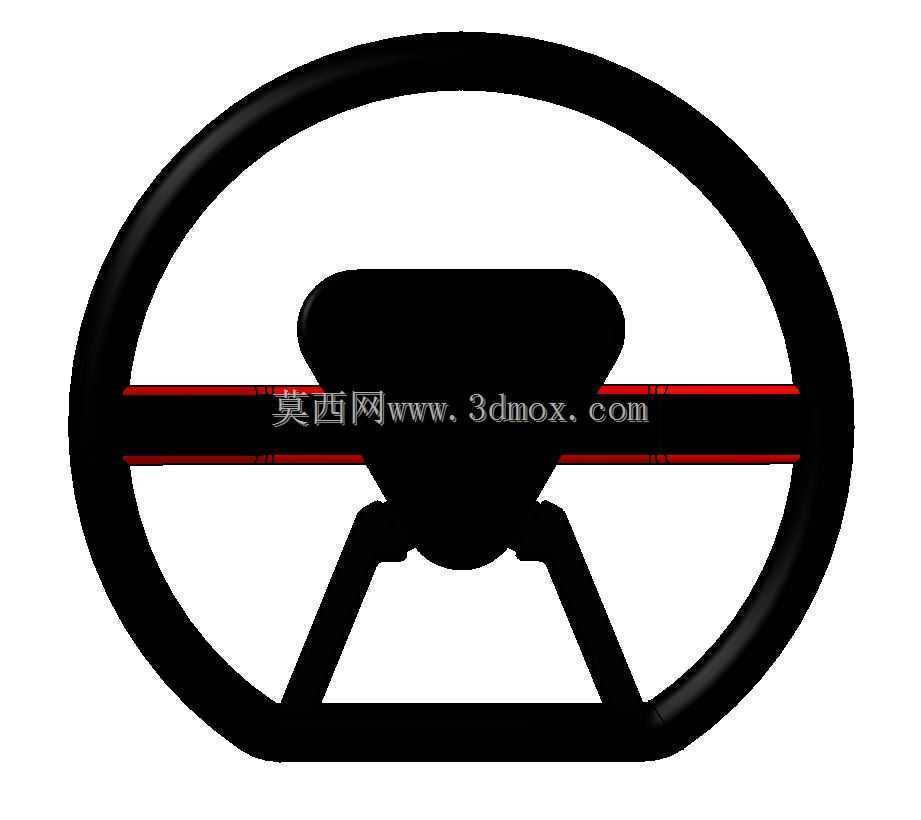

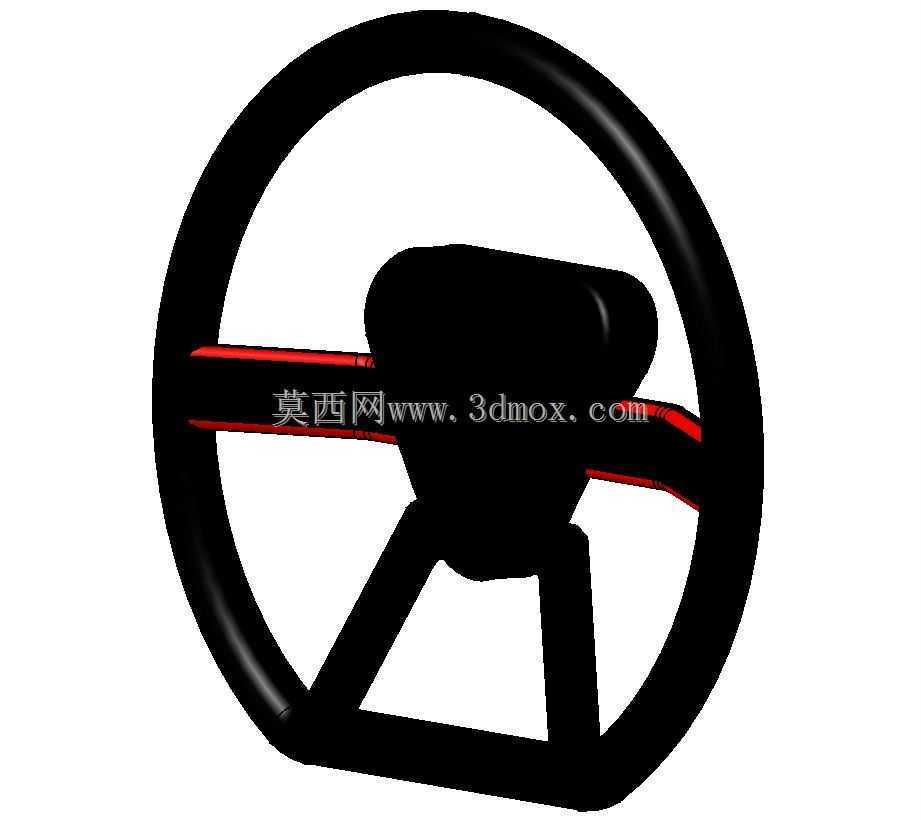

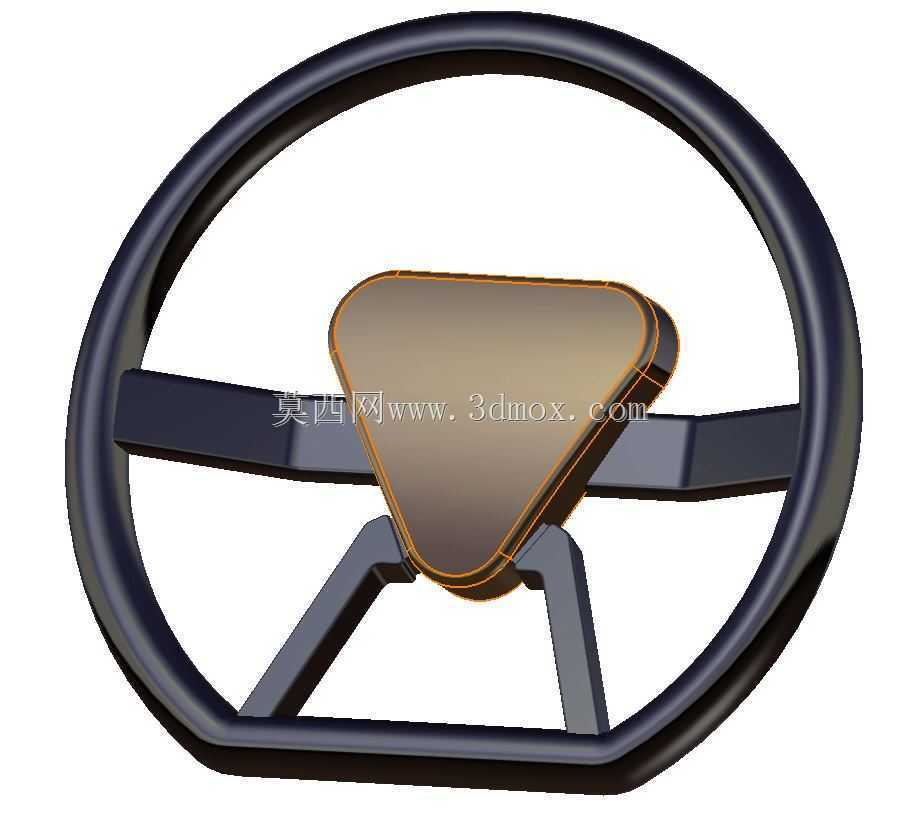

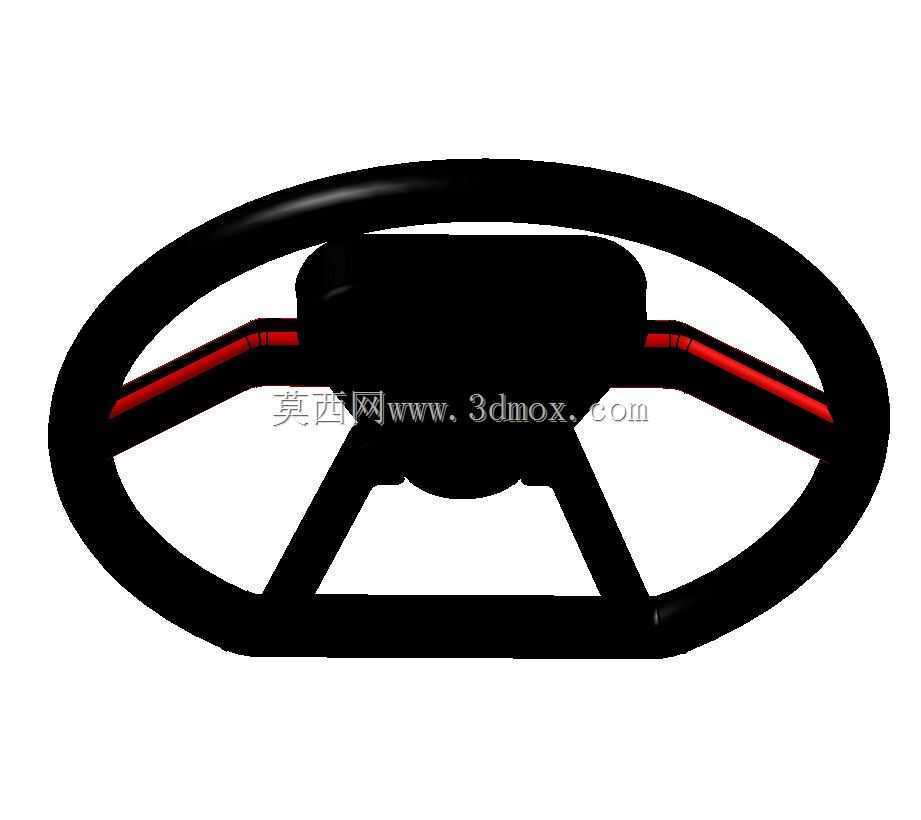

　　做乘用车辆内饰结构设计的工程师都清楚，转向盘作为驾驶员与车辆交互频次最高的部件，其设计从来不是只做个环形握圈那么简单，这款运动取向的转向结构，从最初的方案草绘到三维数模定型，前后调整了七版握感截面与辐条支撑角度，核心是兼顾激烈驾驶时的握持稳定性与日常通勤的操作舒适度。从实际装车场景来看，这类运动风格转向结构主要适配性能取向的乘用车型、入门级运动跑车以及改装后市场的升级需求，日常城市道路通勤时，驾驶员可以将手搭在握圈的九点、三点位置，辐条的预留间隙不会卡到手腕，激烈驾驶做快速转向动作时，下沿的平直切角设计能给腿部留出更多活动空间，避免大角度打方向时大腿与转向盘下沿发生干涉，这也是运动款转向结构和常规家用车圆形转向盘最直观的结构差异。

　　在功能特性层面，这款转向结构的中部三角区域是安全气囊模块的安装预留位，三维建模阶段就严格按照整车碰撞安全的边界要求，预留了足够的气囊弹出空间，中部盖板的边缘做了均匀的圆角过渡，既避免了尖锐棱边在碰撞时对驾驶员造成额外伤害，也让整个中部模块的视觉效果更具运动张力。三辐式的支撑结构不是为了造型刻意做的异形设计，上侧两根主辐条内部预留了多功能按键的安装走线槽，后续可以集成定速巡航、多媒体控制、语音唤醒等按键模块，下侧的单辐支撑做了变截面的厚度优化，在保证整体结构强度的前提下尽可能降低重量，减少转向时的转动惯量，让转向操作的跟手性更好。握圈部分的截面不是正圆形，而是根据人手握持的生理弧度做了非对称的椭圆截面设计，在九点、三点的常握位置做了轻微的内凹处理，表面预留了包覆软性材质的厚度空间，不管是包覆真皮还是翻毛皮材质，都能保证最终成品的握径在32-35mm的舒适区间，不会因为包覆层过厚导致握感臃肿，也不会因为包覆层过薄让驾驶员直接感知到内部的金属骨架。

　　从安装边界的尺寸约束来看，这款转向盘的整体外径控制在365mm，比常规家用车的380mm外径更小，目的是减少转向时的手臂动作幅度，提升转向响应速度，中部的安装花键孔完全匹配主流乘用车型的转向柱接口规格，安装端面到转向盘握圈前端面的距离控制在120mm，适配不同身高体型驾驶员的坐姿调整范围，不会出现转向盘离胸部过近或者过远的问题。建模过程中特意校核了转向盘全角度转动时的周边间隙，在转向打到左右极限位置时，握圈与仪表台遮阳罩、转向柱护罩的最小间隙都保持在15mm以上，不会出现转动过程中剐蹭周边内饰件的问题。三辐支撑的连接位置做了圆弧过渡的加强筋设计，通过有限元仿真验证，在施加1200N的模拟握持冲击力时，支撑结构的最大变形量不超过0.8mm，完全满足整车耐久测试的强度要求，不会出现长期使用后辐条松动、握圈晃量的问题。

　　很多刚接触汽车内饰设计的工程师容易陷入为了造型牺牲实用性的误区，这款转向结构在做方案时就特意规避了这类问题，比如没有为了追求极致的运动感把握圈做的过细，也没有把辐条设计成过于锋利的棱角造型，所有和人手可能接触的边缘都做了R3以上的圆角处理，中部的三角盖板和辐条的衔接处做了齐平化设计，不会出现积灰的凹槽缝隙，后期车辆使用过程中的清洁维护也更方便。握圈内部的金属骨架采用封闭的环形结构设计，和三根辐条的骨架采用一体化压铸的连接方式，相比焊接拼接的骨架结构，整体抗扭强度提升了40%以上，即使在极端的碰撞工况下，也不会出现骨架断裂、握圈脱落的问题。另外在建模阶段就考虑了后期装配的工艺性，中部盖板和骨架的连接采用卡扣式结构，不需要额外打螺丝固定，装配时只需要对准卡扣位置按压到位即可，能有效提升整车总装线的装配效率，后期维修更换安全气囊或者多功能按键时，拆卸也更方便，不会因为结构设计不合理导致拆卸时损坏周边部件。
