四缸内燃机曲轴精密结构造型

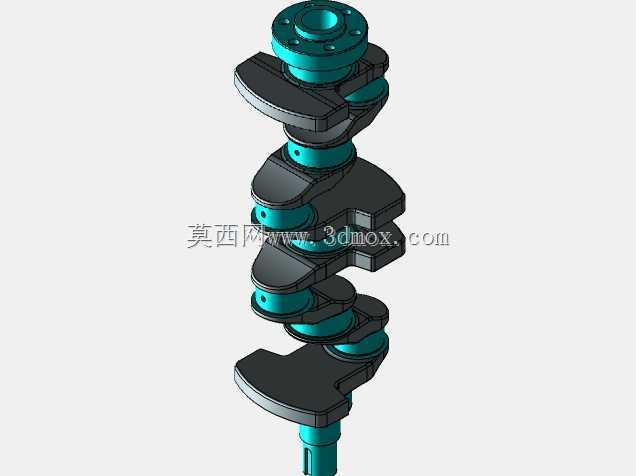

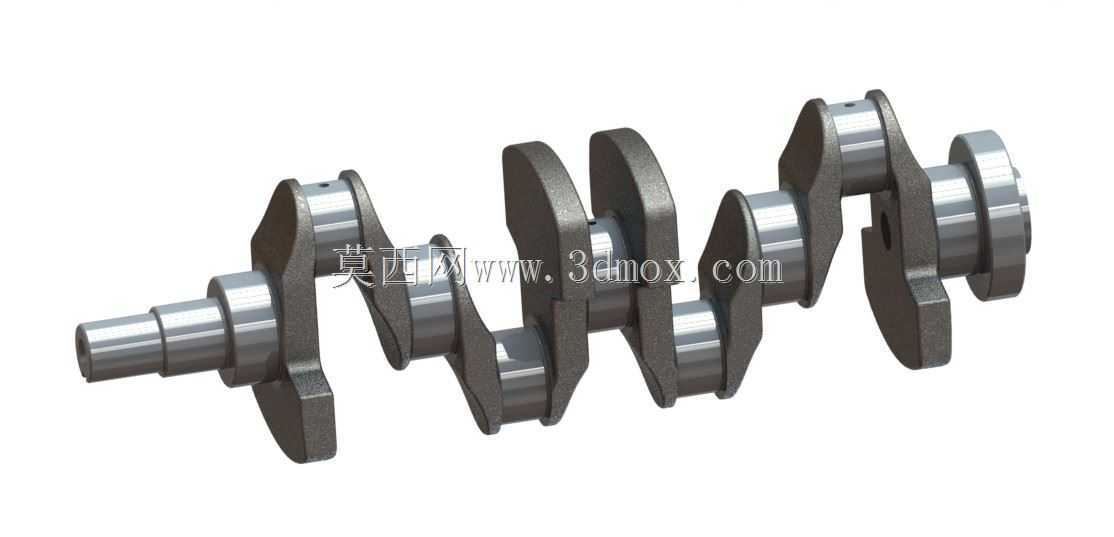

　　在往复式内燃机的动力传递链路里，曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心职能，这款四缸机型曲轴的三维结构，完整还原了量产车用动力单元核心运动件的全部几何特征。从整机装配边界来看，曲轴沿轴向依次布置前端动力输出轴颈、四组曲柄连杆机构、后端飞轮连接法兰，轴向各轴段的直径阶梯变化完全匹配缸体主轴承座的安装跨度，两端轴颈预留的油封配合位、键槽与定位法兰孔位，可直接对应缸体前端盖、后端飞轮壳的装配公差要求，建模时各回转面的同轴度约束、曲柄销与主轴颈的平行度约束均按照实际加工工艺逻辑搭建，不存在结构干涉或装配错位问题。

　　从实际工况适配角度出发，这款曲轴的曲柄臂采用不对称配重结构，四组曲柄销按照四缸发动机的做功相位依次错开180度、180度、180度排布，运转时一阶、二阶往复惯性力可通过配重块的偏心质量实现大部分自平衡，大幅降低发动机整机振动量级。主轴颈与曲柄销的表面均做了高频淬火的工艺余量预留，轴颈过渡位置设计有圆滑卸载圆角，从根源上避免应力集中导致的疲劳断裂，这也是车用曲轴在数十万公里交变载荷工况下维持可靠性的关键结构细节。油道孔沿曲轴内部斜向贯通，从主轴颈表面延伸至曲柄销配合面，发动机运转时压力润滑油可通过内置油道持续输送到连杆大头轴承摩擦面，在高转速重载工况下形成稳定油膜，避免轴瓦烧蚀。

　　结构设计过程中，配重块的外圆轮廓严格避让缸体下部的曲轴箱内腔壁，曲轴回转时所有运动部件的包络面和缸体、油底壳之间预留了足够的安全间隙，不需要额外做运动干涉校核即可适配同系列四缸缸体的安装空间。前端轴颈的多级阶梯结构分别对应正时齿轮安装位、皮带轮定位轴肩、前端油封配合面，不同轴段的直径差形成的定位台阶，可保证正时传动系统、附件驱动皮带轮的轴向装配精度，后端法兰端面上的螺栓孔圆周排布尺寸完全匹配乘用车飞轮的安装孔位，法兰端面的定位止口可保证飞轮和曲轴的同轴度，避免动力输出时出现端面跳动。

　　这类曲轴结构广泛适配1.5-2.0升排量的自然吸气或小排量涡轮增压四缸汽油机，也可经过尺寸缩放适配同缸数的小型柴油机，在整车动力总成开发、发动机维修测绘、职业院校机械原理教学场景中，该完整三维结构可直接用于运动仿真演示：将活塞、连杆、缸体等配套构件完成装配后，可直观展示曲柄连杆机构的运动相位关系，验证不同转速下活塞行程、连杆摆角的变化规律，也可在此模型基础上开展有限元分析，校核最大爆发压力工况下曲轴的弯曲应力、扭转应力分布，优化配重块的质量分布，在保证结构强度的前提下尽可能降低曲轴自身转动惯量，提升发动机的油门响应速度。建模时所有非加工面的拔模斜度、铸造圆角均按照实际锻造曲轴的毛坯工艺要求设置，既符合模锻生产的成型逻辑，也能为后续的工程出图、数控加工编程提供准确的几何依据。
