JetsonNano载板扩展安装结构

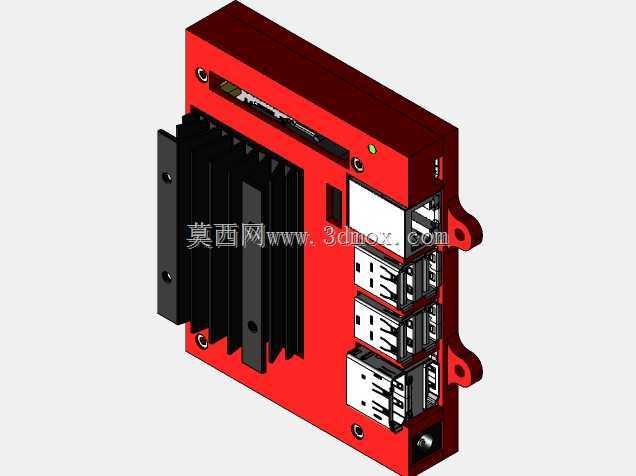

　　这套结构围绕边缘计算核心板在小型设备中的承载、散热和外设连接展开，红色载板作为主体承托件，上方黑色散热组件覆盖核心运算模块，板边布置多组插拔接口与固定点位，适用于机器视觉检测工位、移动机器人控制舱、智能采集终端、教学实验平台以及紧凑型工业网关等场景。实际设备中，计算模块往往不是孤立存在，它需要与相机、传感器、执行器、电源和通讯链路稳定连接，载板的作用就是把这些分散需求收敛到统一安装面上，使核心板、散热件和外接接口在有限空间内形成可装配、可维护的整体。

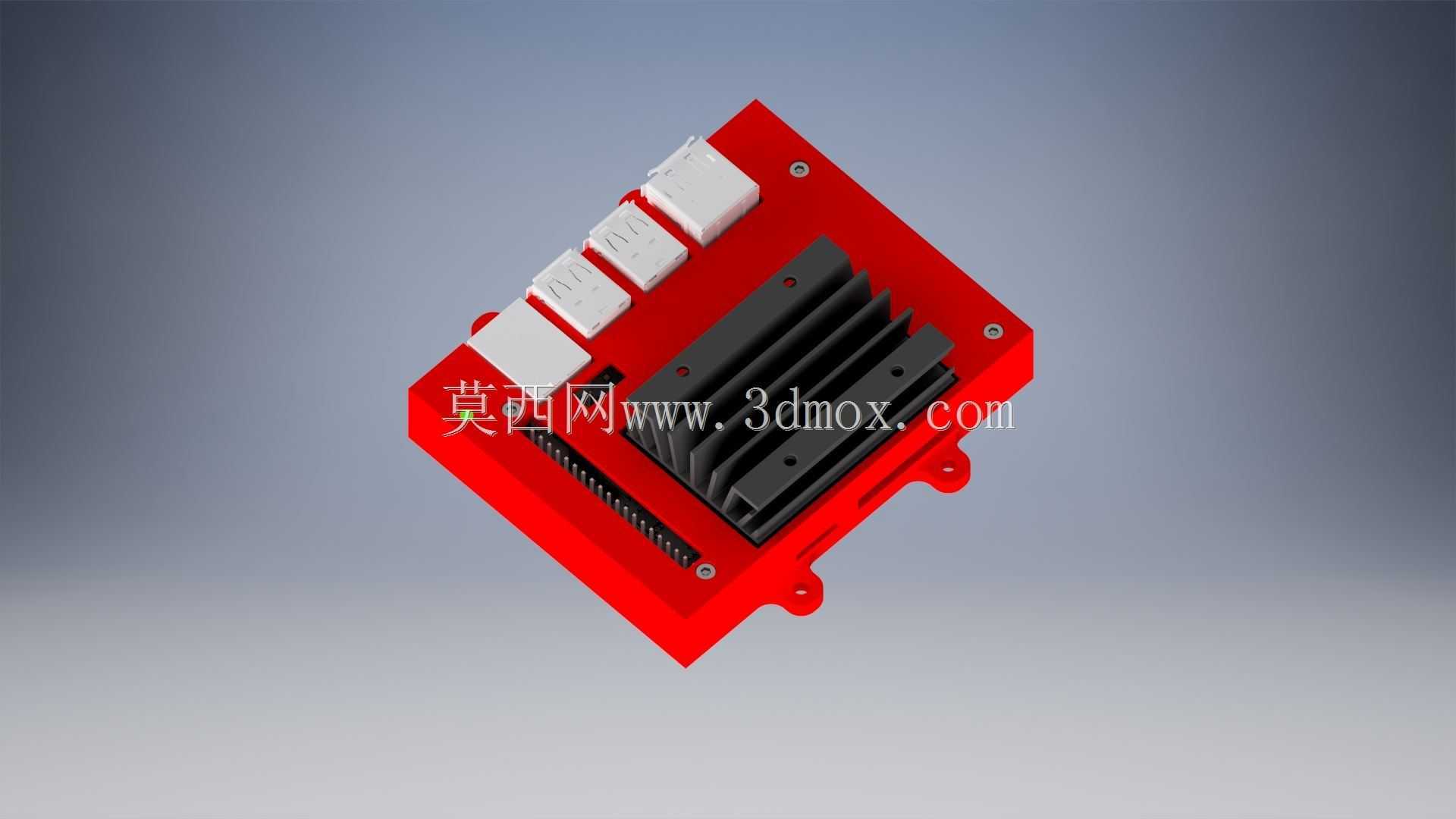

　　从布局上看，散热片位于载板上部中央，鳍片方向与板面相配合，能够在自然对流或小风扇辅助条件下形成连续风道。散热块底部与发热芯片保持贴合边界，上部多层鳍片增加换热面积，两侧预留固定孔，便于通过螺钉将散热器压装在核心模块上方。对于长期运行的视觉识别或数据采集设备，热设计不能只关注芯片本身，还要考虑箱体内部气流方向、接口线缆遮挡以及安装姿态变化；该结构将较高的散热件集中在板体中央，周边保留接口插拔空间，可减少线缆对风道的干扰。

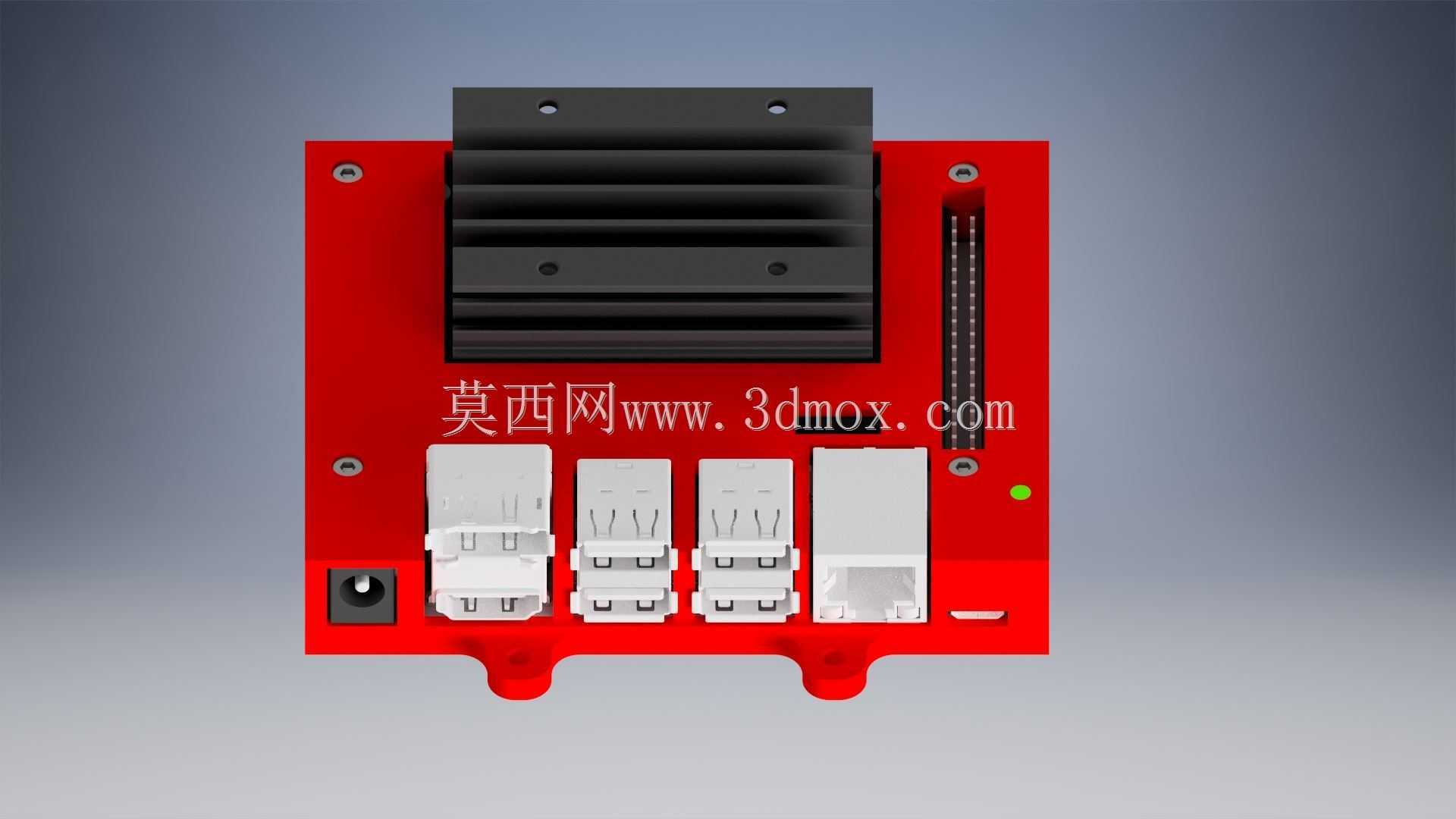

　　载板前侧布置了多组白色连接器，包含不同规格的插拔端子，用于电源输入、信号接入或外设扩展。右侧设置高速接口区域，边缘还有状态指示点位，方便调试时判断供电和运行状态。左下角独立电源接口与端子区形成区分，装配人员能够根据接口外形快速识别线路，降低误插概率。接口之间保留了手指和插头操作空间，连接器本体下方有足够板面支撑，长期插拔时不易因侧向力造成焊盘疲劳。对于需要频繁更换传感器或在实验台上反复接线的使用环境，这种接口分区方式比单纯追求最小尺寸更有工程价值。

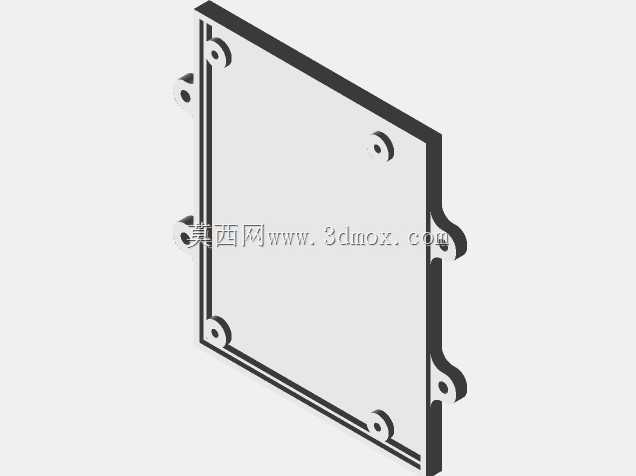

　　安装边界方面，载板四角及关键位置设置通孔，底部带有两个突出的固定耳，耳上开孔可用于将整个组件锁附到设备底板、支架或钣金立面上。核心模块组装时依赖四颗M2.5螺母和四颗M2.5×16螺钉完成约束，螺钉长度决定了散热器、板体与支撑柱之间的叠层关系。建模时需要准确表达螺钉穿过路径、螺母容纳空间以及散热器与板体之间的高度差，避免在干涉检查中只看到孔位对齐却忽略实际锁紧行程。固定耳的位置使板体不必完全贴死安装面，可为背面焊点、绝缘片和底部走线留出安全间隙。

　　结构设计思路偏向实用化集成：红色板件承担定位和接口承载，黑色散热器承担热管理，白色连接器承担外部电气连接，三类部件在色彩和形态上区分明确，也便于三维评审时快速识别装配关系。板体右侧细长接口附近设置金属固定点，可增强高频线缆插接时的结构稳定性；绿色指示灯位于接口区旁，在封闭壳体中可通过导光柱引出。整体外形接近矩形，上部散热片形成最高轮廓，前侧连接器形成主要插拔深度，底部固定耳决定整机安装跨度。

　　在三维建模和设备选型时，应重点核对散热器高度与外壳内壁的间隙、连接器前方线缆弯曲半径、螺钉长度与支撑柱高度匹配关系，以及固定耳与周边钣金件的孔位一致性。若设备处于振动环境，还可在载板与支架之间增加减振垫，但需重新核算螺钉有效啮合长度。该结构不是单纯展示电路板外形，而是把计算模块的安装、散热、接线和维护动作纳入同一机械框架，适合作为嵌入式控制终端详细设计时的空间参考。
