带侧边挂耳的小型导流漏斗结构

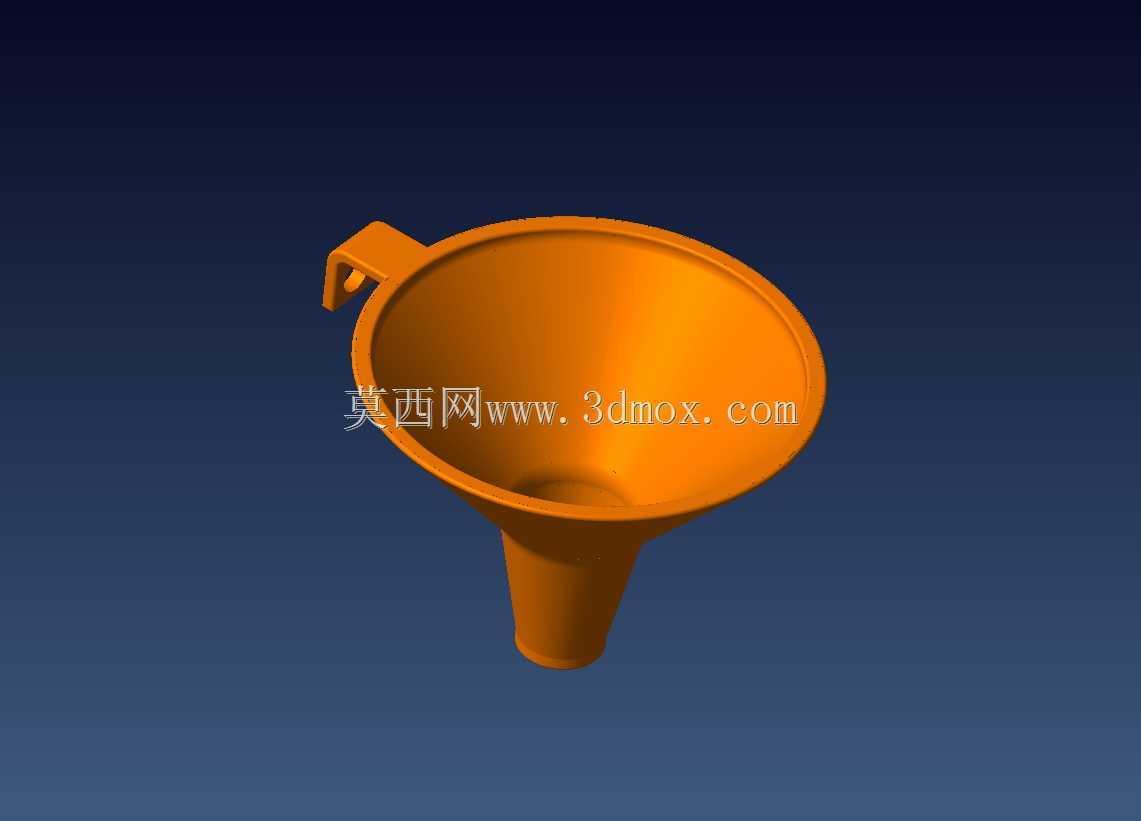

　　这个小型漏斗的结构重点不在复杂曲面数量，而在导流路径、出口管径、壁厚过渡和侧边挂耳之间的协调。整体采用上宽下窄的锥形腔体，上口形成较大的接料范围，下部收缩为短直管出口，使液体或细小颗粒在进入小口容器时能够集中通过，减少外溅和偏流。锥面不是简单的等角度直锥，靠近上口的位置保留较平缓的承接区，物料落入后先沿内壁形成周向汇聚，再进入下段较陡的导流区；这种过渡能降低入口处的翻涌，也能让残余液体更快向出口汇集。

　　从实际使用场景看，这类小件常见于实验室分装、机油加注、清洗剂转移、食品粉料装填以及家庭维修场合。它面对的容器口径往往较小，直接倾倒容易沿瓶肩外流，因此漏斗出口需要具备足够的插入深度和较小的外径边界。模型中下接管较短，但直径明显小于上口，适合伸入窄口瓶、壶或设备注液孔。若用于机油加注，出口长度可根据加注口周围遮挡情况进一步调整；若用于粉料，则锥面角度和出口内径要兼顾流动性，避免颗粒在颈部架桥。

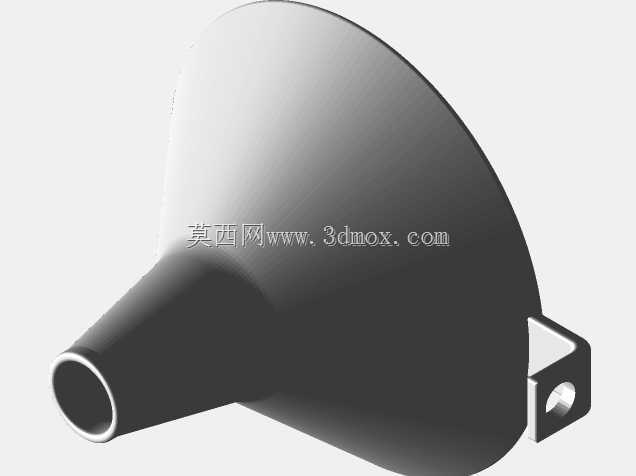

　　侧边挂耳是该结构区别于普通光面漏斗的地方。挂耳位于上口外缘，向侧方伸出并带有开口槽，形态类似卡扣或悬挂位。它的工程意义有两点：一是使用后可挂在支架、挂钩或工具板上沥干，避免斗内残液直接污染工作台；二是在批量收纳时可通过挂孔定位，使多个相同件之间保持方向一致。挂耳与上口边缘采用圆滑连接，根部宽度大于端部，受力路径从耳片逐渐扩散到口沿加强区，避免悬挂时在根部产生明显应力集中。对于塑料注塑件而言，这个位置还需要关注缩痕和翘曲，耳片厚度不宜明显超过口沿壁厚。

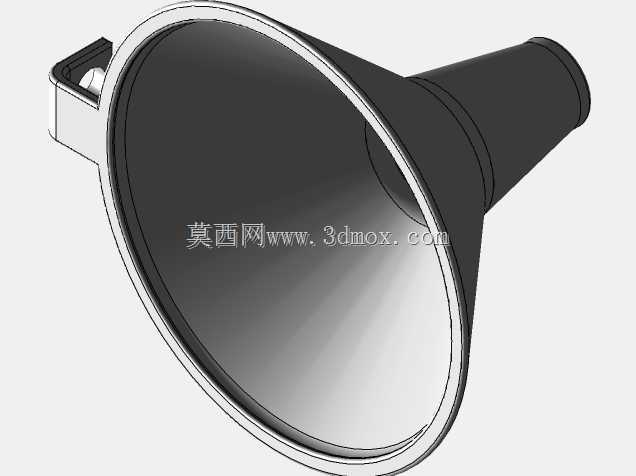

　　上口卷边或加厚边在模型中体现为环形轮廓，它承担手持和放置时的刚度。漏斗壁较薄，如果上口没有加强，受压后容易椭圆化，甚至导致放置不稳。口沿一圈加厚后，既能维持圆形开口，也能在临时搭放在容器口时承受侧向接触。锥壁向下逐渐收束，到出口短管处形成相对独立的圆柱段。短管的作用不仅是导流，还包括定位：插入瓶口后，圆柱段与瓶口内壁形成近似同轴关系，倾倒过程中漏斗不易滑移。

　　建模时应优先保证内腔连续，不能只做外观锥面而忽略出口交接。内锥面与出口内孔之间需要圆角过渡，圆角过小会在液体表面张力作用下形成滞留圈，粉料也容易在环肩处堆积；圆角过大则会缩短有效直管段，影响插入定位。外壁过渡可与内壁对应，保持整体壁厚趋于一致。若按常见热塑性塑料件考虑，壁厚宜均匀，上口加强边和挂耳根部可适当加厚，但要通过渐变方式完成，避免局部材料堆积。

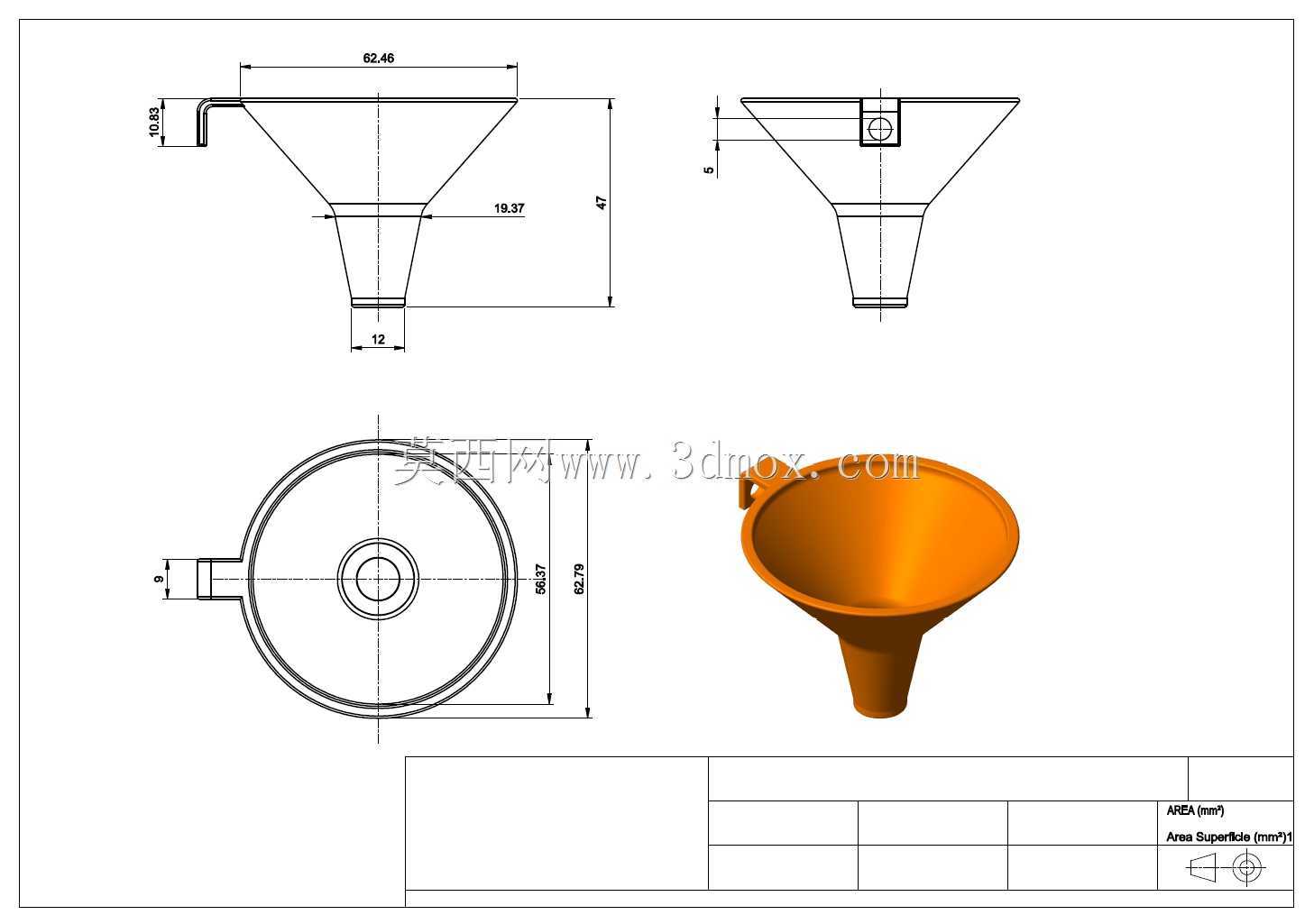

　　外形尺寸边界方面，最大轮廓来自上口直径和侧向挂耳，收纳空间不能只按圆锥投影判断。挂耳使单侧宽度增加，挂钩或料架开槽位置需要避开锥面最大外径。出口外径是装配边界中的关键值，它应小于目标容器口径，并保留合理间隙；间隙过小，插入和拔出会因液体膜吸附而发涩，间隙过大则定位不足。漏斗总高度由锥面收缩比决定，锥高过大虽然导流更顺，但手持稳定性下降；锥高过小则物料下落路径短，容易在大口腔内旋流。

　　表面处理上，内壁应以光滑连续为原则，尤其在锥面与短管交接区，不应出现台阶、逆锥或局部凹坑。外壁可以保留轻微脱模斜度，便于注塑后开模。出口端面建议做平整切断或小倒角，既方便插入瓶口，也能减少滴液时沿外管壁回爬。挂耳开口槽的边缘需要倒圆，防止频繁挂取时划伤挂钩或使用者手部。

　　从结构校核角度看，这个件承受的主要不是大载荷，而是手持捏压、瓶口支撑和悬挂拉力。口沿环向刚度决定捏压变形，挂耳根部决定悬挂可靠性，出口短管则决定插入时的抗弯折能力。若采用透明材料，可观察液面和残留；若采用耐油材料，则适合车间油品转移；若用于食品场景，材料和表面光洁度需要满足相应卫生要求。三维建模时把内腔、壁厚、挂耳根部圆角和出口边界作为核心特征，后续无论用于3D打印验证还是注塑模具设计，都能较快转入工程落地。
