工业散热用轴流风扇结构设计方案

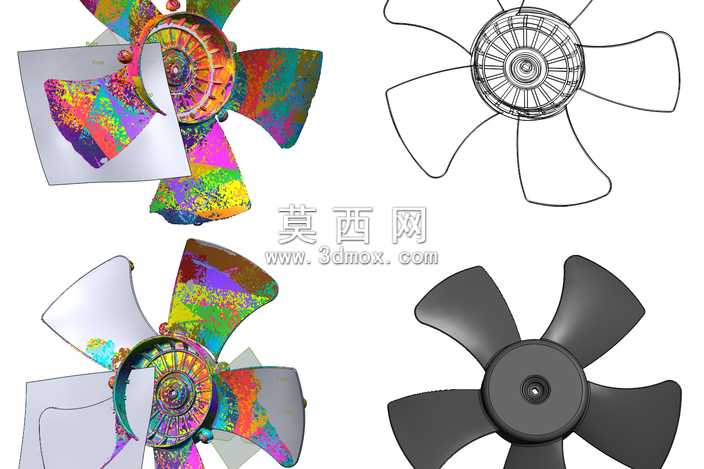

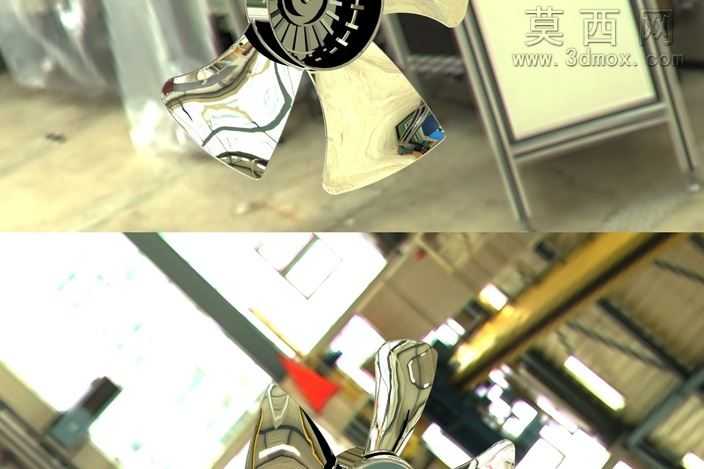

本作品为工业散热场景应用的轴流风扇三维建模成果，建模过程依托逆向工程思路结合正向结构优化完成，首先通过三维扫描获取实体风扇的点云数据，在Rapidform软件中完成点云降噪、特征线提取、曲面拟合等预处理工作，将处理后的点云数据导入Geomagic软件完成曲面重构，再导入Solidworks软件中进行实体化建模与结构细节完善，最终形成完整的可编辑参数化三维模型。模型完整还原了轴流风扇的核心结构，包含扇叶、轮毂、安装基座三大核心部件，扇叶部分采用了符合空气动力学的曲面造型，建模过程中对扇叶的翼型截面、扭转角度、叶根过渡圆角都进行了精准还原，曲面曲率连续无破面，能够直接导入流体仿真软件进行风阻、风量、风压的性能模拟。轮毂部分还原了与电机输出轴配合的安装孔位、键槽结构以及动平衡配重槽，尺寸公差符合通用工业散热风扇的装配标准，可直接用于后续的装配干涉检查与工程图导出。材质渲染方面，扇叶部分采用了半透明工程塑料材质，还原了实物的透光质感与表面光泽度，轮毂部分采用哑光黑色工程塑料材质，金属安装轴部分赋予了抛光金属材质，通过环境贴图与光照参数调整，渲染效果能够清晰展示扇叶的曲面弧度与各部件的装配关系。设计过程中兼顾了散热性能与结构强度，扇叶与轮毂的连接位置做了加厚过渡处理，避免长期高速运转出现应力集中断裂的问题，整体结构紧凑，适配各类散热器、电控柜、工业设备的风冷散热需求，模型所有特征均保留参数化编辑权限，可根据实际应用场景调整扇叶数量、直径、安装尺寸等参数，无需重新建模即可快速衍生不同规格的散热风扇方案。
