汽车发动机进气歧管结构设计模型

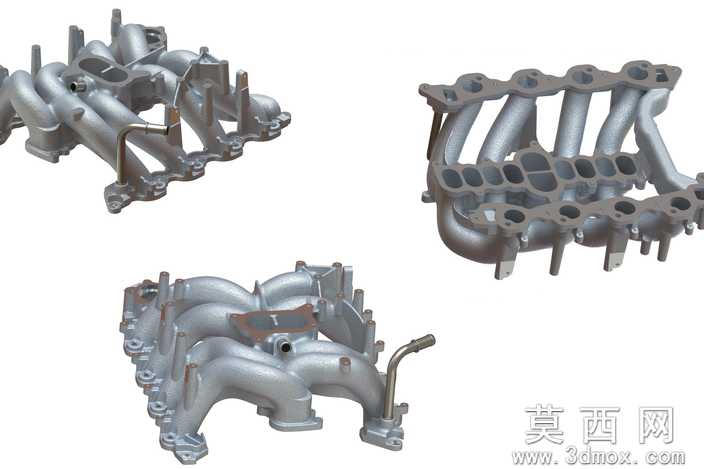

做这个进气歧管模型的时候，最先卡壳的是气道曲面的顺滑度，一开始直接扫掠出来的管壁在转角位置有明显的曲率突变，要是真按这个结构做铸造，气流在拐角处会形成紊流，直接影响各缸的进气均匀性。后来反复调整引导线的控制点，把每一段气道的截面变化率控制在合理区间，尤其是靠近缸盖安装面的那几个分支管口，特意做了渐扩的过渡段，避免气流进入气缸前出现流速骤降的问题。

结构上没做多余的花哨设计，毕竟进气歧管是要装在发动机上长期受振动的部件，那些安装凸台的位置都特意加了加厚的筋位，不是随便凸一块就完事，筋的走向顺着螺栓锁紧的受力方向走，能减少长期使用后安装位开裂的风险。侧面那个引出的小金属管路接头，一开始想直接做一体结构，后来考虑到实际装配里这个接头要接真空管，需要一定的抗扭强度，特意把接头和主体的连接位置做了圆弧过渡，没有留尖锐的直角，既方便铸造的时候脱模，也能避免应力集中。

曲面处理阶段最费时间的是几个气道交汇的腔体部分，一开始布尔运算出来的交线有碎面，渲染的时候光影会出现断层，后来把交汇区域的曲面重新做了桥接，让各个分支气道和主腔体的衔接处完全顺滑，没有硬棱。材质调试的时候选了铸铝的质感，特意把表面做了轻微的磨砂颗粒感，还原真实铸造件的表面肌理，金属反光度没调太高，毕竟铸铝件不是抛光件，不会有镜面一样的反射，那些加工过的安装密封面单独给了稍亮一点的材质，区分开铸造面和机加工面的差异。

装配逻辑上也对着实车的安装空间做了适配，各个安装孔的位置间距都留够了螺栓拆装的操作空间，不会出现螺栓拧进去的时候扳手被旁边的管壁挡住的情况。整个模型没有做脱离实际生产的理想化结构，每一处壁厚、每一个凸台的尺寸都参考了量产进气歧管的参数，不管是用来做结构教学演示，还是做进气仿真的基础模型，都能直接用，不会出现和实际加工逻辑相悖的硬伤。
