52mm规格可打印仪表固定支架结构

　　在工业现场仪表运维、小型设备加装仪表的场景里，经常会遇到配套仪表固定夹遗失、原配支架损坏无法适配的问题，这类小配件单独采购往往起订量高、交期长，很多运维人员会选择自行加工适配的固定结构，这款52mm直径的仪表固定支架就是针对这类场景设计的可直接打印使用的结构件。

　　从实际使用场景来看，这类支架主要适配外径52mm的圆形指针式或数显仪表，常见于小型稳压设备、桌面测试仪器、DIY工控装置的仪表加装场景，不需要开模或者复杂的机加工流程，采用熔融沉积成型的3D打印工艺即可制作，打印完成后不需要额外的二次精加工，去除支撑毛刺就可以直接投入使用。

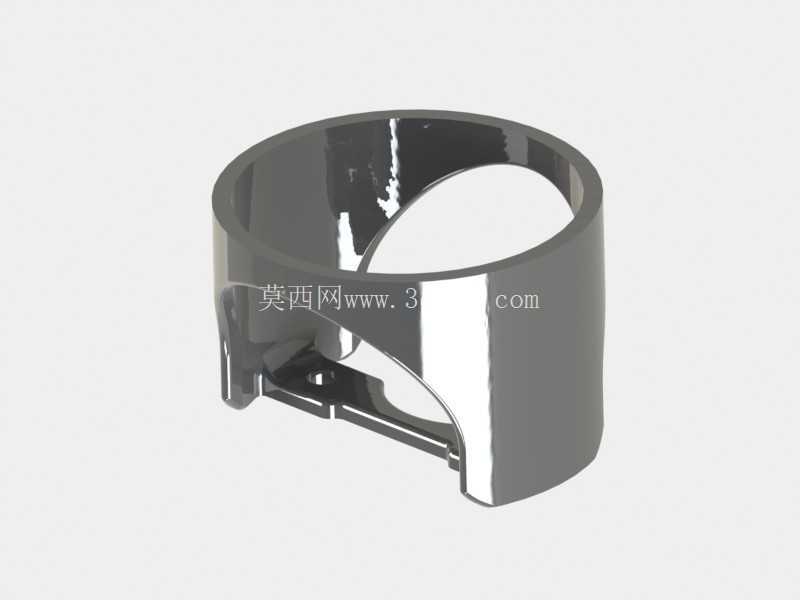

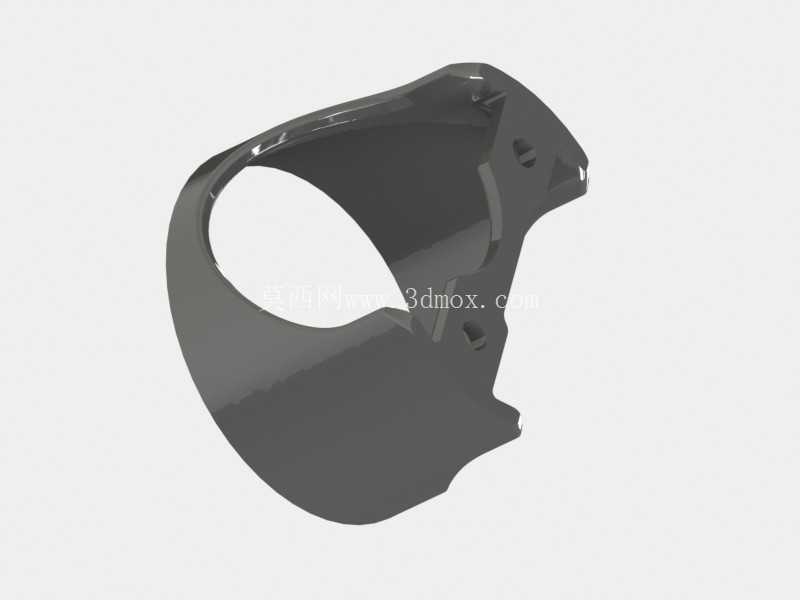

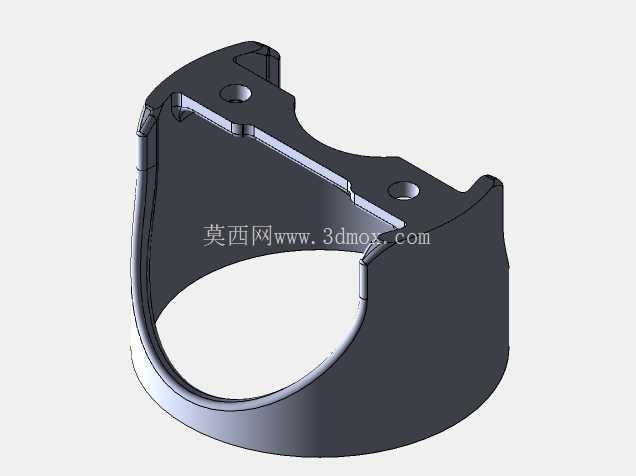

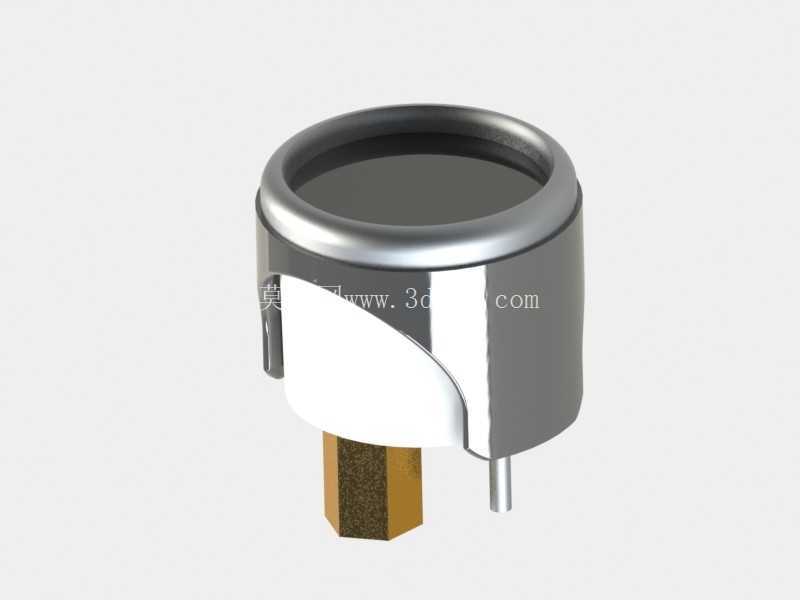

　　结构设计上，这款支架采用半包式环抱结构，主体环形部分的内径严格匹配52mm仪表的外径公差，环形侧壁的厚度经过受力校核，既保证抱紧仪表时不会出现形变松脱，也不会因为壁厚过大导致打印耗材浪费、打印时间过长。支架一侧设计了一体化的安装固定脚，其中一个固定脚采用带黄铜嵌件的安装位，能够适配标准规格的安装螺丝，避免塑料螺纹反复拆装后出现滑牙失效的问题，另一侧的定位插脚可以直接卡入设备面板的预留定位孔，安装时不需要额外调整对位，单人就可以完成仪表的装配固定。

　　考虑到3D打印的工艺特性，整个结构没有设计大角度的悬空结构，所有需要支撑的位置都做了45度以上的自支撑倒角，打印时不需要添加大量的支撑结构，既减少了打印后处理的工作量，也避免了支撑拆除后在配合面留下毛刺影响装配精度。环形抱紧部分的边缘做了R0.5的圆角处理，既可以避免安装时刮伤仪表外壳的漆面，也能减少打印过程中的边缘翘曲问题，提升打印成品的合格率。

　　安装边界方面，这款支架的整体外轮廓直径比仪表外径大6mm，安装时在设备面板上需要预留的开孔尺寸为53mm，固定脚的中心距为38mm，安装孔适配M3规格的螺丝，突出面板的安装高度仅为12mm，不会占用过多的设备内部空间，适合在紧凑的设备腔体内部使用。支架的抱紧力经过实际测试，在常规的工业设备振动环境下，不会出现仪表松脱、移位的问题，能够满足现场长期使用的可靠性要求。

　　不同于市面上通用的可调式仪表支架，这款支架是针对52mm这个常用仪表规格做的专属适配结构，没有多余的调节机构，整体结构更简洁，打印成本更低，对于经常需要加装同规格仪表的运维人员、DIY设备制作者来说，只需要常备对应的打印耗材，就可以随时制作需要的固定支架，不需要等待配件采购周期，也不需要为了单个小配件支付额外的物流和采购成本。在结构细节上，支架的环形内侧没有做防滑齿结构，避免刮花仪表的塑料外壳，而是通过尺寸公差的过盈配合实现抱紧，安装时只需要将仪表顺着环形开口压入即可，不需要额外的紧固件来固定仪表本身，拆装都十分方便。

　　从建模逻辑来看，整个结构的特征全部采用参数化绘制，所有的尺寸都可以根据实际使用的仪表外径、安装孔位进行快速调整，如果遇到其他直径的同类型仪表，只需要修改环形内径、固定脚位置的参数，就可以快速衍生出适配其他规格的支架结构，不需要重新从零开始建模，对于结构设计从业者来说，这类参数化的小零件模型也可以作为通用件存入自己的标准件库，遇到类似的设计需求时可以直接调用修改，大幅提升设计效率。
