双色啮合直齿排挡传动齿轮组

　　这套双色直齿齿轮组的建模工作，最先要敲定的并非齿形参数，而是两轴的中心距边界——在小型排挡演示机构、桌面级传动实训台这类紧凑空间里，齿轮外圆与箱体侧壁、相邻拨叉构件的安全间隙往往只有几毫米，齿顶圆一旦超出预留边界，装配时就会出现运动干涉。建模过程中先以分度圆相切作为啮合基准，两个齿轮的齿数差直接决定传动比，齿数较多的从动轮输出转速更低、扭矩更大，齿数较少的主动轮则适配输入端的高速小扭矩工况，二者齿宽保持一致，保证啮合时沿齿向的接触面积均匀分布，避免偏载造成局部齿面磨损。

　　从实际应用场景来看，这类外露式啮合齿轮组常出现在机械原理教学教具、简易手动排挡演示装置、小型轻工设备的动力传递支路中，不需要封闭油浴润滑的场合下，直齿的轴向力为零这一特性优势十分明显：支撑轴仅需承受径向载荷，选配普通深沟球轴承即可满足定位要求，不需要额外布置角接触轴承或止推结构来抵消轴向分力，轴系结构得以大幅简化。齿廓采用标准渐开线造型，齿根处做了圆滑过渡处理，没有尖锐应力集中棱边，这一细节在3D打印快速成型或者注塑小批量试制时尤为关键——尖锐内角在成型冷却过程中容易产生应力开裂，圆角过渡既能提升制件强度，也能让脱模工序更顺畅。

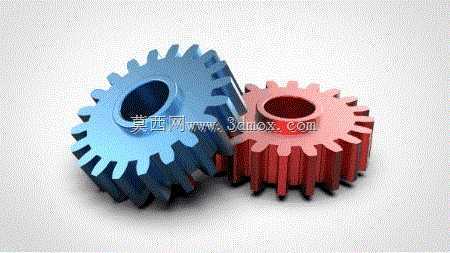

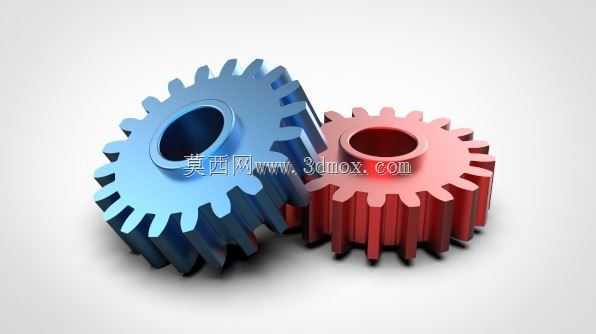

　　设计思路上，两个齿轮采用差异化配色并非单纯为了视觉区分，在装配校验和运动仿真阶段，异色齿面可以非常直观地观察啮合接触斑点的位置：正常啮合时接触痕迹应分布在齿面节线附近，若痕迹偏向齿顶或齿根，就说明中心距存在偏差，需要回头调整轴孔的定位尺寸。齿轮中心的通孔与轴的配合选用过渡配合，孔壁预留键槽位置，实际生产中可以通过平键传递扭矩，避免齿轮与轴之间出现相对转动；轮毂部分的厚度略大于齿宽，既给键的安装留出足够轴向空间，也能提升齿轮与轴的配合接触长度，减少运转时的晃动量。

　　外形尺寸层面，两个齿轮的外径根据预设传动比匹配，整体厚度控制在窄幅区间，适配薄型安装面板的布局；安装时两轴的平行度公差需要严格控制，若两轴出现歪斜，齿向接触不良会引发运转噪音增大、齿面局部过早磨损的问题。齿轮端面没有多余的凸台结构，尽可能压缩轴向占用空间，在多挡位齿轮排布的排挡机构中，相邻挡位齿轮之间的挡圈、同步构件都需要轴向占位，紧凑的齿轮厚度能给换挡操纵机构留出更多布置余量。齿顶倒角做了微小处理，装配时两个齿轮更容易滑入啮合位置，不会出现齿顶顶撞无法装配的情况，运转过程中也能减少齿顶棱边剐蹭带来的异响。这类齿轮组在低速轻载的演示、传动场景下，不需要复杂的修形工艺，标准渐开线齿形即可保证恒定传动比，运动传递平稳准确，完全满足实训演示、小型设备动力传输的使用需求。
