四十五齿标准模数斜齿传动轮结构

　　这款斜齿轮的参数设定为45齿、模数2、压力角20°、螺旋角20°，属于平行轴动力传递场景里十分常用的中低速重载传动零件，在各类通用减速装置、轻工输送设备、机床进给传动链以及小型工业动力机组中都能见到同规格零件的应用。和直齿轮相比，斜齿的轮齿在进入啮合时并不是沿整个齿宽同时接触，而是从齿端逐步切入、再沿齿向缓慢滑出，啮合过程的重合度明显更高，运转时的冲击、振动和噪声都能得到有效抑制，尤其适合转速不低、要求传动平稳的工位。

　　从实际选型的角度看，2mm模数搭配45齿的规格，分度圆直径可以直接通过齿数与模数的乘积算出，齿顶圆、齿根圆尺寸也都遵循标准渐开线圆柱齿轮的计算逻辑，设计时不需要额外做非标齿形修正，只要配对齿轮的模数、压力角、螺旋角旋向与中心距匹配，就能完成平顺的动力啮合。20°压力角是工业传动里应用最广泛的齿形角度，齿根厚度充足，抗弯承载能力比小压力角齿形更有优势，在频繁启停、带负载启动的工况下，齿根出现疲劳断裂的风险更低。20°螺旋角的取值兼顾了轴向力与传动平稳性：螺旋角过小，斜齿降噪、提升重合度的优势发挥不充分；螺旋角过大，啮合时产生的轴向分力会明显升高，对支撑轴承的轴向承载能力、箱体的轴向限位结构都提出更高要求，20°左右的螺旋角是通用传动场景下平衡性能与成本的常用选择。

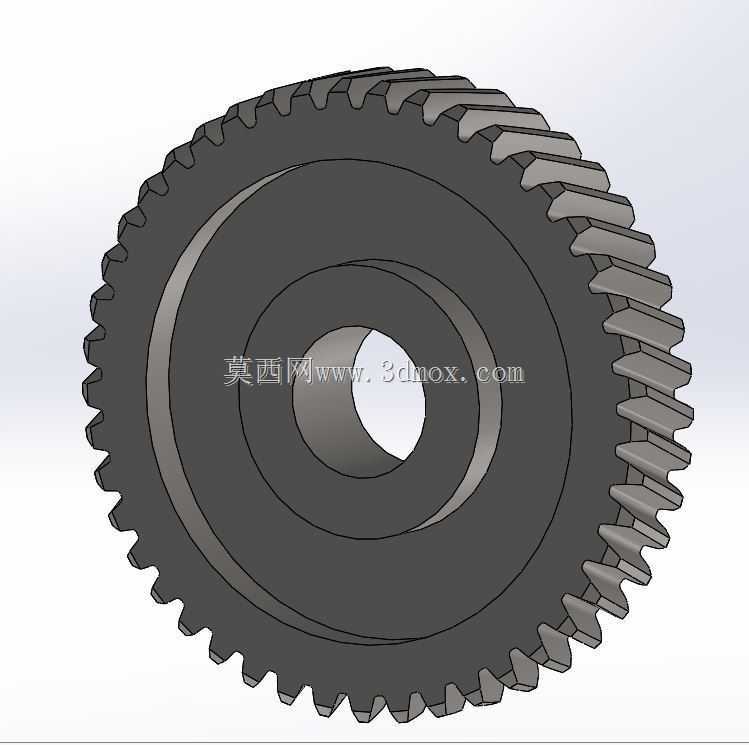

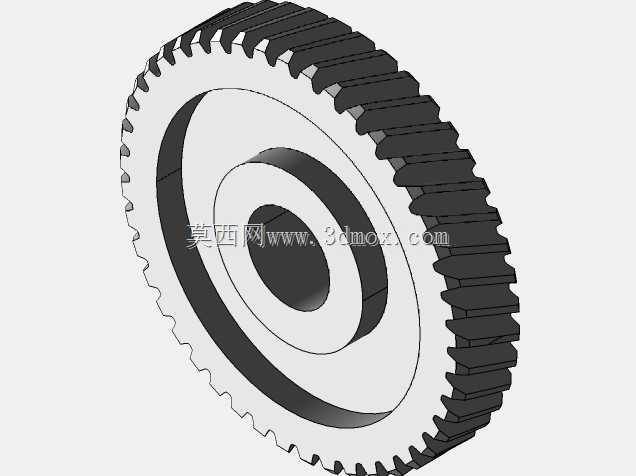

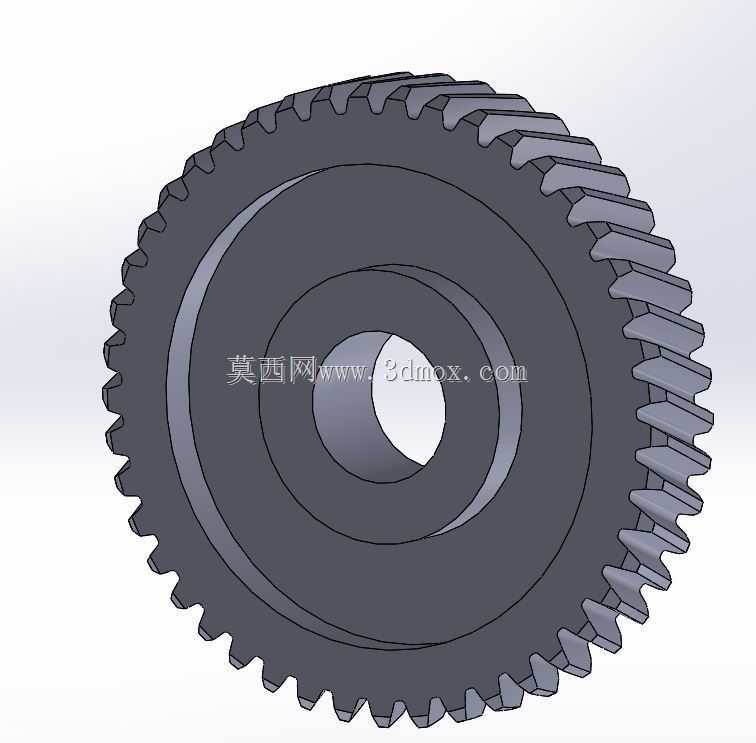

　　结构上这款齿轮采用了实心腹板加中心通孔的布局，没有设计额外的减重孔或键槽细节，中心孔用于穿装传动轴，实际投产时可以根据配合轴径的尺寸精加工内孔，再配套平键、过盈配合或者涨紧套的方式实现周向固定。齿轮的齿宽方向尺寸充足，轮齿沿螺旋方向完整延伸，啮合接触线沿齿向斜线分布，多齿同时承载的特性让单位齿宽的载荷分布更均匀，同等模数和齿宽下，斜齿轮的允许传递扭矩要比同参数直齿轮高出一截。齿轮的轮毂部分和轮缘之间通过平滑过渡的腹板连接，没有尖锐的应力集中拐角，在热处理和受载运转时，腹板与轮毂交接的位置不容易出现应力裂纹，结构刚性足以支撑常规传动工况下的载荷。

　　在设备布局阶段，工程师需要提前核算安装边界：齿轮的齿顶圆是整轮的最大径向轮廓，装配时要保证齿顶和箱体内壁、相邻运动部件之间留有足够的安全间隙，避免运转过程中出现刮擦；轴向方向要考虑斜齿轮啮合产生的轴向力，配对使用的两个斜齿轮旋向相反，轴向力方向也相反，支撑轴承通常选用能同时承受径向力和轴向力的角接触球轴承或者圆锥滚子轴承，在轴系设计时还要预留轴向限位结构，防止齿轮受载后出现轴向窜动，导致齿面接触偏载。如果是多级减速传动里使用这款齿轮，它既可以作为高速级的从动轮，也可以作为低速级的主动轮，搭配对应齿数的配对齿轮就能得到需要的传动比，45齿的齿数选择在通用减速比序列里适配性很强，既不会因为齿数太少出现根切问题，也不会因为齿数过多导致齿轮径向尺寸过大，挤占箱体内部空间。

　　建模过程中齿形的生成严格遵循渐开线生成逻辑，螺旋齿面通过沿螺旋线扫描切齿完成，齿顶、齿根的过渡圆角都按照标准工艺要求保留，既还原了实际零件的加工形态，也方便后续做干涉检查、啮合仿真和有限元强度校核。在维护层面，这类斜齿轮通常采用油浴润滑或者喷油润滑，齿面啮合时的相对滑动可以带动润滑油覆盖整个接触区域，减少齿面磨损，长期运行时只需要定期检查齿面接触斑点、轴承游隙和润滑油状态，就能保证传动系统长期稳定运行。
