1.5千瓦雕刻主轴夹持固定座结构

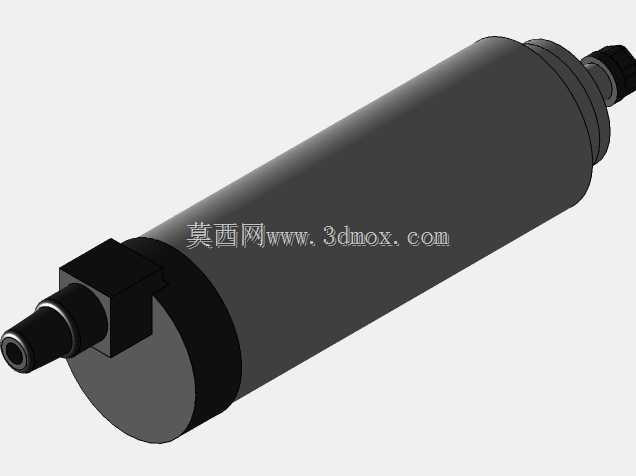

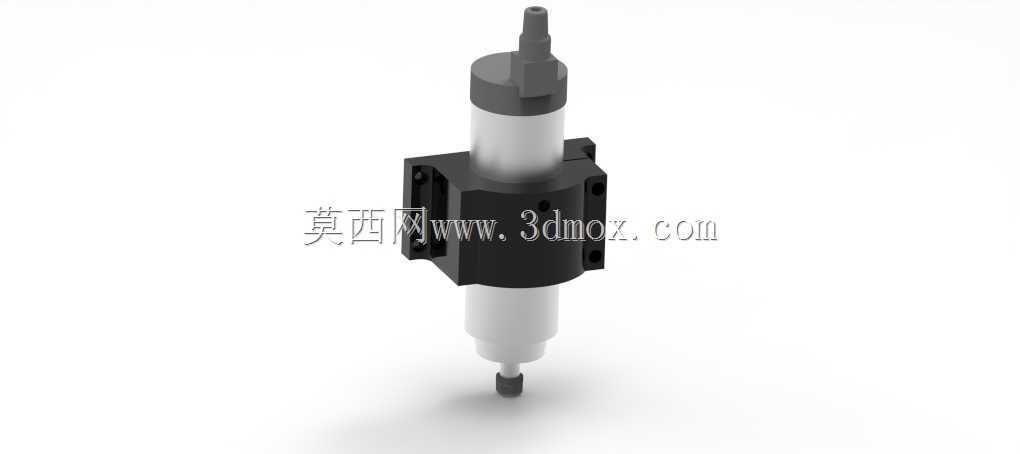

　　这套夹持固定结构主要面向小型数控雕刻、铣削加工设备的主轴安装场景，常见于桌面CNC、木工雕刻机、轻型铝板加工机以及改装型切削设备。1.5千瓦风冷主轴在实际使用中转速高、轴向载荷集中，若固定方式不可靠，加工过程中容易出现主轴偏转、振动放大、刀具纹路不均等问题。该结构通过环抱式支架将主轴本体约束在设备运动轴端，使主轴轴线与Z向进给方向保持稳定一致，为铣削、钻孔、雕刻和轻切削提供可靠支撑。

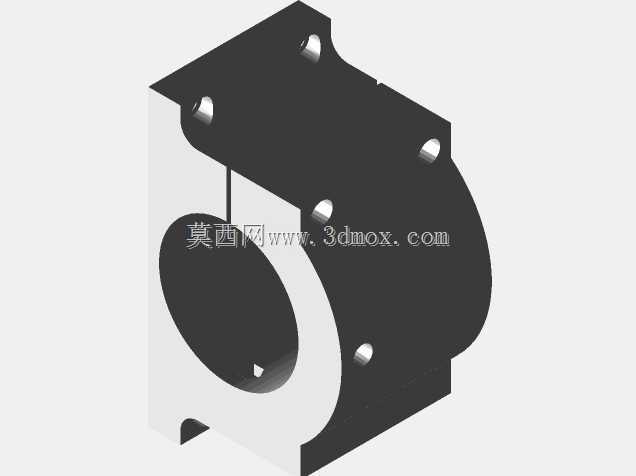

　　从功能上看，固定座并不承担主轴内部动力传递，而是解决主轴与设备机架之间的定位、夹紧和安装接口问题。支架内孔按65mm主轴外径进行匹配，形成周向包覆，能够限制主轴在径向的晃动和扭转。环抱区域保留足够接触面积，避免局部夹紧造成外壳压伤；同时，支架两侧设置安装面和孔位，可通过四个M5螺钉与设备滑座或Z轴连接板固定。对于机架安装空间有限的情况，这种孔位布置便于在铝型材板、钢板或自制移动座上直接对位。

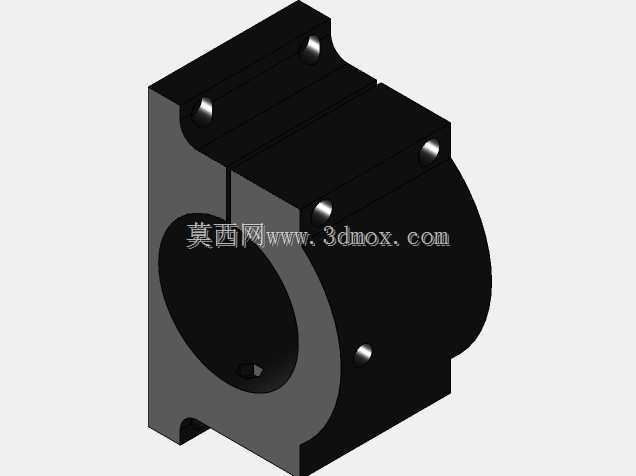

　　夹紧逻辑采用分体抱箍思路。支架侧面预留紧固位置，通过两个M6螺钉配合螺母，将开口两侧逐步收紧，使支架内孔抱紧主轴外壳。设计时需要控制开口间隙和螺钉预紧力：间隙过小，装配时主轴难以穿入；间隙过大，则螺钉行程增加，抱合力分布不均。实际建模中应保证抱紧面在螺钉锁紧后能够均匀贴合主轴圆柱面，而不是仅在局部棱边受力。对于高速主轴而言，均匀夹持可以减少外壳应力集中，也能降低因偏心夹持带来的振动。

　　除主安装孔外，结构还利用另外两个M5螺钉进行定向约束。该设计主要用于防止主轴在重切削或启停瞬间发生周向转动，尤其是主轴带电缆、气管或散热结构时，旋转位移可能拉扯线缆。定向螺钉不宜直接顶伤主轴外壳，较合理的做法是在支架对应位置形成压紧点或配合平面，使约束作用落在允许接触的区域。若在后续加工中采用顶丝方案，还应在主轴允许夹持范围内增加铜皮或尼龙垫，以保护外壳表面。

　　外形尺寸方面，核心边界由65mm内孔直径、主轴插入长度、支架宽度以及两侧安装孔间距共同决定。建模时需要重点检查主轴穿入后与Z轴滑座、拖链、刀具夹头和工作台之间的空间关系。主轴下端伸出长度会影响有效加工行程，伸出过长会降低刚性，伸出过短则可能导致刀夹或螺母与工件干涉。固定座应尽量靠近主轴受力区段，在保证散热和接线空间的前提下，让夹持中心靠近切削端，以缩短悬臂长度。

　　结构外形采用块状支架加侧向加强肋的形式，既方便3D打印或机加工成型，也能在轻量化与刚性之间取得平衡。若采用打印件制作，应关注层纹方向与受力方向的关系，螺钉孔周围需要设置足够壁厚，必要时嵌入金属螺母或使用热熔铜螺母，以提高反复锁紧后的耐久性。若采用铝板或钢板加工，则可将抱箍座做成剖分式结构，通过铣削内孔保证同轴度，并在安装背面铣平基准面。

　　在三维建模过程中，应先建立主轴圆柱基准，再围绕轴线生成支架内孔和抱紧开口。安装孔位置需要结合设备Z轴滑座孔系确定，不能只按模型外观排布。M6夹紧螺钉的通道、螺母容纳槽、扳手操作空间以及M5固定螺钉的沉头区域都应单独检查，尤其是装配状态下工具能否进入、螺钉是否与主轴外壳干涉。对于运动设备，还要复核主轴夹具随Z轴上下移动时，是否会碰到限位开关、线缆支架或机床防护罩。

　　该结构的实用价值在于把标准主轴转化为可集成到自定义设备中的模块化部件。设计者在选型时可根据主轴直径、功率、切削负载和机架板厚调整支架宽度、孔距和抱紧长度；在轻型木工、塑料雕刻工况下，塑料打印件可满足验证需求，而在金属轻铣或长时间运行场景中，更适合采用金属加工件。整体结构思路清晰，安装接口明确，既适合作为小型CNC设备的主轴固定方案，也可作为类似圆柱动力部件夹持座设计的参考。
