多轮式航空前起落架缓冲承力结构

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756912
  • 多轮式航空前起落架缓冲承力结构
  • 多轮式航空前起落架缓冲承力结构
  • 多轮式航空前起落架缓冲承力结构

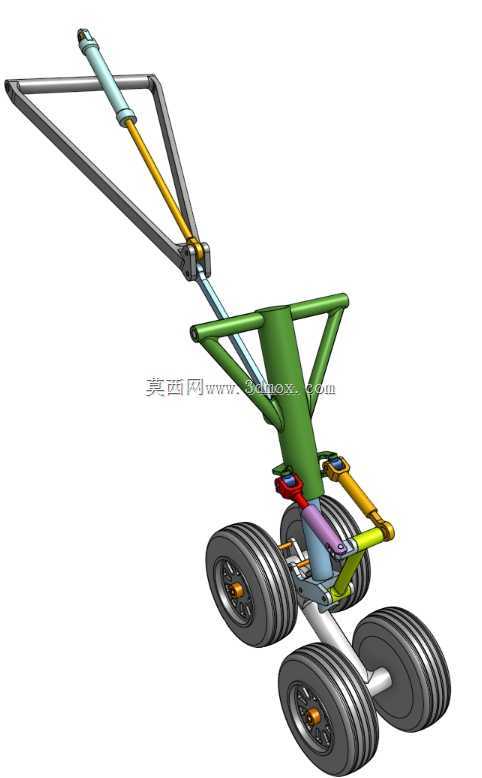

  这套前起落架结构面向大型固定翼飞机地面滑跑、起降支撑与低速转向工况,整体采用多轮并列承载布局,将机身前部集中载荷通过缓冲支柱、轮轴横梁与斜撑桁架逐级分散至四组轮胎接地点,适配高总重航空器在铺装跑道、滑行道上的起降需求。前起落架作为飞机地面支撑系统的前端核心部件,不承担主起落架的大部分着陆冲击载荷,但需要在滑跑阶段维持机身俯仰姿态稳定,配合转向机构完成地面滑行方向控制,同时在着陆触地瞬间吸收前端下沉冲击,避免机身前部结构出现硬碰撞损伤。

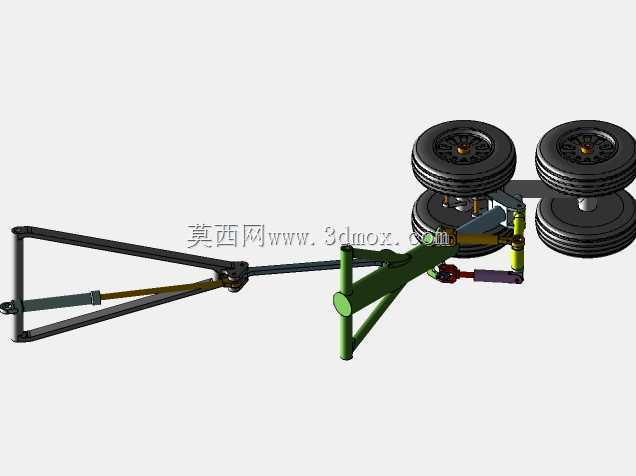

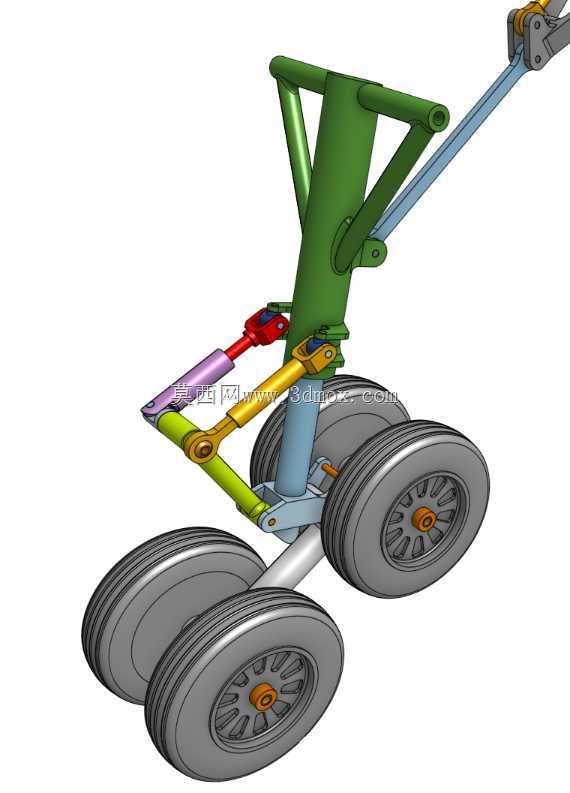

  从结构分层来看,最下端为双横梁四机轮行走总成,每侧并列布置双轮胎,轮组通过独立摇臂与中部承力基座连接,轮胎采用带纵向沟槽的航空胎造型,接地面宽、接地比压低,能够在充气压力有限的条件下分散整机前轴载荷,减小对跑道面的压强。轮轴支座内置铰接回转点,配合侧向扭力臂约束轮组绕支柱轴线的随机偏转,仅保留转向作动筒驱动下的可控转角,避免滑跑过程中轮组出现摆振。轮组上方衔接油气缓冲支柱,支柱外筒为绿色主体承力构件,内筒沿轴向伸缩,内部集成油液阻尼孔与高压气腔,着陆冲击时内筒压缩,气体被压缩储存冲击能量,油液高速通过阻尼孔将动能转化为热能耗散,伸展行程中阻尼特性抑制回弹振荡,让飞机在触地后快速恢复稳定滑跑状态。

  缓冲支柱上部连接三角形承力桁架,桁架由两根斜向支撑杆与顶部铰接座组成,构成稳定的三角传力路径:地面垂向载荷从轮组经缓冲支柱传递至桁架节点,再通过斜撑杆传递到机身机身对接接头,将集中力扩散到机身前部的加强框结构上,避免局部应力集中。桁架侧方布置黄色收放作动筒,作动筒两端分别铰接在机身固定接头与起落架活动支架上,起飞后作动筒缩回带动整个起落架绕顶部转轴转动,收入机身前部起落架舱内,降低飞行阶段的气动阻力;着陆前作动筒伸出,将起落架放下并锁定在竖直承力位置,机械锁扣到位后承担地面载荷。缓冲支柱旁还布置了紫色转向作动臂,作动臂一端连接舵机驱动连杆,另一端卡接在缓冲支柱内筒的回转凸缘上,飞行员蹬舵驱动舵机转动时,带动内筒连同下方轮组整体绕支柱轴线偏转,实现地面滑行转向,转向行程设置机械限位,避免大角度转向导致轮胎侧向刮擦或支柱受扭过载。

  安装边界方面,起落架顶部的三个铰接点位需要与机身前部加强框的预装接头精准对位,主承力转轴同轴度公差需控制在航空装配要求范围内,收放作动筒的两端铰接轴需保留足够摆动间隙,保证收放转动过程中作动筒自身姿态随动无卡滞。放下锁定状态下,缓冲支柱的竖直轴线需与机身对称面重合,轮组接地点的横向跨距、前后轮距需匹配整机前起落架载荷分配要求,保证飞机在地面转弯、刹车时不会出现侧翻风险。结构各铰接点位均预留润滑脂注油通道,日常维护时可直接在起落架舱外部注油保养,缓冲支柱的充气嘴、油液加注口均布置在地勤人员可直接触及的低位,降低外场维护难度。整套结构的传力路径清晰,承力构件、缓冲元件、作动部件、行走轮组分层布置,既满足起降阶段的冲击缓冲需求,也兼顾了地面转向、飞行收放的功能要求,可作为航空起落架设计、地面支撑装备研发的结构参考。
