拳击手6型发动机头盖三维结构设计

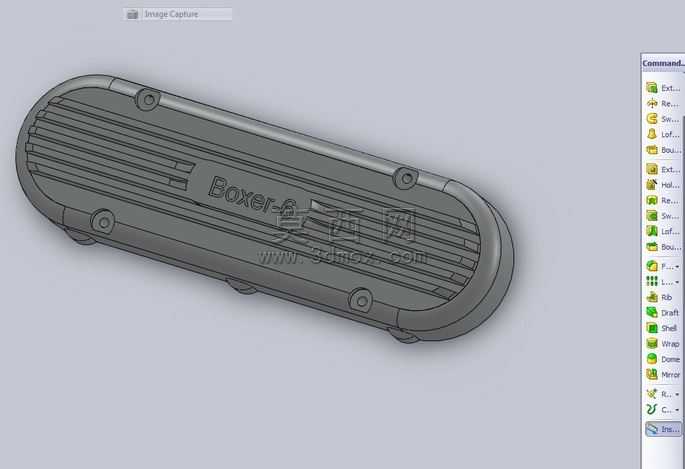

本作品为拳击手6型水平对置发动机的头盖部件三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，全程遵循机械零件设计的公差配合与工艺合理性要求。首先从发动机头盖的功能定位出发，梳理其作为引擎端部防护、密封、结构承载部件的核心需求，确定整体长圆形的轮廓基底，匹配水平对置六缸发动机的端部布局尺寸，保证与缸体端面的安装对位精度。建模阶段先绘制头盖的主体轮廓草图，通过拉伸命令生成基础壳体，再针对表面的散热需求设计平行排布的横向散热筋结构，每一条散热筋的高度、厚度、间距都经过参数化调整，既保证足够的散热接触面积，又避免筋条过密导致的铸造工艺缺陷、积灰问题。头盖表面预留的六个安装孔位，严格按照缸体端面的螺栓分布坐标定位，每个孔位都设计了沉头凸台结构，凸台处做圆角过渡处理，既提升安装后的螺栓贴合度，又避免应力集中导致的部件开裂。模型表面蚀刻的Boxer-6标识采用包覆特征制作，保证标识深度统一、边缘清晰，不会破坏头盖的整体结构强度。头盖的边缘做了双层翻边结构设计，内侧预留密封胶条的安装槽位，可适配对应规格的耐油密封胶条，保证发动机工作时机油不会从端盖缝隙渗漏，同时阻挡外部灰尘、水汽进入引擎内部。整体模型的所有边角都做了R2-R5不等的圆角过渡处理，完全符合金属铸造零件的工艺要求，避免锐边导致的加工、装配划伤问题。渲染阶段采用哑光铸铝材质模拟原厂铝合金缸盖的质感，调整材质的粗糙度、反光度参数还原金属铸件的细微颗粒感，通过环境光遮蔽效果凸显散热筋、安装凸台、密封槽的结构层次，清晰展示各部分的结构细节。整个建模过程完全遵循自顶向下的设计逻辑，所有特征参数均可编辑调整，可直接对接后续的工程图生成、模具设计、仿真分析环节，能够为水平对置六缸发动机的端盖设计、改装、教学提供精准的三维数字模型参考。
