Arduino兼容CNC纳米控制扩展板

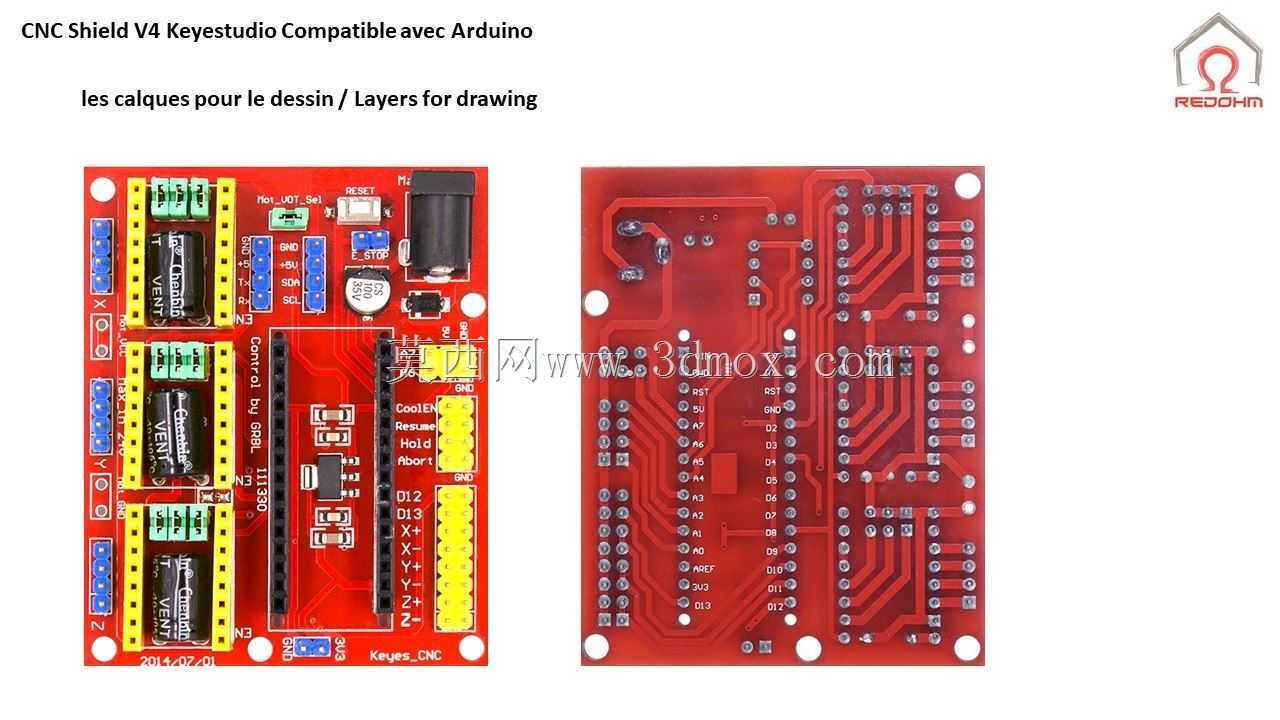

　　在小型数控设备的搭建与改造现场，控制板往往是决定整套系统能否顺畅运转的核心环节。这款兼容Arduino生态的CNC Nano Shield V4扩展板，主要面向桌面级雕刻机、小型铣床、激光切割机、写字绘图机以及3D打印机改装等轻量级运动控制场景。它的定位很明确：把主控、步进驱动接口、限位输入与电源分配集中到一块板卡上，让原本零散的接线工作收敛为标准化连接，降低自制数控设备的装配门槛。

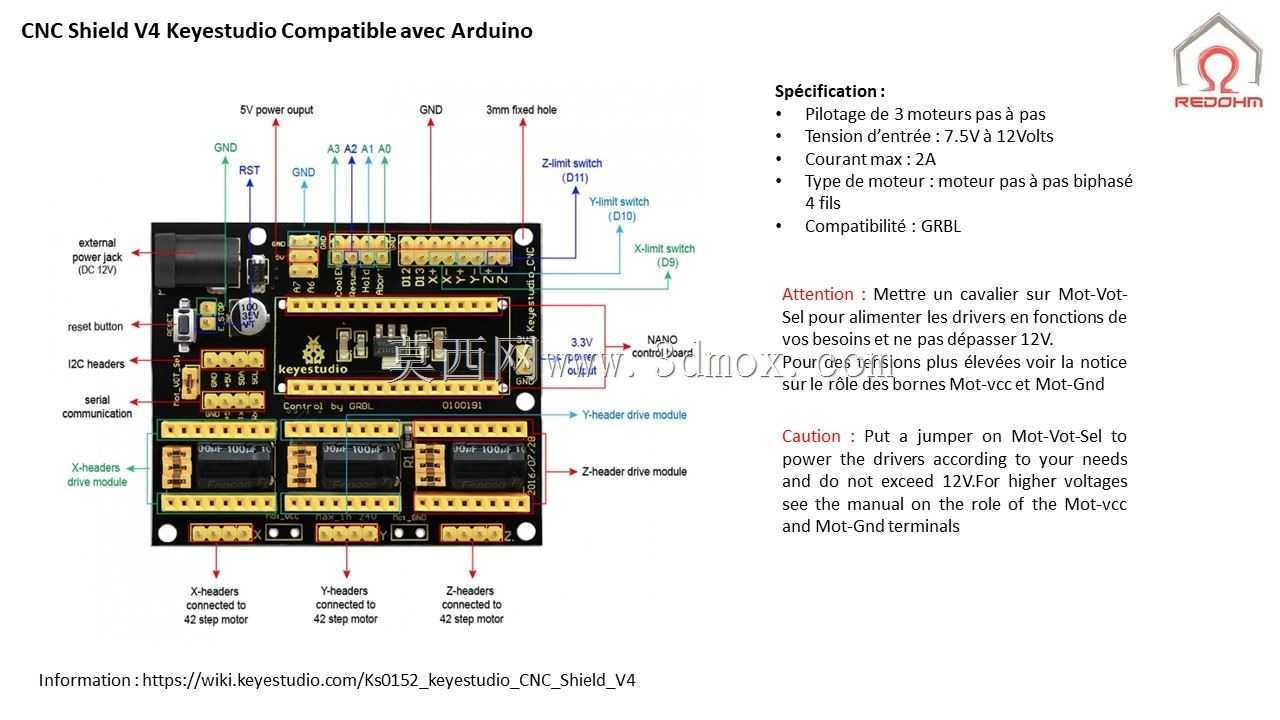

　　从实际用途看，这块板承担的是上位指令与执行机构之间的桥梁作用。Grbl等开源固件烧录到Nano主控后，通过USB接收来自PC端的G代码流，主控解析出各轴的脉冲与方向信号，再经由板上的驱动插槽分发给A4988或DRV8825一类的步进电机驱动器。四路驱动位通常对应X、Y、Z三轴加一路备用轴，可以满足双Y轴同步或第四轴旋转台的需求。板上还预留了限位开关、急停、主轴使能以及冷却/探针等接口，工程人员在做整机布线时不必再飞线搭接，信号走向清晰可查。

　　设计思路上，这块扩展板采用堆叠式结构，Nano主控直接插在板边的排针上，驱动模块以卡座形式压入对应槽位，驱动下方预留散热空间。这种模块化处理的好处在于维护便利：某一路驱动烧毁时可以单独更换，而不必整块板报废；主控需要重新烧录或替换时也能快速拔插。电源部分采用分离供电逻辑，逻辑电路与电机动力电通过端子接入，板上集成稳压与滤波，减少步进电机启停瞬间对主控的干扰。端子排布沿板边展开，接线时电机相线、限位线、电源线各归其位，符合装配工位上的操作习惯。

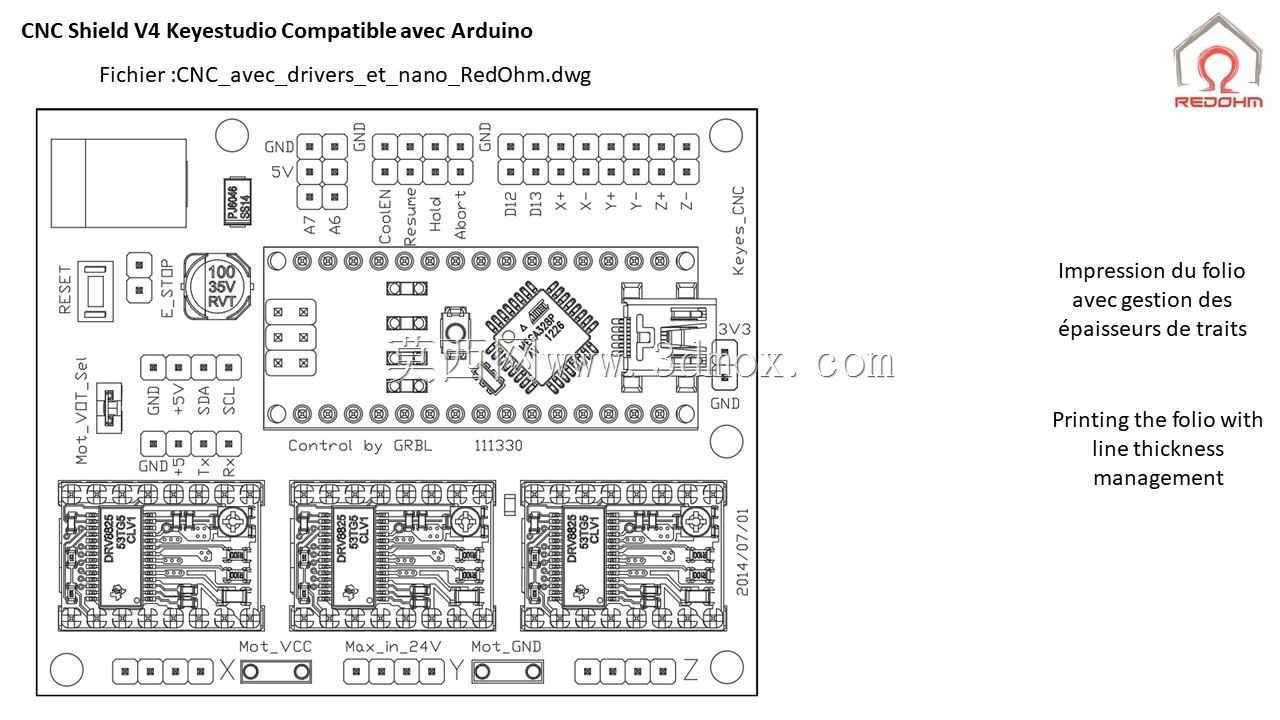

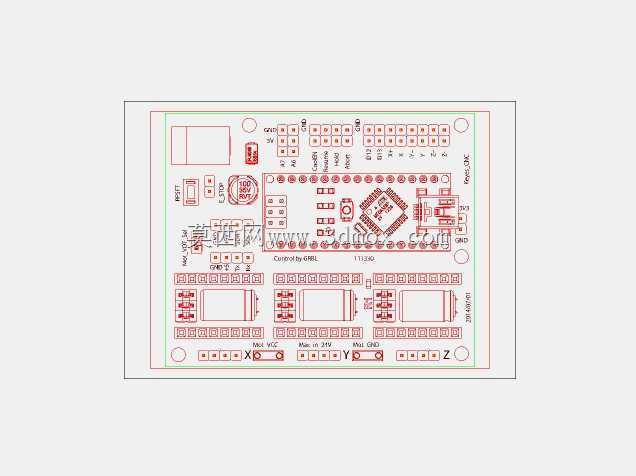

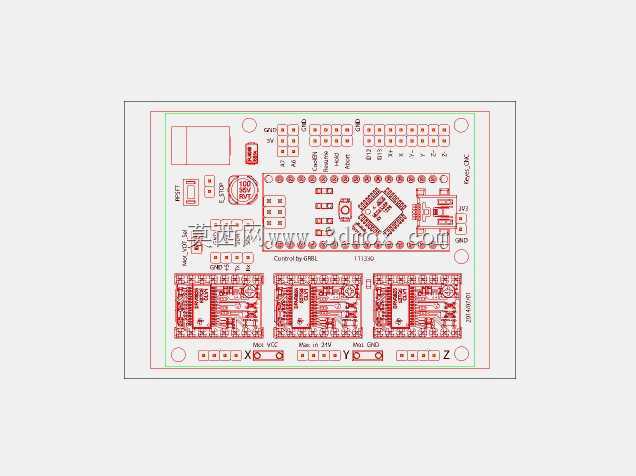

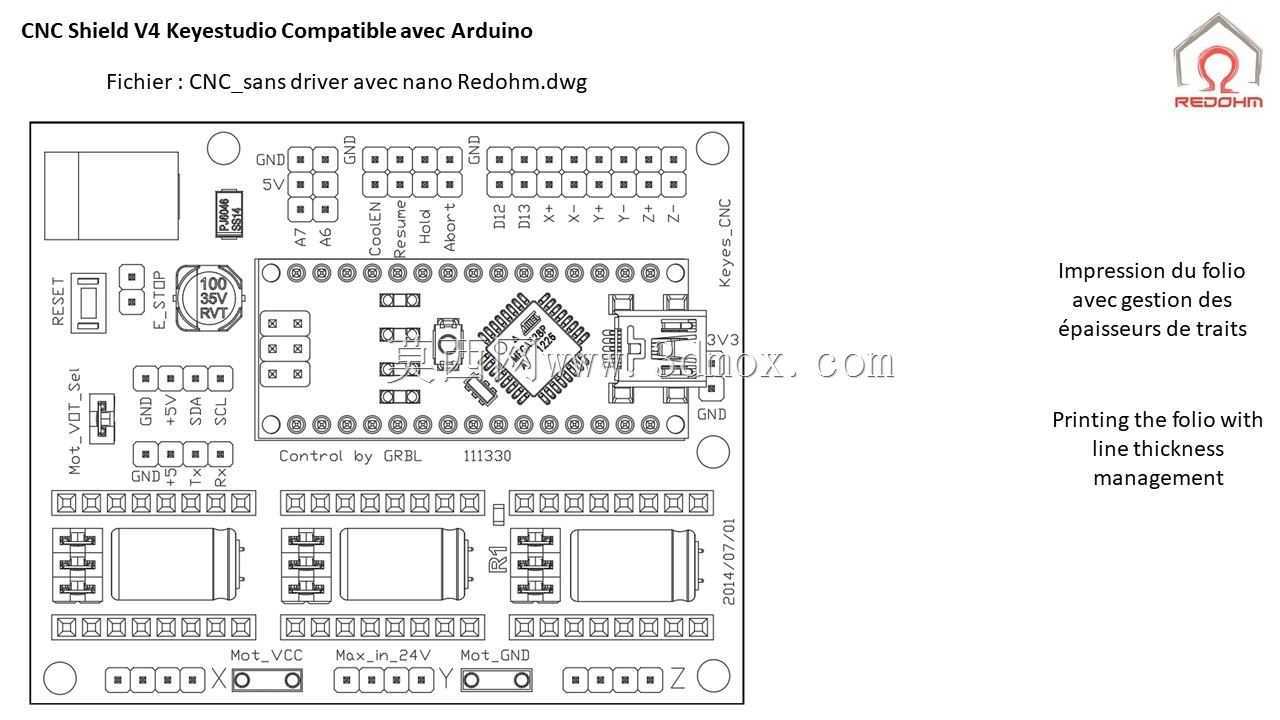

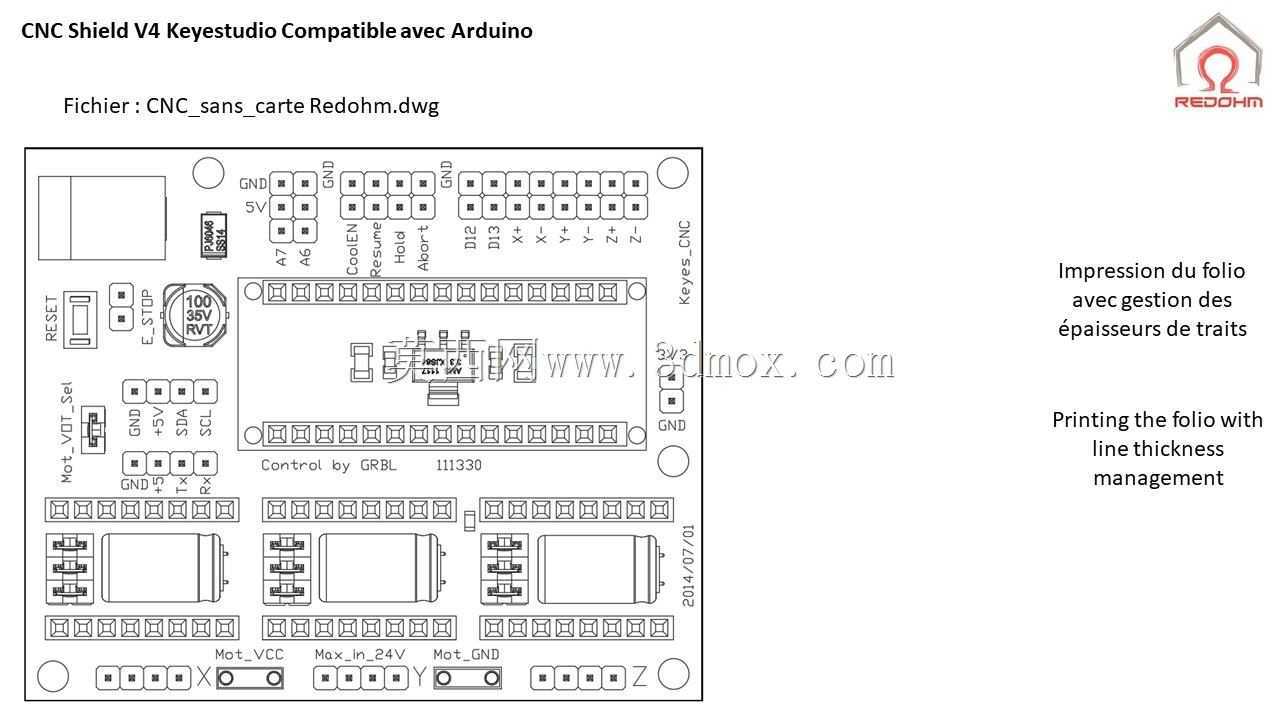

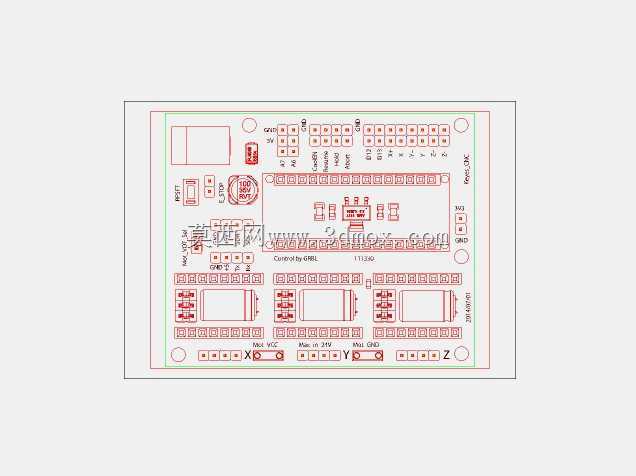

　　外形与安装边界方面，板卡整体为矩形PCB，四角带有安装孔，孔位与常见的开源CNC屏蔽板保持一致，可以直接固定在亚克力或铝型材机架的预留位上。板高方向需要计入驱动模块插入后的高度以及散热片叠加尺寸，布局机箱时应在驱动上方留出对流间隙，避免长时间运行热量堆积。Nano的USB口朝向板边，方便在机柜封闭状态下插拔通讯线；电源端子与电机端子集中在另一侧，线束可以朝同一方向收拢，走线整洁。

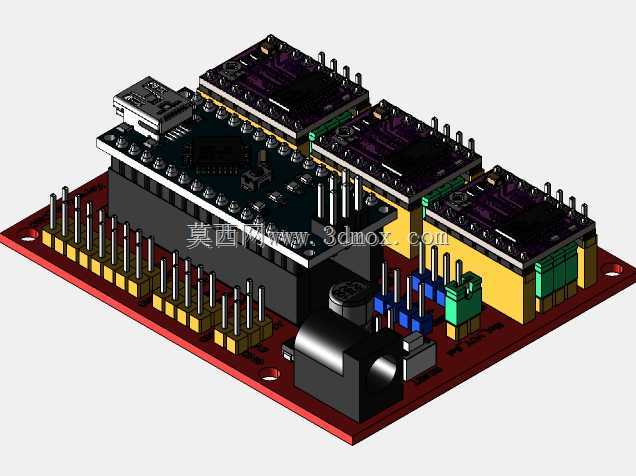

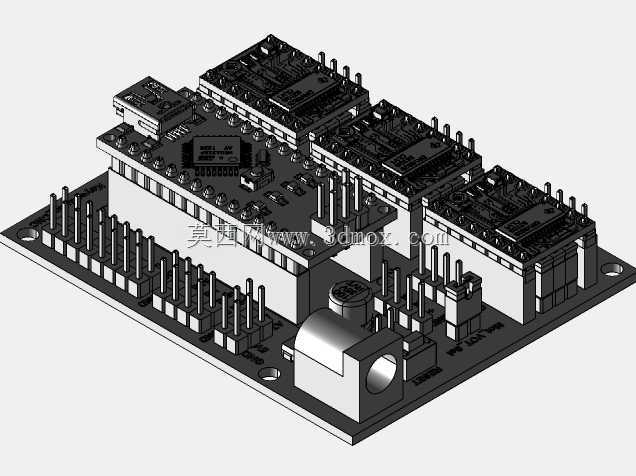

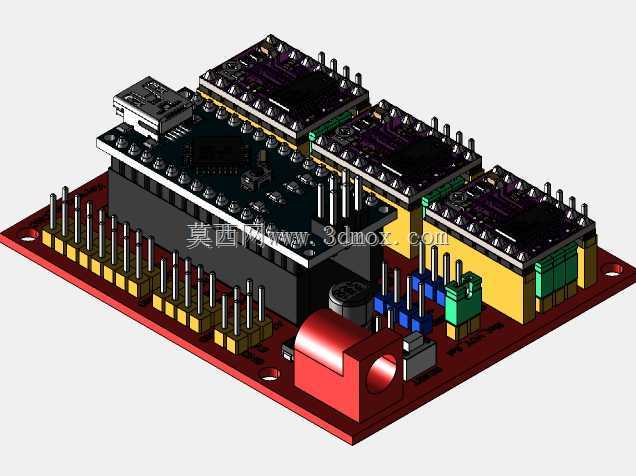

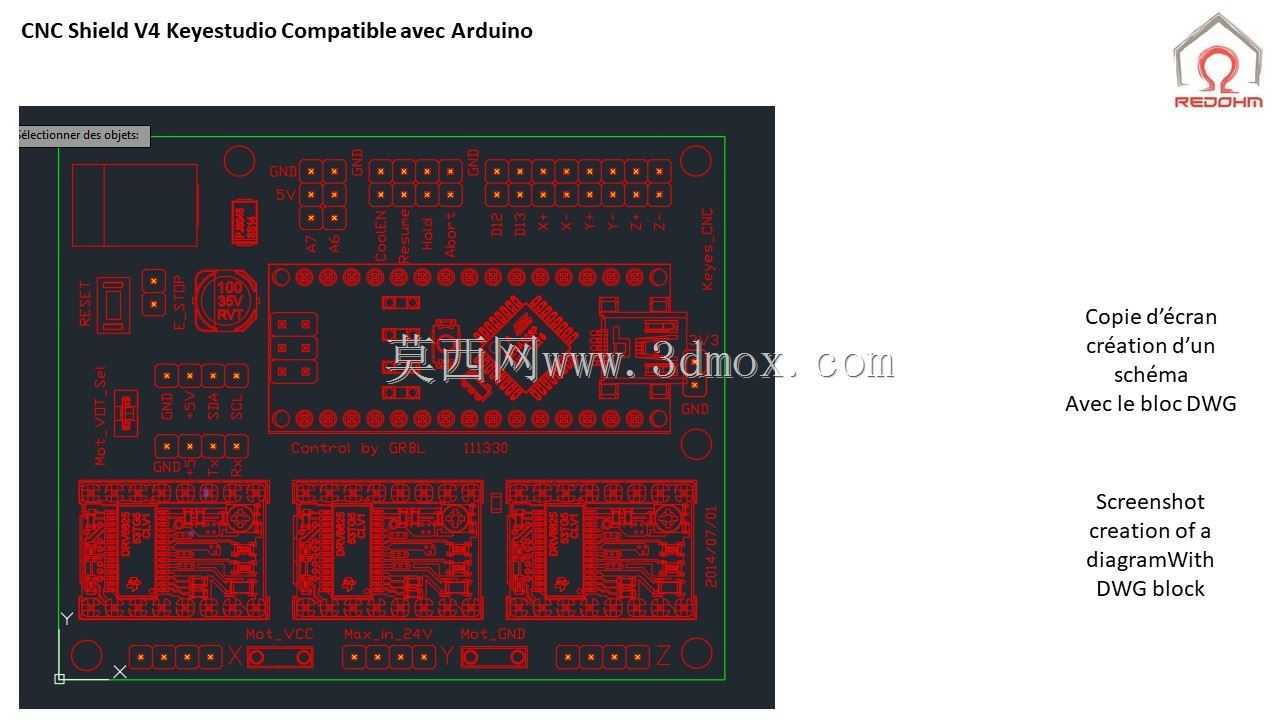

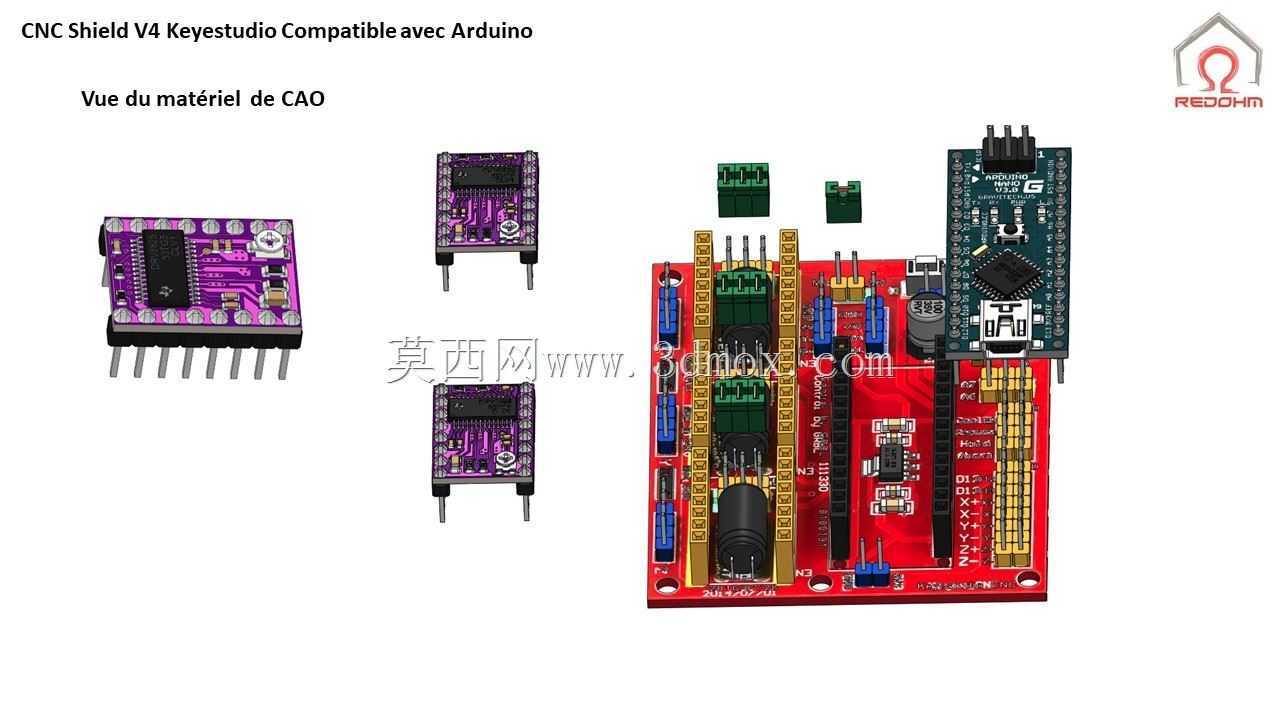

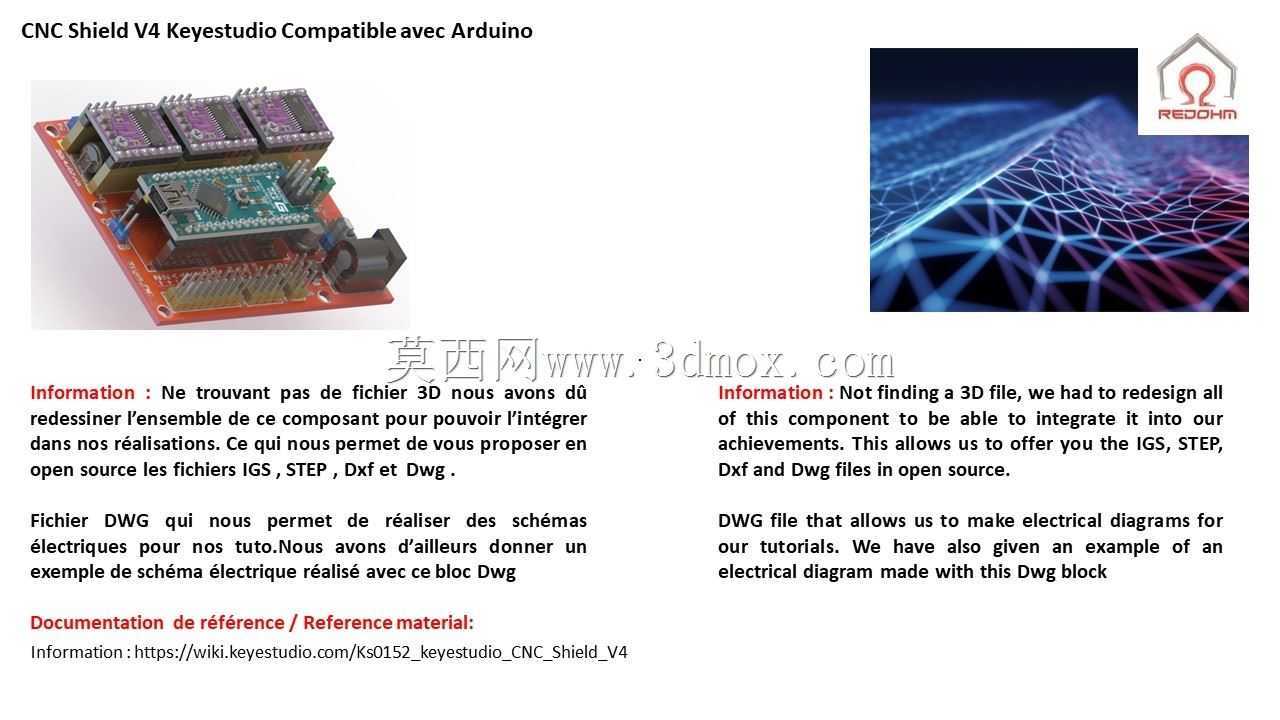

　　在结构设计与三维建模环节，这块板的价值不仅在于电气功能，更在于它为整机数字样机提供了准确的装配参考。把扩展板模型导入机架总成后，可以核对板卡与型材、电源、电机线出口之间的空间关系，预判USB接头、驱动散热片、电容等高差元件是否与外壳或其他部件干涉。对于做设备小型化的工程师而言，板上元件的高度包络、安装孔坐标、端子朝向都是必须落实的边界数据。

　　选型时还需结合负载工况判断驱动配置与供电电压。桌面雕刻机常用的42步进电机在中等电流下即可稳定运行，若机架负载较大、进给速度要求高，则应选用支持更高细分和电流的驱动，并配合独立散热风扇。限位开关接口支持常开常闭配置，急停回路建议串联接入，确保异常情况下能即时切断运动。主轴PWM输出可驱动调速模块，实现激光功率或主轴转速随G代码联动。

　　综合来看，这块CNC扩展板把开源数控方案中最繁琐的接口整合工作做了标准化封装，既适合爱好者搭建第一台桌面数控设备，也适合工程人员在小型专机、教学平台、轻型自动化工位中作为运动控制节点使用。建模时保留板卡轮廓、孔位、接口与主要元件高度，就能在整机设计中真实还原装配状态，减少后期打样返工。
