四旋翼镂空轻量化飞行机架结构

项目分类:通用机械零部件 发布时间:2024-06-20 ID:757105
  • 四旋翼镂空轻量化飞行机架结构
  • 四旋翼镂空轻量化飞行机架结构
  • 四旋翼镂空轻量化飞行机架结构
  • 四旋翼镂空轻量化飞行机架结构
  • 四旋翼镂空轻量化飞行机架结构
  • 四旋翼镂空轻量化飞行机架结构

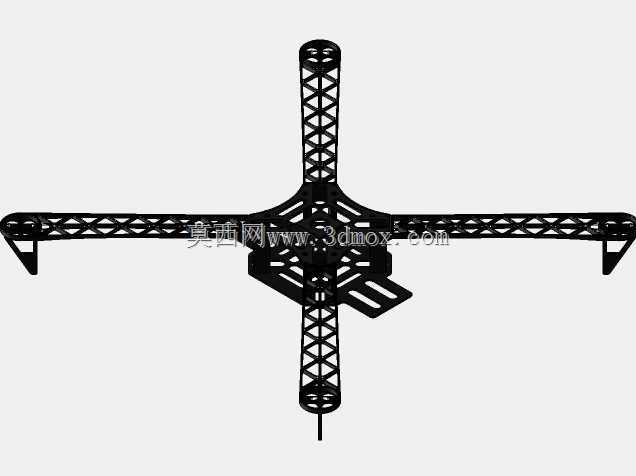

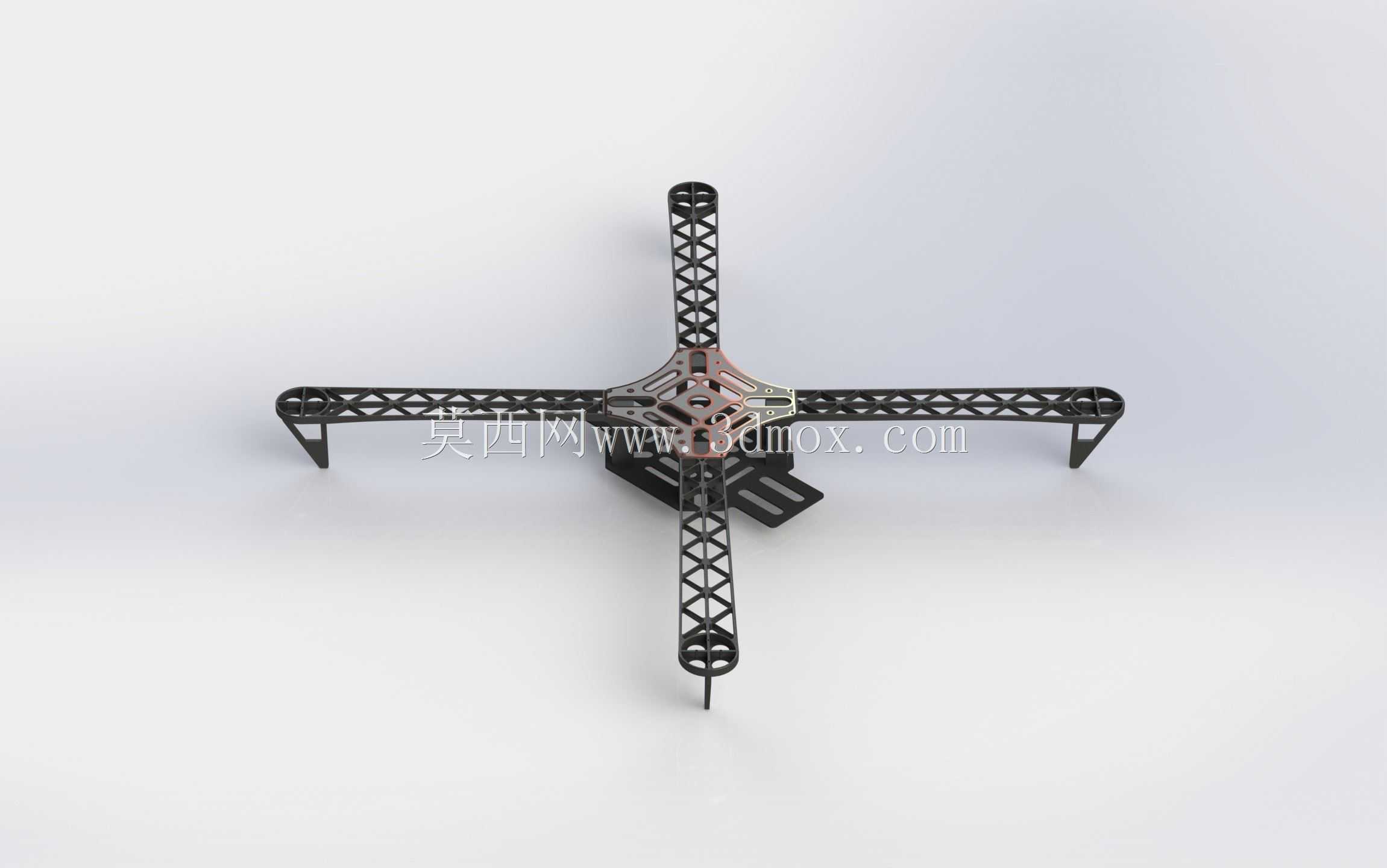

  这套四旋翼机架面向小型低空航拍、教学实验、载荷验证和室内外巡检任务,核心作用是把动力单元、飞控板、电池、电调以及任务载荷稳定地组织在同一刚性平台上。机架采用十字形四臂布局,四个电机安装位沿中心对称分布,相邻机臂夹角保持90度,这种布置有利于旋翼拉力轴线平行、重心落在几何中心附近,也便于在姿态控制中建立清晰的力矩关系。

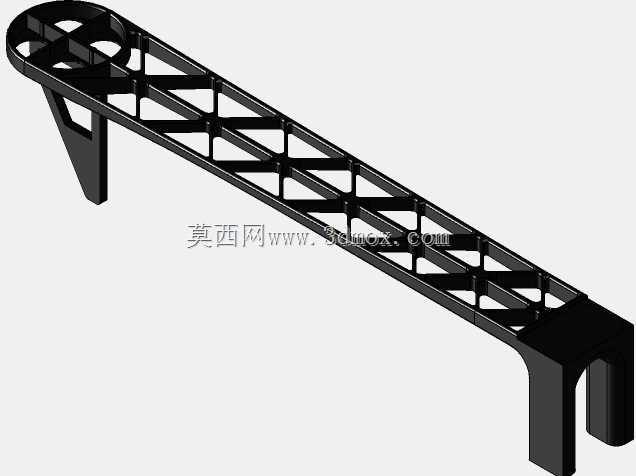

  结构上最明显的特征是机臂大面积镂空。长条形机臂并非实心梁,而是沿长度方向布置连续的三角形网格孔位,材料保留区域形成类似桁架的传力路径。这样处理不是单纯追求外观,而是在悬臂受力条件下兼顾弯曲刚度与质量控制。四旋翼飞行时,电机产生的拉力通过机臂端部向中心板传递,机臂主要承受端部向上的弯矩和扭转扰动;镂空后的侧壁和上下缘条仍能维持截面高度,孔间斜向筋位则抑制局部屈曲。对续航敏感的小型飞行器来说,减少机架自重可以直接降低悬停油门需求,并给电池或任务设备留出更多质量裕度。

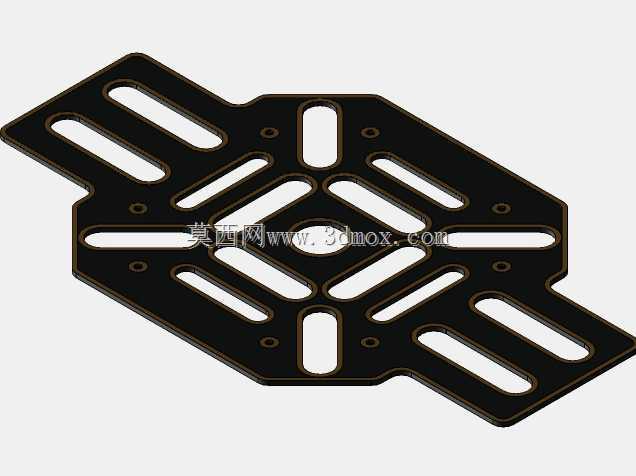

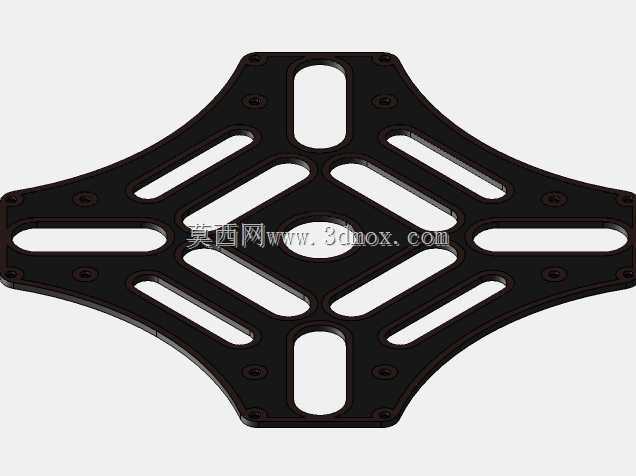

  中心区域采用叠层板件形式,上层与下层板之间通过立柱或隔套形成安装空间。飞控板、接收机、电调线束等可以布置在中心板附近,电池通常挂载于下层或中心下方,使整机重心尽量靠近旋翼平面。中心板上预留了多种孔阵和槽位,适合不同孔距的飞控、电源分配板以及减震组件安装。板件边缘开设的缺口和开孔还承担线束走向、绑扎固定和散热通风作用,避免装机后导线横穿旋翼区域或被机臂夹伤。

  机臂端部设置电机安装座,座面孔位围绕电机轴线对称布置,安装面与机臂主体保持垂直,以保证电机轴向上伸出。旋翼旋转产生的振动会先传到电机座,再沿机臂向中心传递,因此端部座板需要有足够厚度和局部加强,避免螺纹连接点在反复振动下松动。机臂与中心板连接处是整机应力交汇区,模型中通过加宽连接轮廓、增加孔位和多螺钉固定来分散载荷,减少单颗紧固件承受全部弯矩的情况。

  机架下方带有短小的起落支脚,支脚位于中心载荷区附近,着陆时先接触地面,保护电池、摄像头或底部挂载设备。支脚高度并不追求大行程缓冲,而是为小型四旋翼提供最低离地间隙,防止螺旋桨在不平地面擦碰,同时控制起降阶段的重心升高。对于需要挂载云台或传感器的版本,中心板下方的空间还可以根据支脚高度判断镜头视场是否会被遮挡。

  从安装边界看,四臂外伸尺寸决定了螺旋桨直径与整机轴距。选型时需要先明确单轴拉力和桨叶尺寸,再校核机臂长度是否能让相邻桨叶在运动中保持安全间隙。十字布局虽然结构直观,但机臂外端挠度会影响飞控减震效果;若机臂过长或板件过薄,电机振动会被放大到飞控IMU上,表现为姿态噪声增大。该镂空构型通过较高的梁截面和密集筋位控制挠度,适合中小轴距、轻型动力套装。

  在实际装配中,中心板叠层间距要给电调、插头和线束留出操作空间,不能只按理论外形堆叠。电池绑带通道、飞控箭头方向、指南针远离电流线的位置、GPS支架安装面以及接收机天线展开方向,都需要在机架孔位设计阶段同步考虑。该模型把中心板孔阵、机臂连接和端部电机座完整表达出来,结构工程师可以据此检查干涉、估算装配顺序,并进一步根据载荷质量调整板厚、臂宽和紧固件规格。
