DIN导轨安装间隔垫高衬垫结构

　　在工业电气控制柜、PLC分布式IO柜、端子排排布柜以及小型自动化控制箱的装配现场，DIN标准导轨是承载断路器、继电器、接线端子、信号隔离器等元器件的核心安装载体，常规导轨直接贴装在柜体内安装板上时，多排元器件紧密排布会出现接线空间不足、线缆弯折半径受限、元器件背部散热间隙不够、多组安装单元之间无预留操作空隙等问题，这款衬垫就是针对这类现场痛点开发的导轨安装配套辅件。

　　从实际装配逻辑来看，该衬垫垫装在DIN导轨与柜体安装背板之间，核心作用是为相邻的导轨安装单元留出额外的轴向间隔，既可以把导轨整体抬离安装板表面，给元器件背部的接线引脚、预制线缆接头留出避让空间，避免线缆被导轨底面和安装板挤压破皮，也能在多段导轨拼接排布时，通过衬垫的定位结构限定两段导轨之间的预留间隙，防止热胀冷缩或者装配公差累积导致导轨卡滞、元器件插拔受阻。

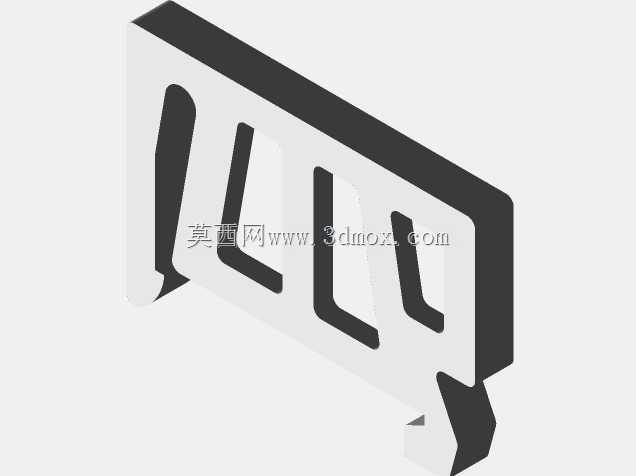

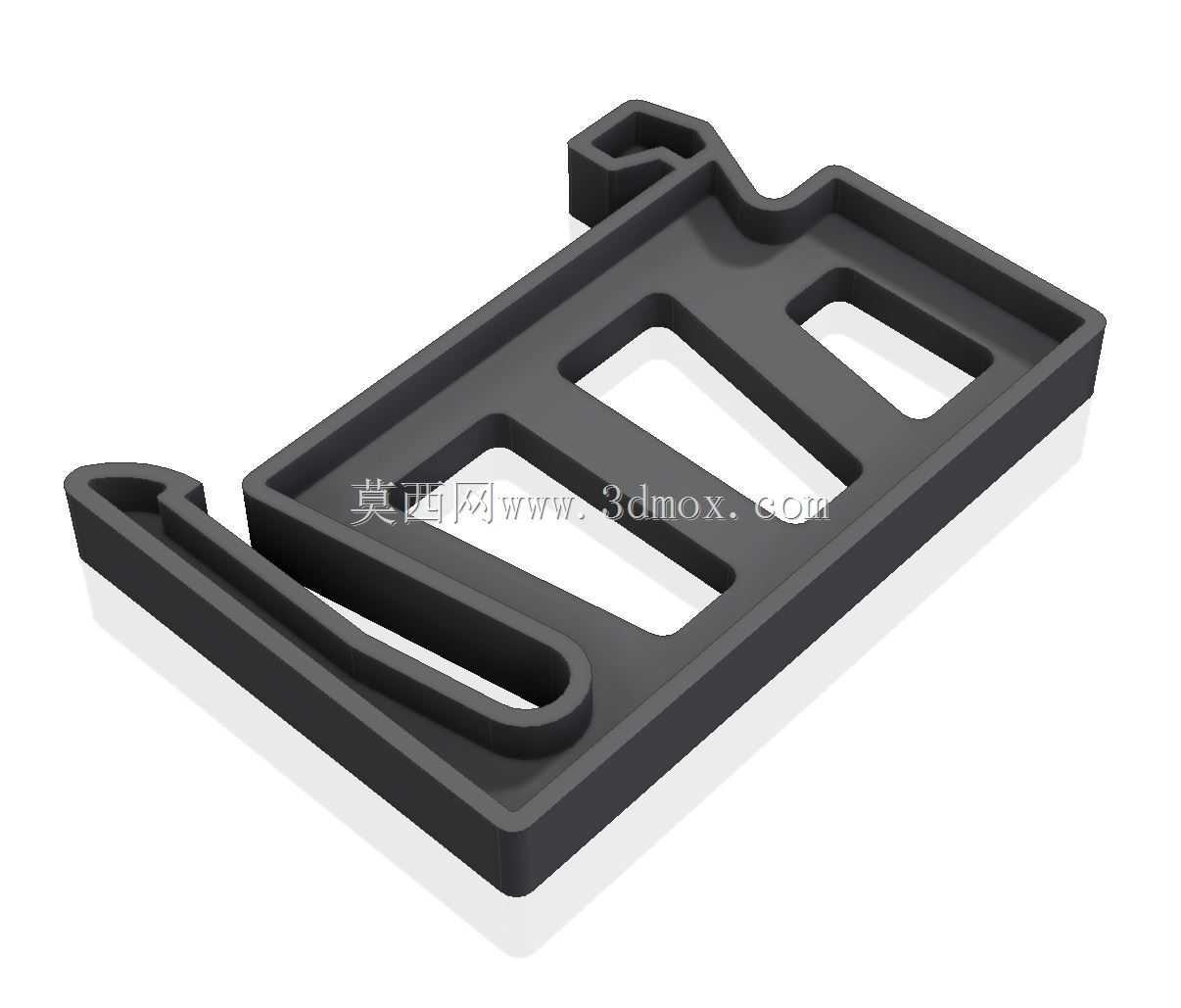

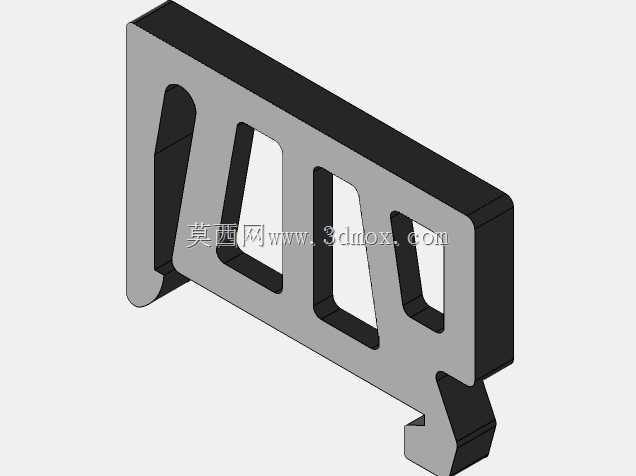

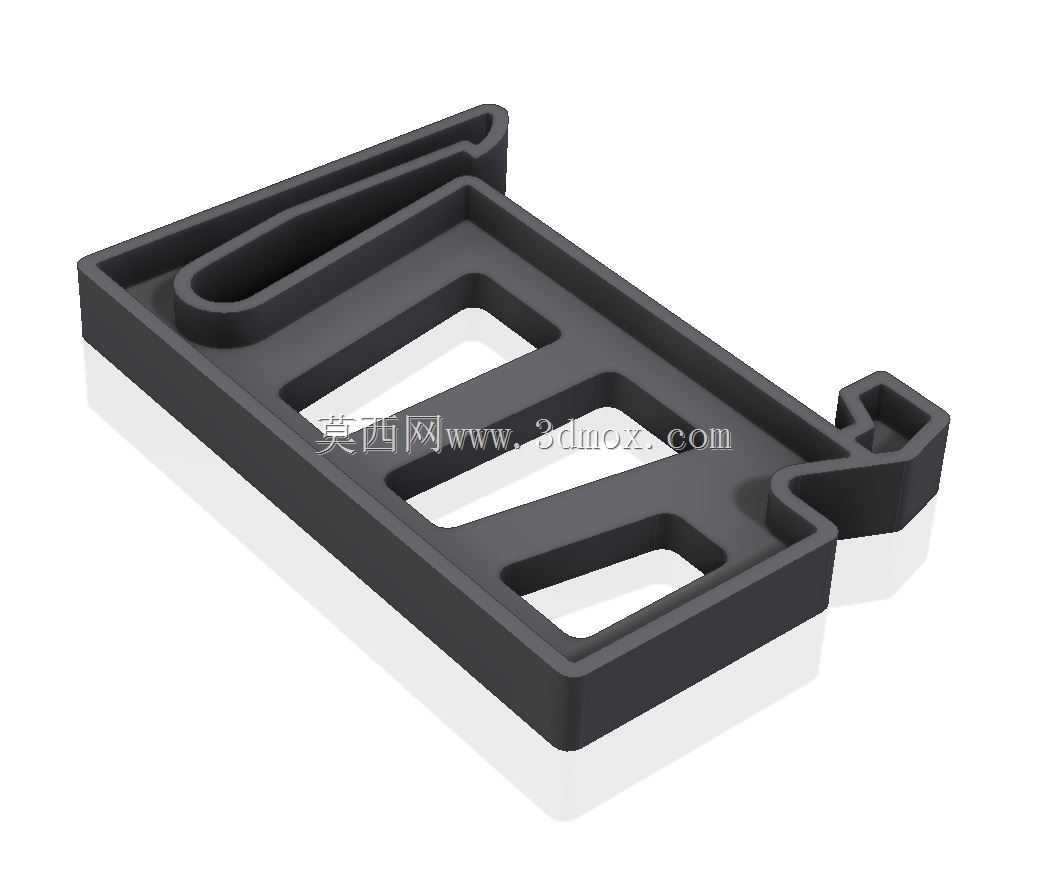

　　结构设计上，衬垫整体采用和DIN导轨外轮廓匹配的长条形槽型框架，边框的内槽尺寸完全贴合常用35mm标准DIN导轨的底面宽度，导轨嵌入槽内后不会出现横向窜动；衬垫本体开设了三处大尺寸镂空窗口，这种镂空设计首先是减少实体材料用量，在注塑加工时可以降低壁厚不均带来的收缩变形概率，同时镂空区域直接露出安装板表面，装配人员可以透过窗口直接观察导轨上的预装固定孔位，对准螺丝孔的时候不需要反复抬动导轨找位，穿螺丝、打固定的操作效率明显提升。衬垫的两端分别做了差异化的卡扣定位结构，一端是窄边挡沿，另一端是带卡口的勾型结构，当多片衬垫沿导轨长度方向拼接使用时，相邻衬垫的端部卡口可以互相嵌合，整条衬垫排布完成后不会出现沿导轨长度方向的滑移错位，不需要额外给每片衬垫单独打固定孔，装配工序更简洁。

　　安装边界方面，衬垫的槽体深度对应导轨垫高的高度，这个垫高尺寸经过现场适配，既留出足够的背部走线空间，又不会让导轨顶面的元器件安装位置过高，导致柜门关合时和元器件操作面发生干涉；衬垫的整体宽度略宽于DIN导轨的底面宽度，边框两侧留出的凸边可以在导轨锁附螺丝时分散压紧力，避免单点锁紧压力过大压伤注塑衬垫表面。衬垫两端的定位凸起高度和导轨侧边的翻边高度匹配，导轨压入衬垫槽内后，侧边翻边刚好被衬垫的挡沿限位，即使柜体在运输过程中出现振动，导轨也不会从衬垫中脱出。

　　在不同应用场景下，这款衬垫的适配性也有充分考量：在布线密度极高的弱电信号柜里，衬垫垫高形成的空隙可以容纳横向穿过的弱电线缆，避免信号线和动力线在同一层交错产生干扰；在现场改造的旧柜加装项目里，不需要重新在安装板上大面积打孔，只需要在原有导轨的固定点之间加装该衬垫，就能快速抬升导轨高度，给新增的薄型模块腾出背部插线空间；在户外机柜的使用场景下，衬垫的镂空结构还可以让柜内冷凝水顺着安装板表面从镂空缝隙流出，不会在导轨底部积留水汽导致导轨锈蚀。

　　建模过程中，衬垫的所有折弯边角都做了均匀的圆角过渡，没有尖锐应力集中棱线，注塑生产时熔体在型腔内的流动路径更顺畅，填充末端不会出现缺胶、飞边问题；槽体和导轨配合的配合面预留了合理的间隙公差，即使注塑件出现小幅成型收缩，导轨依然可以顺利嵌入槽内，不会出现装不进去或者配合过松晃量过大的问题。衬垫上的多处减重镂空并非随意开设，镂空的边缘和外边框之间保留了足够的加强筋宽度，当操作人员在导轨上插拔重型断路器模块时，衬垫的框架刚性足以承受按压冲击力，不会出现边框断裂或者整体变形塌陷的情况。
