Jetson系列边缘计算核心板配套载板结构

　　这套载板结构面向嵌入式边缘算力部署场景设计，适配Jetson Nano、Xavier NX、TX2 NX三款主流AI计算核心模块，在工业视觉检测终端、移动机器人主控、小型智能网关、户外边缘分析节点这类空间受限的设备里，承担核心模块固定、外设接口引出、供电转接、信号链路整合的作用。做这套结构建模的时候，最先要敲定的是核心板的对接边界：三款核心模块的板边金手指间距、固定孔位、堆叠高度存在细微差异，载板在金手指连接器周边预留了统一的避让空间，既保证核心板插拔时不会和周边元器件发生干涉，也让同一块载板可以兼容不同算力等级的核心模块，不用为不同算力版本重新开制结构外壳，小批量定制设备的物料复用率能提升不少。

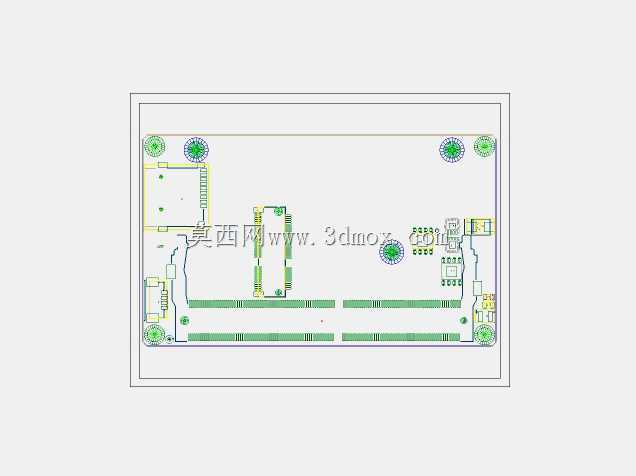

　　从布局逻辑来看，载板把高频高速接口集中布置在板体的同一侧边缘，网口、USB接口、视频输出接口沿侧边一字排开，对应设备外壳的开孔区域可以做成整面的接口挡板，装配时不用逐个调整接口对位公差，现场接线的时候网线、外设线材也不会和内部走线交叉。供电相关的电源接口、稳压电路周边预留了足够的爬电距离，板上对应位置做了局部的结构加强凸台，外壳锁紧后不会因为外接电源插头插拔的外力拉扯导致板体变形。板体四个角的安装孔采用统一的孔位坐标，孔位周边做了沉台设计，配合铜柱或者隔离螺柱固定的时候，螺丝头部不会突出板体表面，上下堆叠的扩展板、散热模组可以贴平安装，不会出现局部顶起的问题。

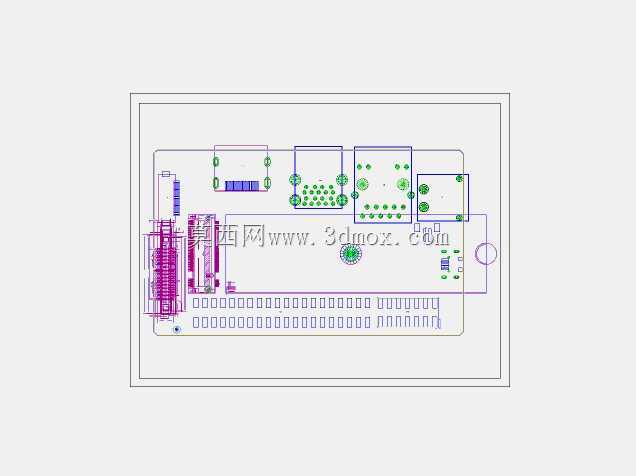

　　外形尺寸上整个载板采用紧凑的矩形轮廓，长宽控制在小型嵌入式设备的常规安装区间内，板边所有突出的接口连接器都没有超出板体的最大外轮廓边界，做设备外壳内腔设计的时候，只需要按照载板最大外轮廓预留安装槽位，不用额外为突出的接口做侧边避让。核心模块安装区域位于载板中部，上方预留了标准的散热模组安装空间，不管是贴装被动散热片还是加装主动散热风扇，散热件的固定孔位都和载板底层的支撑柱对应，算力模块满负载运行时的热量可以通过接触界面直接传导到外壳或者散热鳍片，不会因为结构堆叠间隙导致热量淤积。

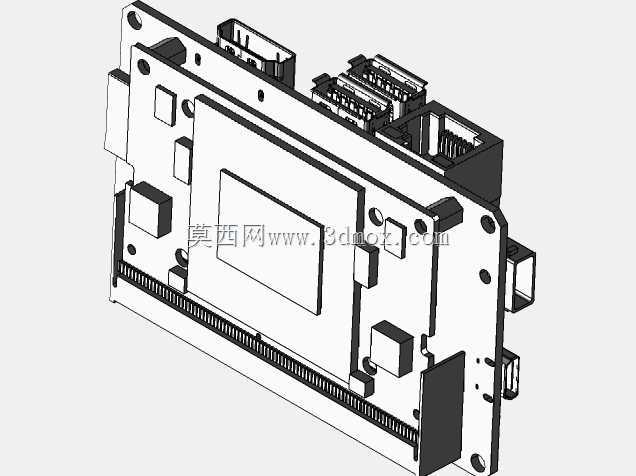

　　接口配置上覆盖了边缘设备常用的全部外设链路：有线网口满足工业场景下的稳定数据传输，多组USB接口可以直接对接工业相机、扫码枪、调试外设，视频输出接口支持本地显示终端对接，GPIO排针把核心模块的通用输入输出引脚全部引出，方便用户外接传感器、执行器的控制线路。建模过程中所有连接器的外形、插拔方向、固定脚位置都按照实物尺寸1:1还原，结构工程师做外壳开孔、内部走线规划的时候，可以直接在三维环境里模拟线材弯折半径、插头插拔的操作空间，不用等实物打样之后才发现接口和外壳干涉、手伸不到插拔位置这类装配问题。

　　针对移动机器人这类存在振动的使用场景，载板上重量较大的接口连接器都布置在靠近安装孔的位置，振动工况下连接器的受力可以直接传递到固定支撑点，不会出现板体中部悬臂位置元器件长期受振松脱的问题。板体和核心模块之间的连接器周围预留了防震垫的安装空间，整机做振动测试的时候，核心板和载板之间的对接金手指不会因为相对微动出现接触不良。对于需要把载板集成到现有设备里的改造场景，统一的安装孔位也可以兼容市面常见的嵌入式主控安装支架，不用额外加工转接板，现场改造的装配工作量被压缩到最低。
