风光互补户外气象监测站结构设计

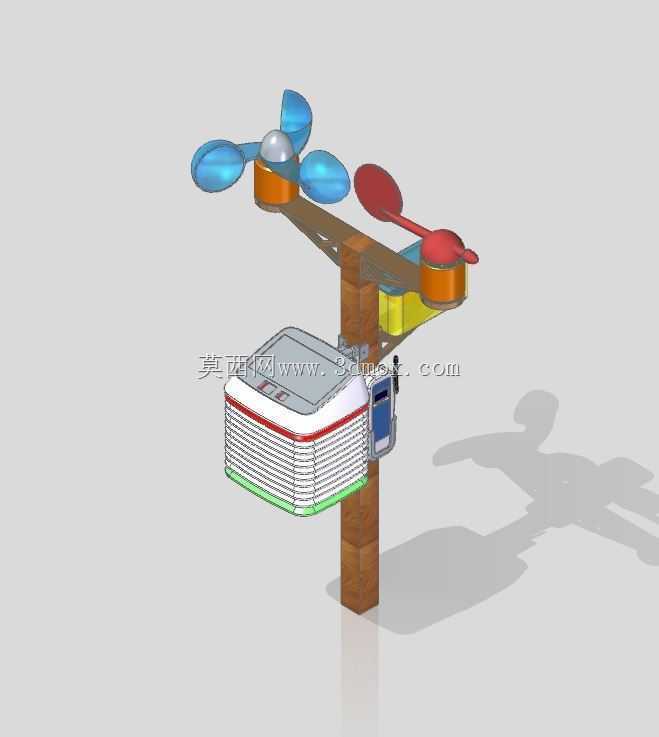

　　这套风光互补户外气象监测站采用立杆承载式布局，将小型风力发电单元、太阳能采集单元、气象传感组件与主控机箱整合在同一根竖向立柱上，整体结构紧凑，适合野外农田、园区边界、山地观测点、公路沿线及小型科研站点使用。设备的核心作用是在无稳定市电或布线成本较高的区域，持续采集环境气象参数，并依靠风能与太阳能维持自身运行，减少后期维护频次。

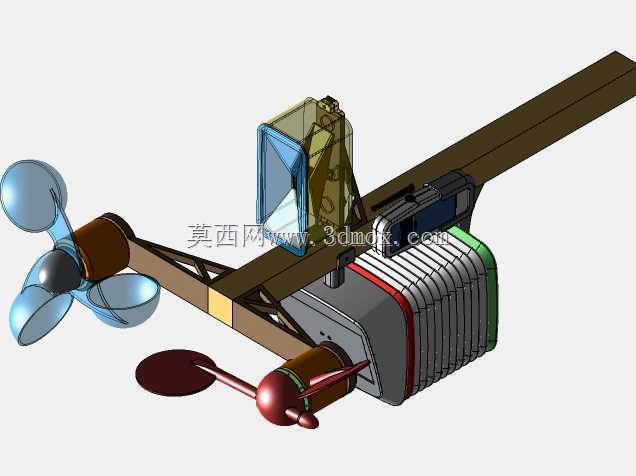

　　从结构布置看，立柱作为主要承力件，承担上部悬臂、风轮组件、太阳能板和机箱的重量，同时需要承受侧向风载。立杆底部预留安装固定边界，实际部署时可通过法兰盘、地脚螺栓或预埋基础与地面连接；若用于临时观测，也可配合配重底座或桁架支架固定。上部横向支架向两侧展开，一侧布置三叶小型风轮，另一侧布置红色风杯式传感部件，中间通过横梁形成平衡，避免所有载荷集中在立柱单侧。

　　风轮部分位于支架较高位置，目的是减少立柱和机箱对来流风的遮挡，使叶片能够更稳定地捕捉自然风。叶片采用短翼展造型，适合低风速启动与小型发电场景；轮毂处设置回转与支撑结构，风轮转动后将机械能传递至发电单元，为蓄电池或主控系统补充电能。风轮下方的橙色座体既承担安装定位，也形成与横梁的连接接口，结构上需要重点校核螺栓预紧、悬臂弯矩以及高频振动带来的松动风险。

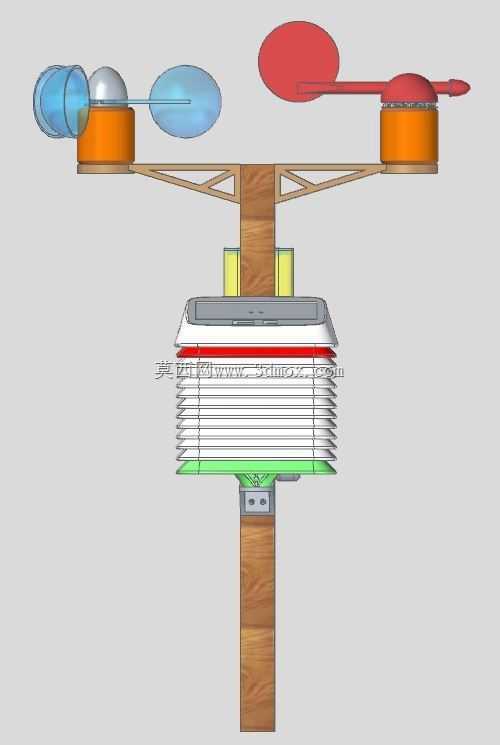

　　红色风杯组件位于横梁另一侧，主要用于风速或风向相关测量。风杯外露布置，能够直接响应环境气流；其支撑座与风轮侧保持一定距离，可降低旋转尾流对测量结果的干扰。横梁中段还设置了黄色盒体，可用于放置接线端子、小型控制器或辅助模块，使强弱电走线更短，也方便检修时分区操作。

　　太阳能采集板以倾斜姿态安装在立柱上部，板面朝向可根据部署地点的纬度和日照方向调整。支架与立柱之间采用可调连接方式，便于在现场改变倾角，从而提高全年受光效率。板体边缘与风轮、风杯之间保留安全间隙，避免在强风摆动、检修转动或热胀冷缩时发生干涉。太阳能板与风力发电单元形成互补：晴朗白天以光伏供电为主，夜间或连续阴雨天气则可利用风能补充，提高监测站在复杂气候下的连续工作能力。

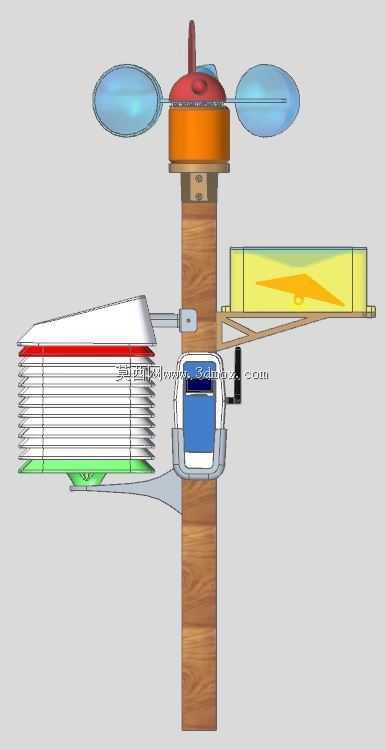

　　主控机箱悬挂在立柱中下部，采用带圆角的箱式外壳，外观分层清晰。箱体正面设置散热格栅，内部可容纳控制电路板、储能电池、通信模块、数据采集模块以及接线端子排。箱体侧面带有小型显示或接口区域，可用于现场调试、数据读取或状态指示。机箱安装高度兼顾防积水、防触碰和维护便利性，底部与地面之间保留足够操作空间；箱体背后通过抱箍或连接板与立柱固定，能够在不拆除上部传感组件的情况下单独开箱检修。

　　走线设计上，风力发电机、太阳能板、风杯传感器和机箱之间的线缆可沿横梁和立柱表面布置，利用扎带、线卡或隐藏式线槽固定。这样既减少线缆在风中摆动造成的疲劳损伤，也能降低紫外线、雨水和沙尘对接线端的侵蚀。对于长期户外使用场景，箱体接缝、电缆引入孔和传感器转轴位置都需要考虑密封与排水，避免冷凝水积聚。

　　从外形尺寸边界看，整体高度由立杆决定，上部风轮和风杯形成横向展开宽度，运输时可将立柱、横梁、叶片、机箱和太阳能板拆分为若干组件，到现场后再进行组装。设计时需要控制上部载荷重心尽量靠近立杆轴线，横梁两侧重量宜保持近似平衡；若单侧增加传感器或通信天线，应同步复核连接螺栓强度和立柱稳定性。

　　该结构适用于低功耗环境监测任务，可搭载温湿度、气压、风速、风向、光照、雨量等多种传感单元。三维建模时，立柱、抱箍、横梁、机箱和回转件之间的装配关系明确，叶片旋转范围、太阳能板倾角范围、箱门开启空间和检修通道都需要在模型中保留。对于结构设计人员而言，该作品的重点不在单一零件复杂度，而在于多模块户外设备的空间协调、载荷平衡、能源自给和现场可维护性，能够为小型气象站、农业环境监测终端及风光互补立杆设备提供直接的结构参考。
