便携式手持激光发射装置外观结构

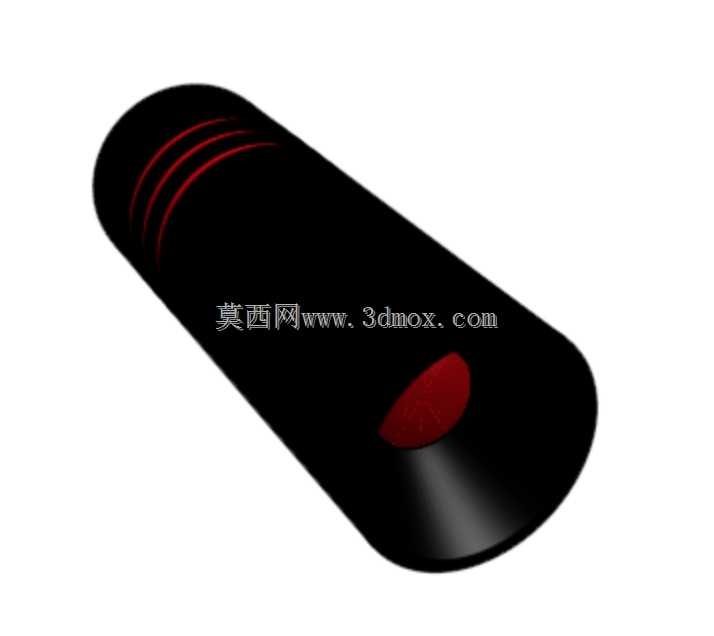

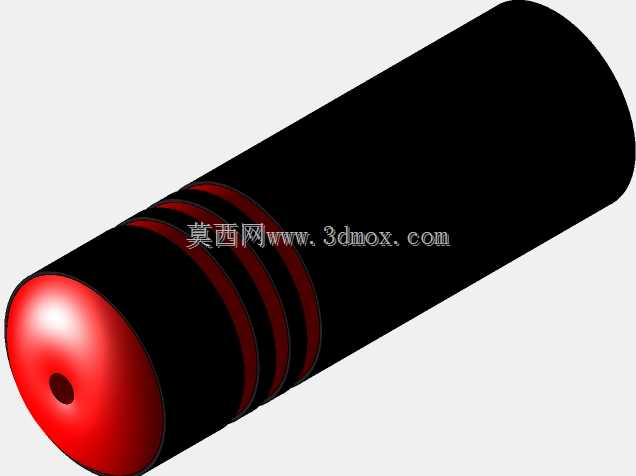

　　该激光发射装置以小型手持化使用场景为核心进行外观与结构表达，整体采用长条形圆角柱体形态，黑色哑光外壳能够降低环境光反射对光路调试和视觉识别的干扰，前端红色出光区域明确标示激光发射方向，壳体表面的环形纹理既承担装饰作用，也可在握持时增加手指与外壳之间的摩擦阻力，减少设备在调试、演示或临时放置过程中滑落的风险。从实际工程应用来看，这类小型激光装置常见于光学实验平台、设备对位、教学演示、视觉成像辅助以及工业检测工位。在自动化产线中，它可以作为点状或线状指示源，帮助操作人员确认工件边界、传感器安装位置或机械臂运动路径；在实验环境中，它能够配合相机、透镜、支架和成像模块完成光路搭建；在展示与培训场景中，紧凑外形也便于携带和快速布置。

　　建模时需要重点处理壳体的连续曲面、端部圆角、出光窗口与主体之间的装配关系。柱体并非简单等直径圆棒，而是通过端部收束和侧面过渡形成握持区域，使外观在视觉上更接近真实便携产品。出光端采用红色半透明材质表达，与黑色壳体形成材质对比，便于在装配评审中区分结构件与光学窗口。尾部和侧面的细节应保持简洁，避免过多特征破坏整体流线，同时要预留电池、电路板、激光模组和开关元件的内部空间。虽然该模型主要用于可视化和渲染，物理尺寸并不作为加工依据，但在结构构思上仍应遵循小型光电产品的基本布置逻辑：激光模组通常靠近前端窗口，以缩短光路并减少偏轴误差；供电模块布置在中后段，有利于平衡手持重心；控制开关可设置在拇指或食指自然触及的位置；

　　外壳前后盖之间需要考虑止口、卡扣或螺钉连接边界。若后续将概念深化为可制造结构，还需补充镜片压圈、密封圈、散热接触面和电路板固定柱等细节。外形尺寸与安装边界方面，长条形主体适合在狭小工作台面上横向放置，前端出光方向应避免与遮挡物过近，周围需保留调节俯仰和偏转的空间。用于固定时，可通过弹性抱箍、V型块或专用夹具承托圆柱面，夹持位置宜避开出光窗口和开关区域，以免压伤光学件或影响操作。设备轴线应与目标面保持确定角度，若用于成像标定，还要配合相机视场和目标板距离校核光斑位置。渲染表达中，黑色壳体需要体现细微磨砂质感，红色窗口应表现半透明透光效果，端部高光用于强调曲面光滑度。对于三维建模从业者而言，该案例的价值不在于复杂内部机构，

　　而在于训练消费级光电产品的外观曲面、材质分区、握持比例和光学部件表达方式。建模过程中可先搭建主体中心线，再由截面轮廓放样生成柱体，随后对端部进行圆角和切除处理，最后叠加窗口、纹理和标识区域。曲面连续性需要重点检查，尤其是前端椭圆过渡与圆柱主体相接处，若曲率变化生硬，渲染后会出现明显折痕。纹理环带可采用浅浮雕方式处理，深度不宜过大，否则会削弱手持产品的精致感。出光窗口与外壳之间应保留清晰分界，必要时增加细小倒角，模拟真实零件的装配间隙。整体结构在视觉上传达出轻便、定向和光学属性，适用于产品概念展示、虚拟场景布置、教学课件制作以及光学设备布局验证。
