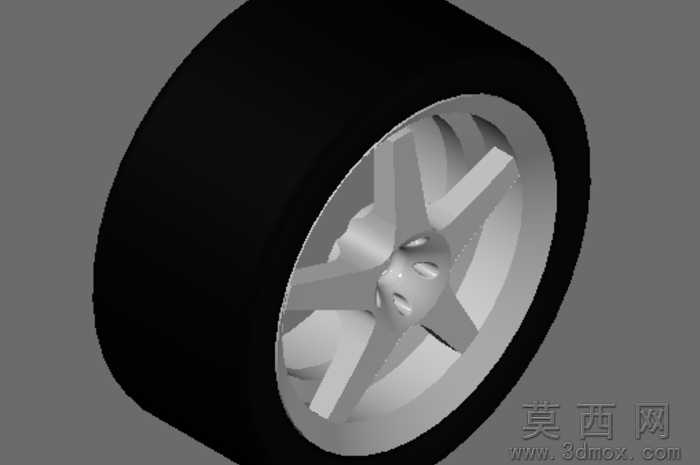

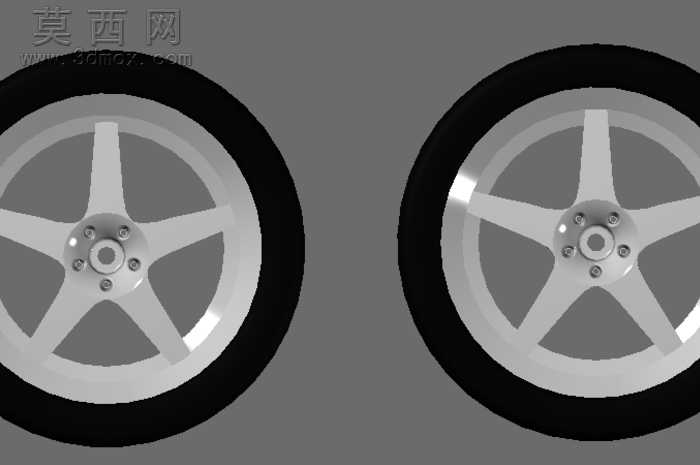

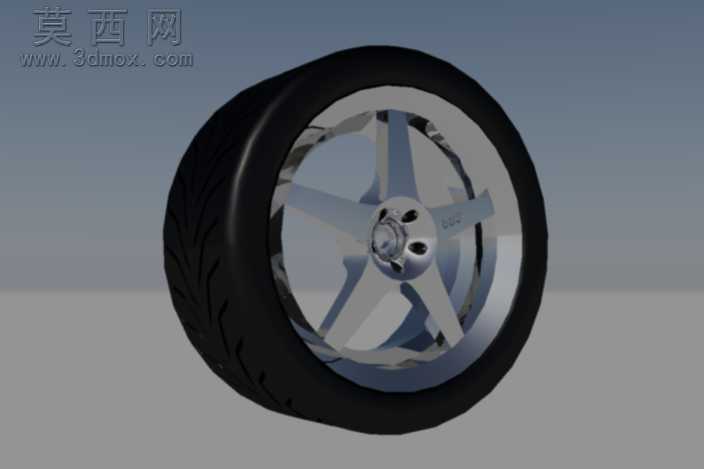

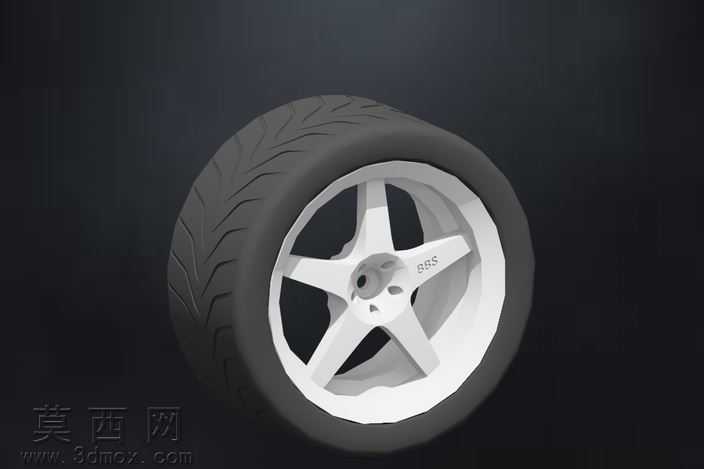

五辐镀铬轮毂配套橡胶轮胎三维设计作品

本作品为车学士学位项目配套的车轮三维设计成果，建模阶段围绕乘用车车轮的真实结构比例展开，先通过草图绘制勾勒轮胎外轮廓与轮毂的基础截面，以旋转特征生成轮胎的基础胎体，再通过扫掠特征刻画胎面的纵向排水沟槽与横向防滑花纹，还原民用轿车轮胎的胎纹排布逻辑，保证胎面花纹的深度、间距符合常规家用车轮胎的设计参数。轮毂部分采用经典五辐星形结构设计，先绘制中心安装盘的定位基准，确定螺栓孔的分布圆直径与中心轴孔的尺寸，再以中心为基准向外延伸出五根等角度分布的辐条，每根辐条做了渐变式的切面处理，从靠近中心盘的窄段平滑过渡到轮辋衔接处的宽段，既保证结构受力的合理性，也兼顾外观的运动视觉效果。材质渲染阶段，轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微颗粒质感，同时给胎侧添加轻微的凹凸纹理模拟真实轮胎的模压标识质感；轮毂部分采用高反光镀铬金属材质，调整环境反射参数让金属表面呈现清晰的环境倒影，还原镀铬工艺的亮面金属质感，辐条的切面处做了细微的倒角处理，避免渲染时出现尖锐的硬边反光，让金属质感更贴近真实量产镀铬轮毂的视觉效果。结构设计上，轮辋部分做了标准的胎圈座结构，保证轮胎与轮辋的装配贴合度，中心安装盘预留了四个螺栓安装孔与中心定位孔，符合常规乘用车车轮的安装匹配逻辑，辐条与轮辋、中心盘的衔接处都做了圆角过渡处理，避免应力集中的结构问题，整体模型的装配关系完全参照真实车轮的组装逻辑，轮胎与轮辋的配合间隙、安装孔的位置精度都经过参数校准，既可以作为外观展示模型使用，也能用于车轮结构认知、装配逻辑演示的教学场景，完整还原了民用改装风格五辐镀铬车轮的设计细节与结构特点。
