一磅级塑料蚂蚁格斗机器人结构

　　这套结构面向小型格斗机器人竞技场景，对应一磅级蚂蚁组别的对抗需求，整体采用塑料件打印成型思路，把行走、铲斗、武器安装和电子件容纳集中在紧凑底盘上。现场使用时，机器人在封闭小型竞技场内移动，依靠前端楔形铲接触对手，通过推挤、抬升或引导对方进入场地障碍来取得优势；轮式布局强调短距离加速和转向灵活性，适合桌面级擂台中频繁启停、贴身对抗和快速修正方向的操作节奏。

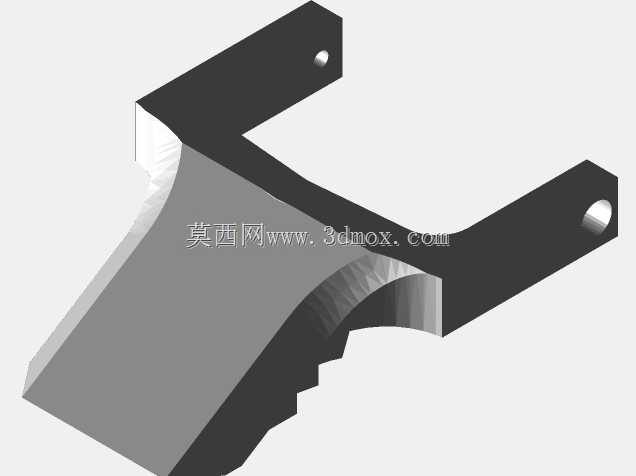

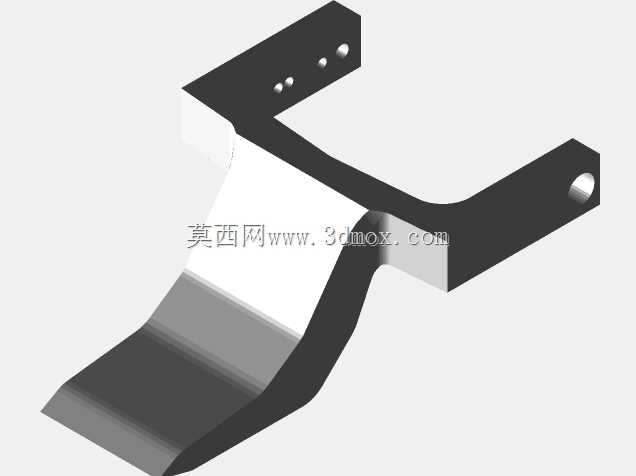

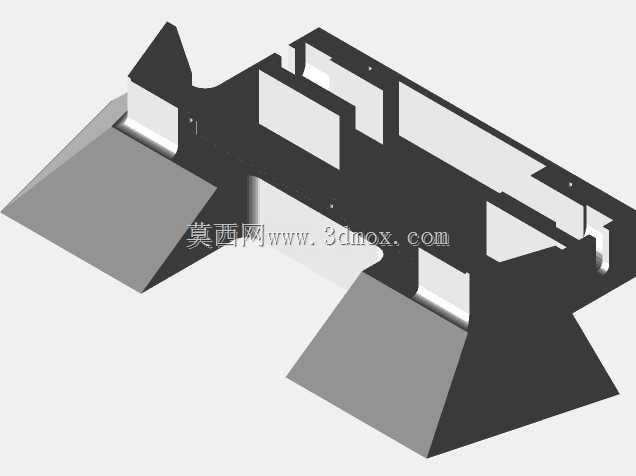

　　底盘外形以低矮重心为核心，主体轮廓沿前后方向展开，两侧布置行走轮，前端形成左右分瓣式铲面。铲斗并非单一平板，而是由两块带斜面的楔形结构组成，前缘贴近地面，向后逐渐抬升，能够在正面接触时滑入对手底部。中间留出的纵向通道可配合抬升件或导向结构，使对方轮子在接触后失去稳定支撑。两侧护板向上延伸，既限制对手从侧面切入底盘下方，也为上部电子元件提供遮挡，减少碰撞中导线、舵机和电池直接受击的概率。

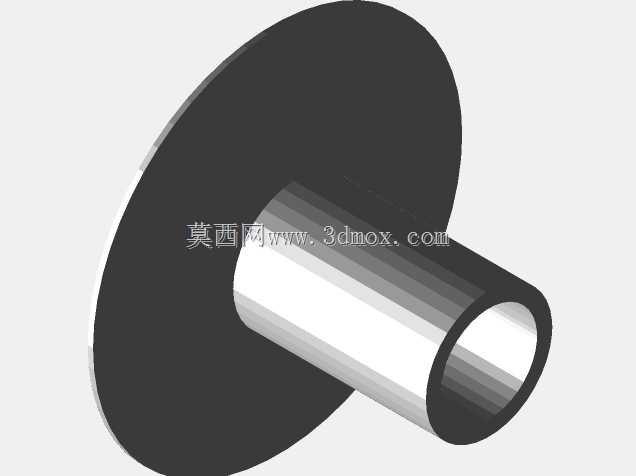

　　行走部分采用左右轮独立驱动的布置思路，轮子位于底盘中后段，外侧接近车身最大宽度。这样的边界设计能让转向中心靠近车体中部，原地修正和小半径转弯时反应更直接。轮径选择兼顾越障和底盘高度：轮子需要越过场地接缝、对手铲面边缘以及散落小零件，同时不能把底盘抬得过高。塑料轮面与支架之间保留装配间隙，轮轴位置通过侧板孔位约束，建模时需要重点核对轮缘、车架下沿和铲斗前缘三者的高度关系，避免铲斗压地导致行走轮抓地力下降。

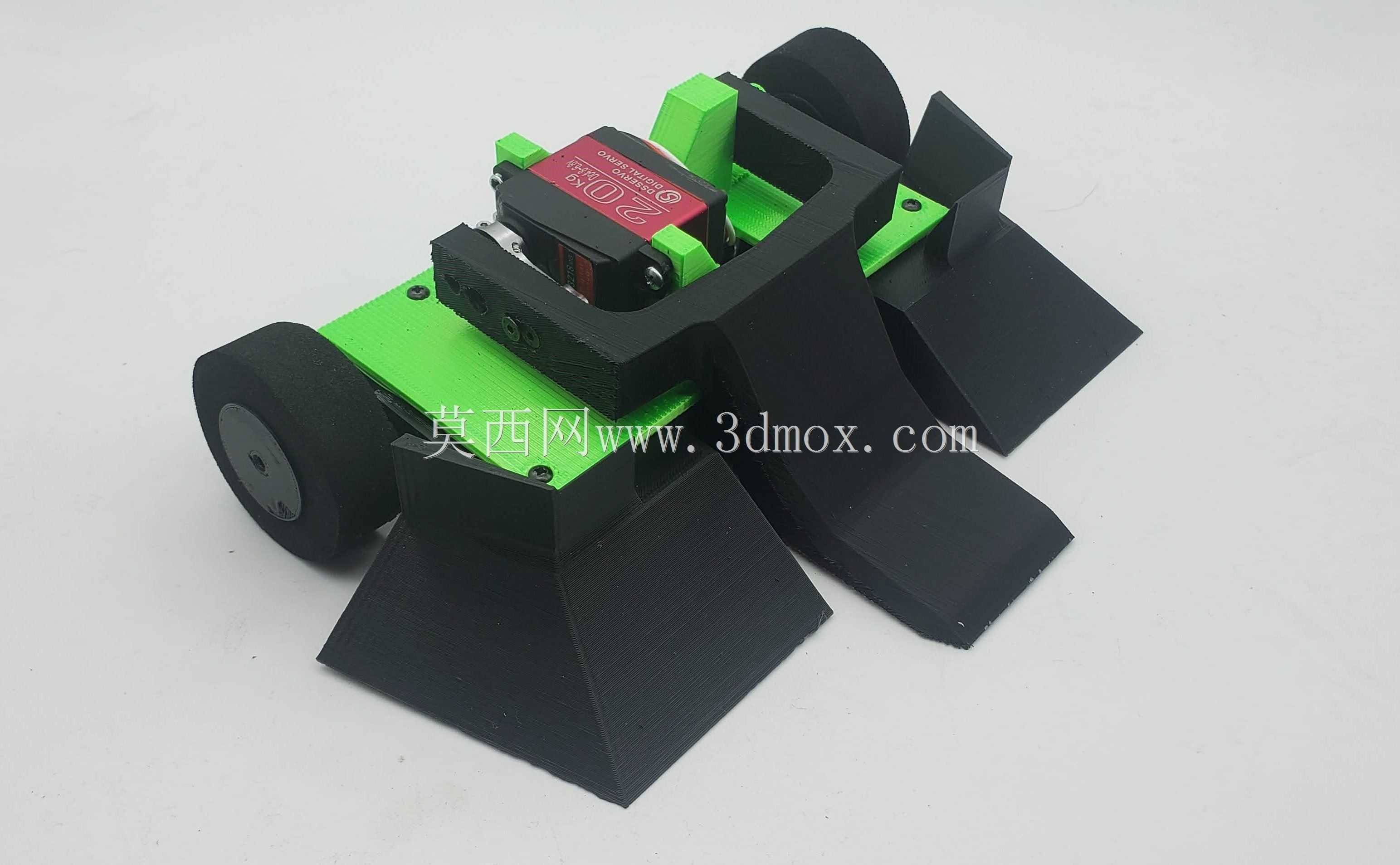

　　上部结构以绿色承载板和黑色支架构成分层空间。下层板负责安装驱动部件、电池和固定柱，上层支架围绕舵机布置，形成紧凑的武器或抬升机构安装区。红色舵机位于车体上部中心，周围由绿色垫块和黑色压块限位，安装面需要承受冲击载荷，因此柱位、筋位和压板之间不能只依赖外观贴合，应保证螺钉连接路径清晰、拆装方向可达。支架向后上方形成护桥，能够在机器人被翻转或侧向撞击时保护舵机摇臂和连杆，同时不影响维护时打开上盖。

　　结构设计上，塑料件承担了大部分外形和缓冲功能。楔形铲面采用较大斜面厚度过渡，前缘薄、根部厚，使接触冲击能够向底盘侧板扩散；车架侧板与底板之间通过折线、凸台和螺钉柱组合，减少单纯薄片受力。对于打印成型零件，水平层纹方向与铲斗受力方向需要结合考虑，长期撞击的部位可通过增加局部厚度、金属衬套或螺钉锁紧来提高可靠性。整车宽度由轮缘和侧护板共同决定，长度则以前铲尖端到后轮外缘为边界，运输和赛前检录时可按这个外包络评估场地限制。

　　安装边界方面，前端铲尖应尽量低，但需保留地面不平情况下的通过角度；后轮外缘不宜超出侧护板过多，否则侧面被推挤时轮胎容易脱轴。电池、舵机和导线位于车架中央重心区域，上部元件高度受控，避免整车质心抬高。左右配重应尽量对称，铲斗区域可承受一定前重，以增强正面压迫感，但过度前压会使后轮附着力下降。维护空间集中在上层，舵机摇臂、连杆和电池插头应在不拆解主铲的情况下可检查，这对赛前快速调试很关键。

　　从三维建模角度看，该类作品不能只做静态外观，需要把轮轴转动间隙、铲斗离地角、螺钉头沉孔、导线走向和碰撞干涉一起纳入装配。前铲与车架的连接面要避免锐角突变，侧板开孔处应保留足够边距；轮子转动包络与内侧面之间需留出碎屑通过间隙，防止竞技场灰尘和塑料碎片卡轮。整体结构虽然尺寸小，但覆盖了小型移动机器人底盘设计、冲击件造型、驱动轮布置和电子件集成等典型工程要点，适合作为蚂蚁级格斗机器人方案推敲、教学演示和轻量化竞技装备结构参考。
