一磅级模块化塑料蚂蚁格斗机器人结构

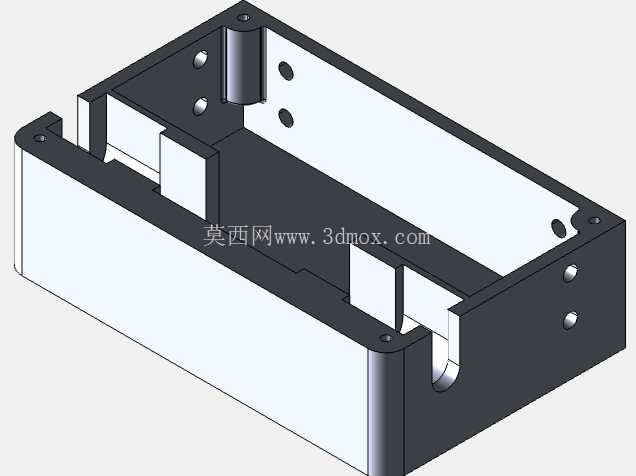

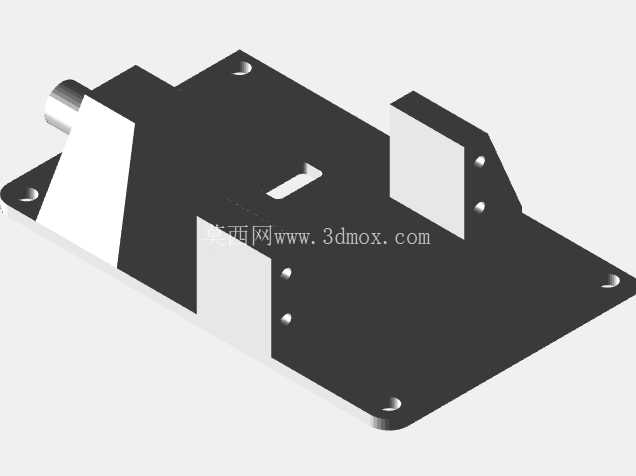

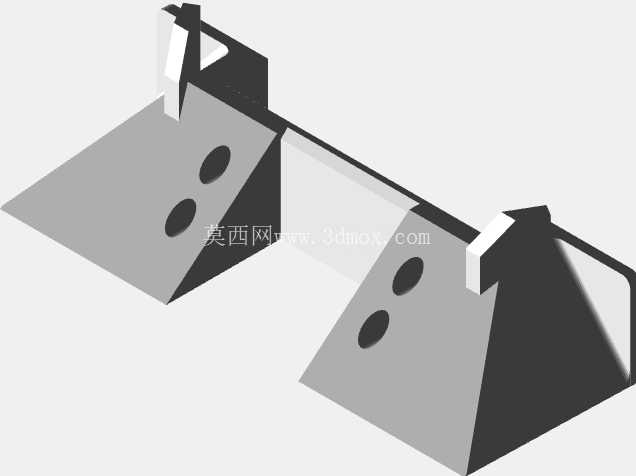

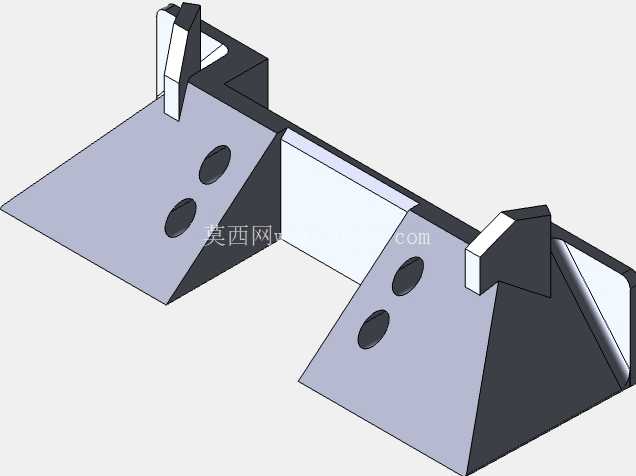

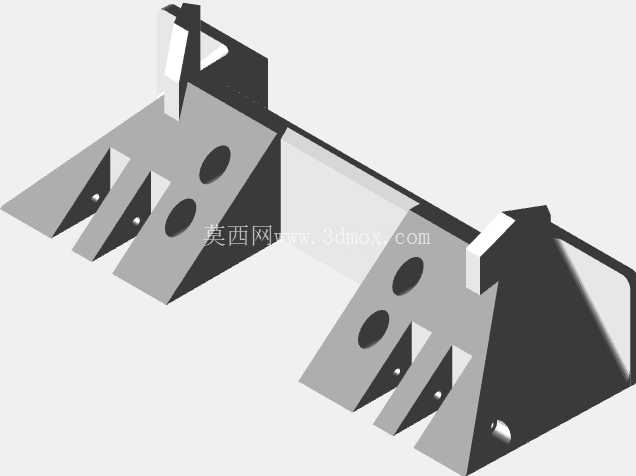

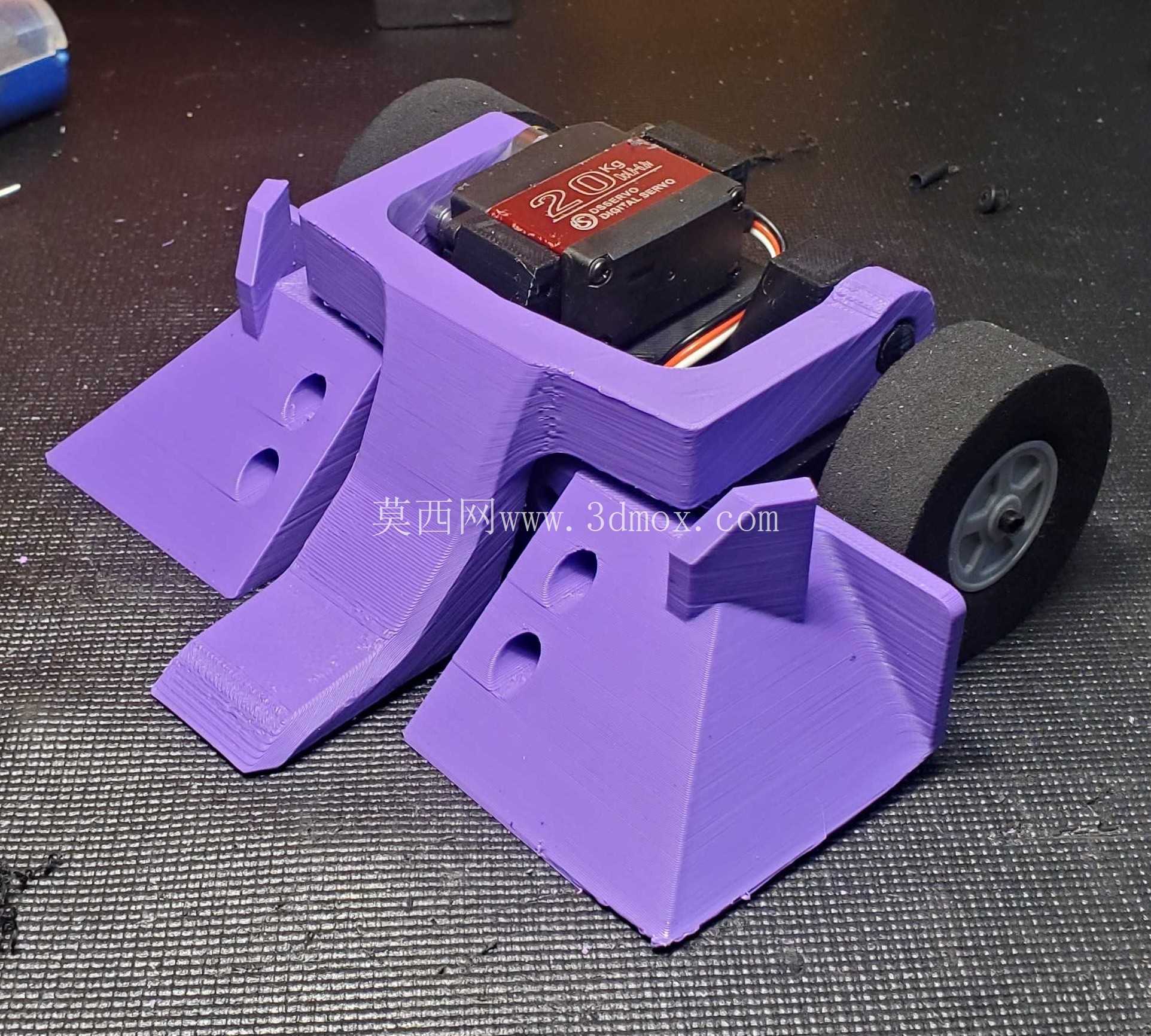

　　这款一磅级格斗机器人面向桌面级竞技对抗场景设计，整体采用轮式驱动布局，主体承载结构全部采用塑料材质加工成型，适配150g到454g量级的蚂蚁组格斗赛事规则要求。整机前部采用分体式楔形铲结构，左右铲面与中间主铲形成三段式接触角度，在正面对抗时可从多个角度楔入对手底盘下方，配合行进动力完成抬升、推挤动作，铲面预留的沉孔可根据对抗需求加装配重块或者辅助攻击附件，无需改动主体承载结构即可调整前部攻击角度与配重分布。主体中部的动力舱采用下沉式安装设计，舵机直接嵌入塑料主体的预留槽位，安装面设置有定位凸台，装配时无需额外调整舵机输出轴的同轴度，舵机线束可通过主体侧面的走线槽规整布置，避免对抗过程中线束被对手武器刮扯造成断路。行走轮采用高摩擦系数的海绵轮材质，轮轴与主体侧板的安装位设置有加强筋结构，可承受对抗过程中的侧向冲击，避免轮轴座断裂失效。整机的模块化设计核心集中在前部接口区域，主体前端设置有统一的卡扣安装位，可快速更换不同构型的前面板，除了标配的楔形铲结构，还可适配斜铲、竖直挡杆、偏心旋转武器等多种前端模块，更换过程无需拆解主体走线与动力部件，单模块更换时间可控制在30秒以内，适配赛事中快速调整战术的需求。

　　结构设计过程中充分考虑了塑料加工的工艺特性，所有受力部位的壁厚均控制在3mm到5mm之间，转角位置全部采用圆角过渡，避免3D打印或者注塑加工时出现应力集中问题，主体侧板与中部承载架采用卡扣加螺丝的双重固定方式，既保证装配效率，又能在受到正面冲击时不会出现结构散架的问题。整机的安装边界充分考虑了赛事规则的尺寸限制，长宽尺寸控制在100mm*80mm以内，高度可根据前端模块的不同在30mm到50mm之间调整，所有突出结构均做了圆角处理，符合竞技赛事的安全要求。行走系统的轮距设置为65mm，重心位于整机几何中心偏前10mm的位置，在正面对抗时可保证前部铲面有足够的下压力，同时在被对手侧向撞击时不会轻易侧翻。

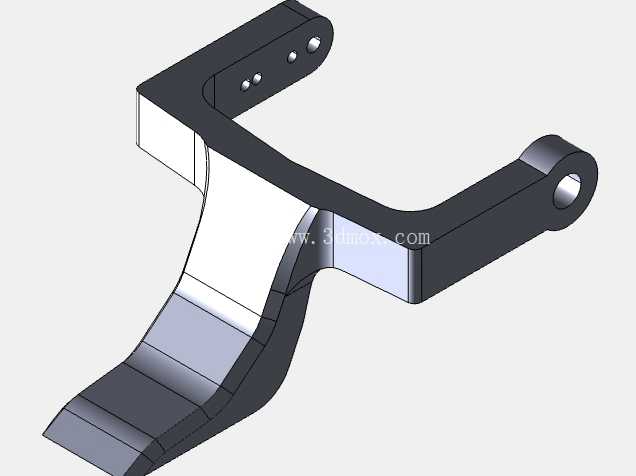

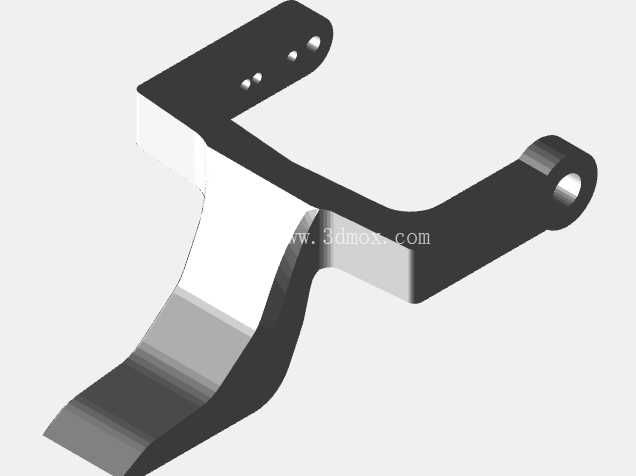

　　舵机的输出摇臂直接连接前部铲面的升降结构，传动路径无额外减速机构，动作响应延迟控制在0.1秒以内，可在近距离对抗中快速完成抬升动作。主体后部设置有电池与接收机的安装仓，仓盖采用滑扣式固定，可快速更换电池，仓内预留有不同尺寸的电池安装位，可适配2S到3S规格的小型锂电池，满足不同动力输出需求。所有塑料结构件的拼接位置均设置有定位止口，装配时可快速对齐安装孔位，降低装配难度，即使是没有机械装配经验的用户，也可在短时间内完成整机组装。

　　结构设计时针对格斗场景的常见失效形式做了针对性优化，前部铲面与主体连接的位置设置有缓冲间隙，在受到正面硬冲击时可产生微小形变吸收冲击能量，避免连接部位断裂；轮轴座外侧设置有突出的防护肋，即使机器人侧翻，轮轴也不会直接接触地面造成磨损。整机的重量分配经过多轮迭代调整，前部结构重量占总重量的40%，行走与动力部分占比50%，后部电池与控制部分占比10%，在保证前部攻击下压力的同时，不会因为前部过重导致行走打滑。
