Turnigy Aerodrive SK3 4240外转子无刷电机结构

　　这款外转子无刷电机的三维结构还原，首先要从航模与小型动力设备的实际安装场景切入——在固定翼航模、多旋翼无人机、小型电动滑板这类对动力重量比要求极高的设备里，这类外转子无刷电机的安装边界直接决定了动力舱的布局逻辑。做结构设计时首先要明确，外转子结构的核心优势是转子外壳直接随磁钢旋转，省去了传统内转子电机的输出轴传动冗余，扭矩输出的响应速度更快，适合直接驱动螺旋桨或者小型负载轮组，不需要额外搭配减速齿轮组就能满足低转速大扭矩的输出需求。

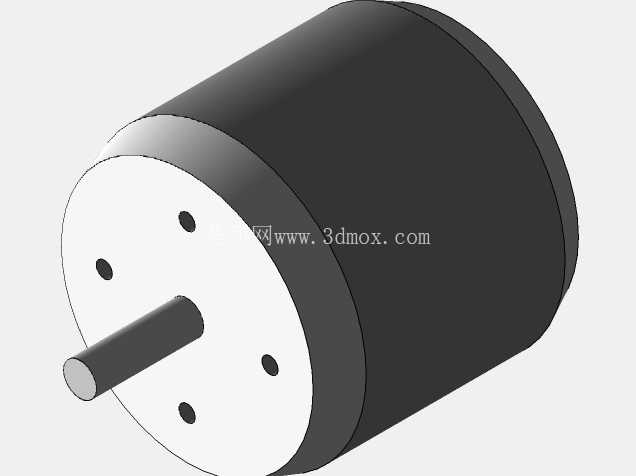

　　从外形尺寸边界来看，这款电机的主体圆柱外径对应42mm规格，机身轴向长度对应40mm区间，输出轴的直径与伸出长度是安装时的核心匹配点：输出轴为圆柱光轴结构，端面做了倒角处理，方便螺旋桨桨夹或者传动轮的套入安装，轴伸长度要匹配常用桨夹的锁紧深度，避免安装后出现轴端顶死或者桨夹打滑的问题。前端盖的四个安装孔呈圆周均布，孔位的分度圆直径是安装固定的关键尺寸，不管是用在航模的电机座上，还是小型设备的动力安装支架上，四个安装孔的位置度公差直接决定了电机安装后的同轴度，要是孔位偏差过大，电机运转时会产生额外的径向振动，不仅会降低轴承使用寿命，还会带来不必要的动力损耗。

　　设计思路上，这款电机的结构拆分完全遵循实际生产的装配逻辑：最外侧的黑色圆柱壳体是外转子的磁钢轭部，内壁粘贴径向充磁的永磁体，和内部定子的铁芯绕组形成气隙磁场；前端的白色端盖和转子壳体过盈配合，中心位置镶嵌轴承，和输出轴形成转动副，后端盖同样镶嵌轴承，对输出轴的另一端做径向支撑，双轴承的支撑跨度刚好覆盖定子铁芯的轴向长度，能最大程度降低轴系的挠度，避免高转速下输出轴出现甩动的问题。定子部分固定在中心的机座上，绕组引线从后端盖的出线槽引出，出线槽的位置做了圆角处理，避免装配时刮破漆包线的绝缘层，这也是很多新手建模时容易忽略的细节——实际生产中出线位置的锐边很容易造成绝缘失效，引发绕组短路的故障。

　　实际用途层面，740kv的参数意味着每增加1V的输入电压，电机空载转速提升740转，这个kv值的外转子电机适配10-12寸的航模螺旋桨，在3S-4S锂电池的供电区间里，能输出足够的静拉力满足1.5-2.5kg级别的固定翼航模动力需求，也可以用在小型电动代步工具的驱动单元里，直接驱动轮组转动。建模时还原的端面螺栓图案，其实是前端盖和转子壳体的固定压痕，实际生产中前端盖和转子壳体除了过盈配合，还会在端面点胶或者做冲点固定，避免高转速下转子和端盖出现松脱，这个细节的还原能让模型更贴近真实产品的装配状态，而不是理想化的光滑圆柱结构。

　　从结构设计的细节来看，电机的气隙宽度控制在0.2-0.3mm之间，建模时要严格保证定子外圆和转子内圆的同轴度，要是气隙不均匀，电机运转时会产生磁拉力不平衡，带来明显的振动和噪音。输出轴和转子端盖的连接是过盈配合加周向定位，避免大扭矩输出时轴和转子之间出现相对转动，这个配合的过盈量要根据轴径和材料的弹性模量计算，过盈量太小会打滑，太大则会导致端盖的轴承座变形，挤压轴承造成运转卡滞。另外，电机的整体重量控制也是设计时的重点，外转子壳体采用铝合金材质，在保证结构强度的前提下尽可能降低壁厚，定子铁芯采用硅钢片叠压结构，减少涡流损耗，这些结构特点在三维模型里都通过壁厚、叠层的细节做了还原，方便选型的工程师直接参考重量分布做整机的重心配平计算。

　　在安装适配性上，这款电机的前端盖安装孔是通孔设计，可以用M3的螺丝从前端直接拧入电机座的螺纹孔，安装时要注意螺丝的拧入深度不能超过端盖的厚度，否则螺丝会顶到内部的绕组或者磁钢，造成电机损坏。输出轴上可以搭配不同规格的桨夹，适配不同孔径的螺旋桨，也可以通过联轴器连接小型传动机构，作为小型自动化设备的旋转动力源。建模时还原的所有安装尺寸都和实际产品一致，不管是做航模的动力舱结构设计，还是做小型动力设备的选型验证，都可以直接调用这个模型做装配干涉检查，不需要再反复核对实物尺寸，能大幅缩短结构设计的周期。
