遄达1000航空发动机剖面结构三维模型

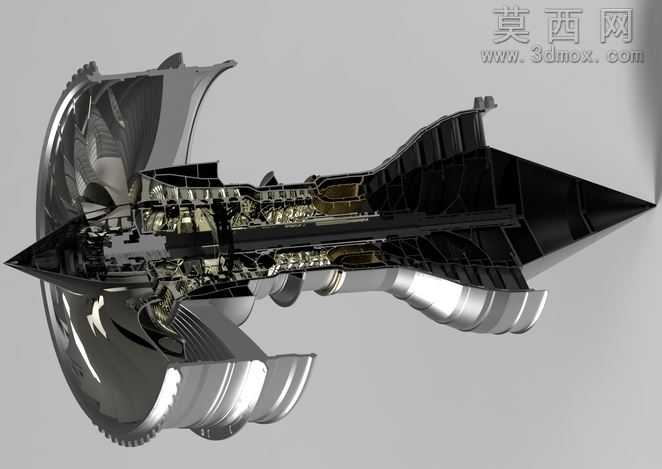

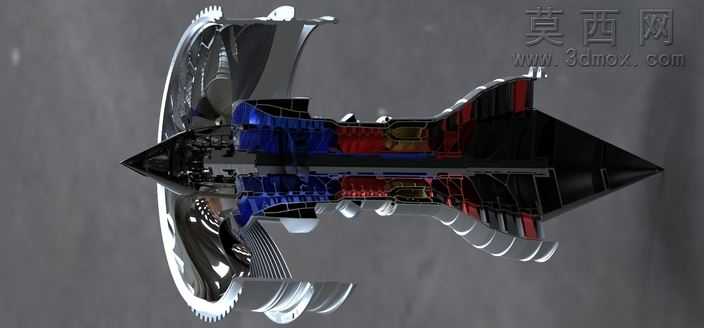

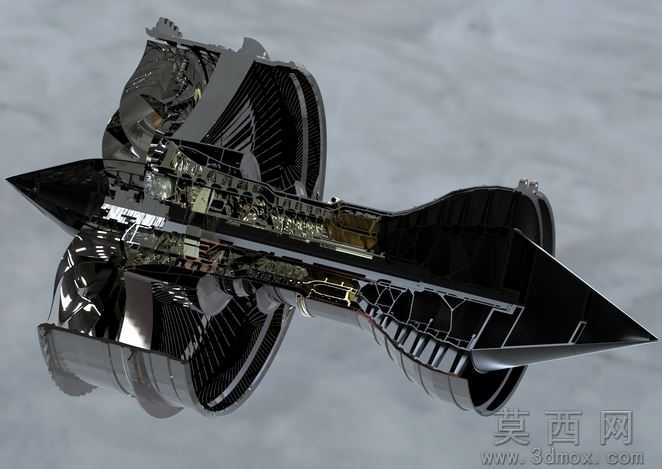

本模型为遄达1000型大涵道比涡轮风扇航空发动机的全剖面结构三维建模成果，建模过程严格参照该型发动机的真实工程结构比例，在三维建模软件中完成全零件的参数化搭建，完整还原了发动机从进气道、风扇级、增压级、高压压气机、燃烧室、高压涡轮、低压涡轮到尾喷管的全流程气动与结构布局。模型采用剖面展示形式，将发动机外壳做半剖处理，清晰呈现内部各级转子叶片、静子叶片、轮盘、轴系、燃烧室火焰筒、燃油喷嘴、支撑机匣等核心部件的装配关系，每一级叶片的叶型扭转角度、叶根榫接结构都按照真实气动设计逻辑做了精细化还原，压气机段逐级缩小的流道直径、涡轮段逐级扩张的流道形态都精准匹配大涵道比涡扇发动机的气流组织逻辑。材质渲染阶段，针对不同部件的真实材质属性做了区分设置：风扇叶片与压气机叶片采用高光金属材质模拟钛合金基材的金属质感，涡轮段部件添加了耐高温合金的暗调金属质感与轻微热蚀纹理，机匣结构采用哑光金属与复合材料分层材质，轴承与传动部件添加了镀铬亮面金属效果，整体渲染采用冷调工业灰背景，通过定向打光突出内部结构的层级关系，金属部件的环境反射、阴影层次都做了精细化调整，让剖面结构的装配关系一目了然。设计思路上，模型以结构展示为核心目标，省略了非核心的外接管路与冗余小零件，重点突出发动机核心气路部件与转子支撑结构的装配逻辑，各级叶片的数量、排布角度都参考真实机型的公开参数设置，轴系的同心度、各级轮盘的连接结构都符合航空发动机的转子动力学设计逻辑，既保证了外观展示的逼真度，也清晰呈现了大涵道比涡扇发动机的工作原理与内部构造，可用于航空动力结构教学、发动机原理演示、相关工业设计方案的配套展示使用。
