拓扑优化航空喷气发动机金属支架

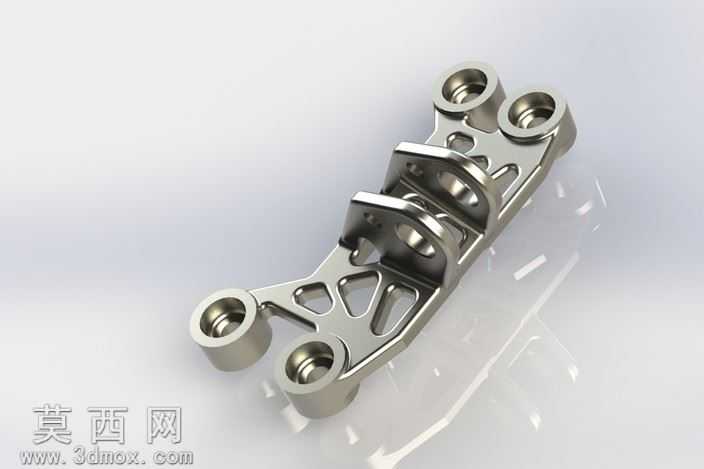

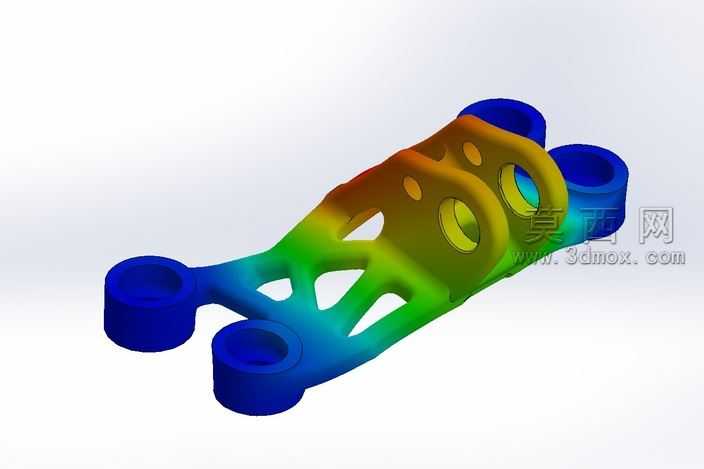

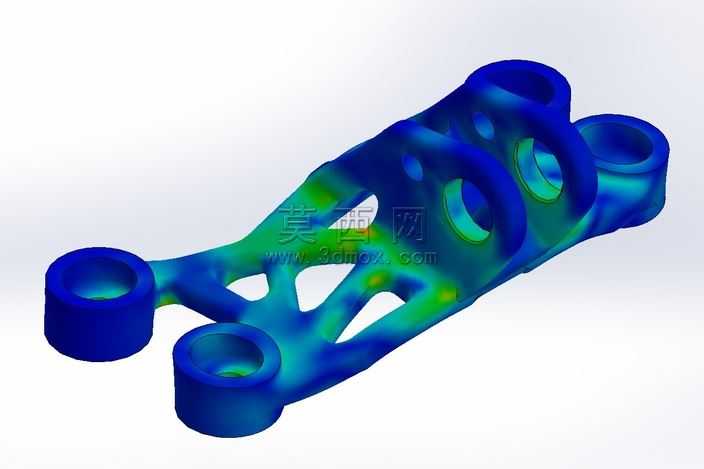

该作品为经过拓扑优化设计的喷气发动机金属支架，建模阶段以结构力学性能约束为核心起点，首先梳理支架的安装定位需求，明确两端共计六个安装孔的同轴度公差、孔位相对位置精度要求，在三维建模软件中先搭建基准安装面的基础特征，将所有安装接口的尺寸参数做全约束定义，确保后续优化迭代过程中安装配合特征不会发生偏移。初始设计阶段先完成满足最大承载要求的实体填充结构建模，设定材料密度为0.16磅每立方英寸，初始方案大体积为4.52磅、对应体积28.27立方英寸，虽能满足极限载荷下的强度要求，但整体重量冗余较大，不符合航空动力部件的轻量化设计需求。随后进入拓扑优化迭代环节，以安装孔位为非设计保留区域，对中间连接区域做材料去除的优化计算，在保证结构刚度、抗疲劳强度完全满足发动机运行工况下振动、冲击载荷要求的前提下，逐步剔除低应力区域的冗余材料，通过多轮迭代调整镂空结构的筋条走向、壁厚参数，最终优化后的方案大体积降至1.19磅、对应体积7.46立方英寸，相较初始方案减重比例超过73%，大幅降低了无效结构重量。渲染阶段采用金属不锈钢材质，调整材质的反射粗糙度、环境光遮蔽参数，还原金属机加工后的细腻金属光泽，对筋条的棱边做微小倒角处理，避免应力集中的同时提升视觉精致度，通过柔和的影棚布光凸显结构的镂空层次与金属质感。结构设计上，所有连接筋条均沿应力传递路径排布，既保证了载荷可以顺畅从发动机连接端传递至机身安装端，又通过三角形镂空结构提升了整体抗扭刚度，安装孔位处做局部加厚处理，强化螺栓连接区域的挤压强度，避免长期运行下出现孔位变形、松动的问题，整体结构兼顾了力学性能与轻量化需求，适配航空喷气发动机的严苛使用场景。
