气动快插外螺纹直通管接头

　　这类直通式快插管接头主要用于气动控制系统中软管与阀块、气缸、气源处理件或设备面板之间的快速连接。接头一端采用外螺纹接口，可拧入具有对应内螺纹的气动元件；另一端为推入式接管口，适配外径6mm的气动软管，现场布管时无需额外套丝或复杂装配，将管子垂直插到底即可形成密封，拆卸时压下释放环即可拔出软管，适合频繁调整气路、装配工位紧凑以及维护空间受限的场合。

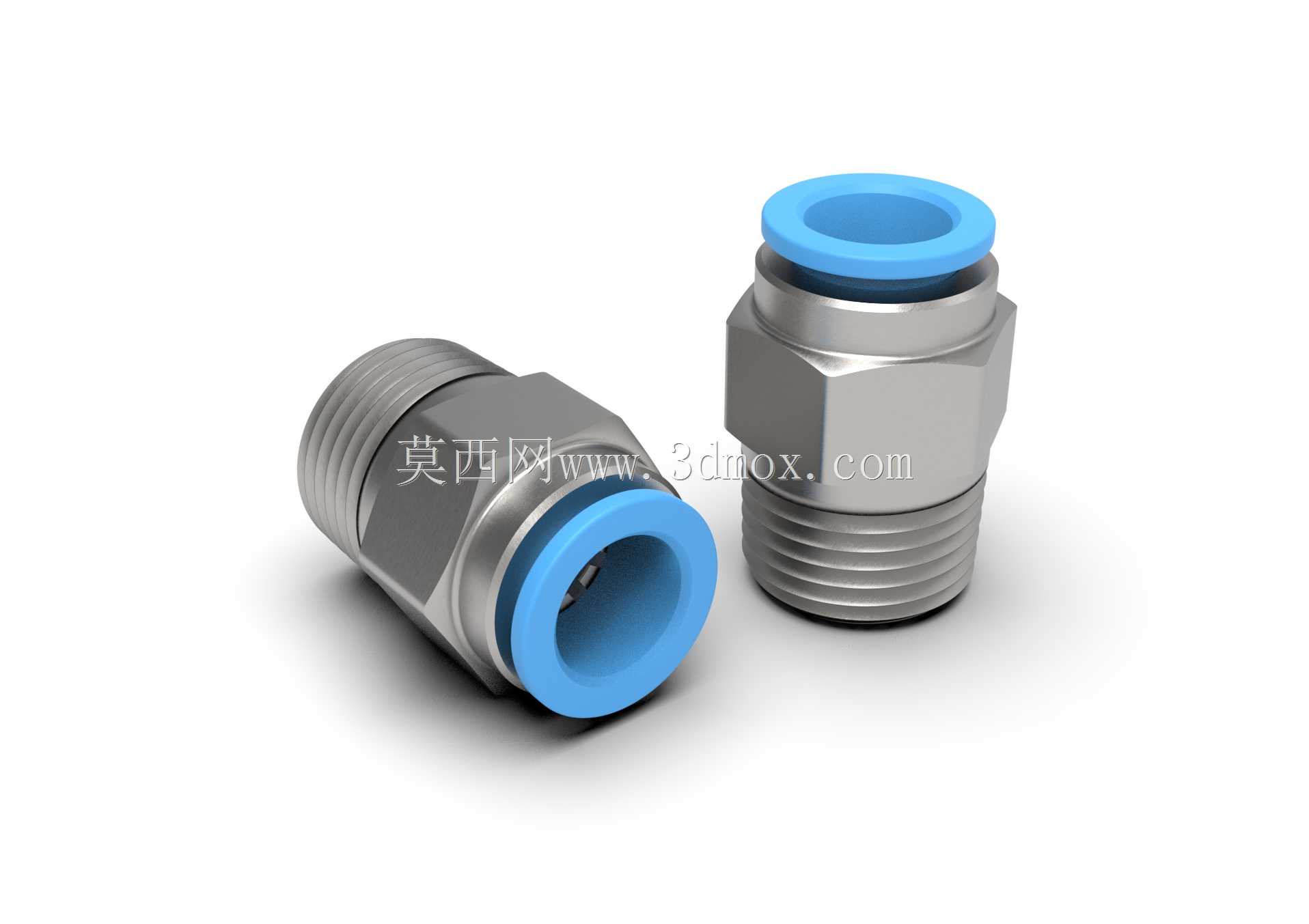

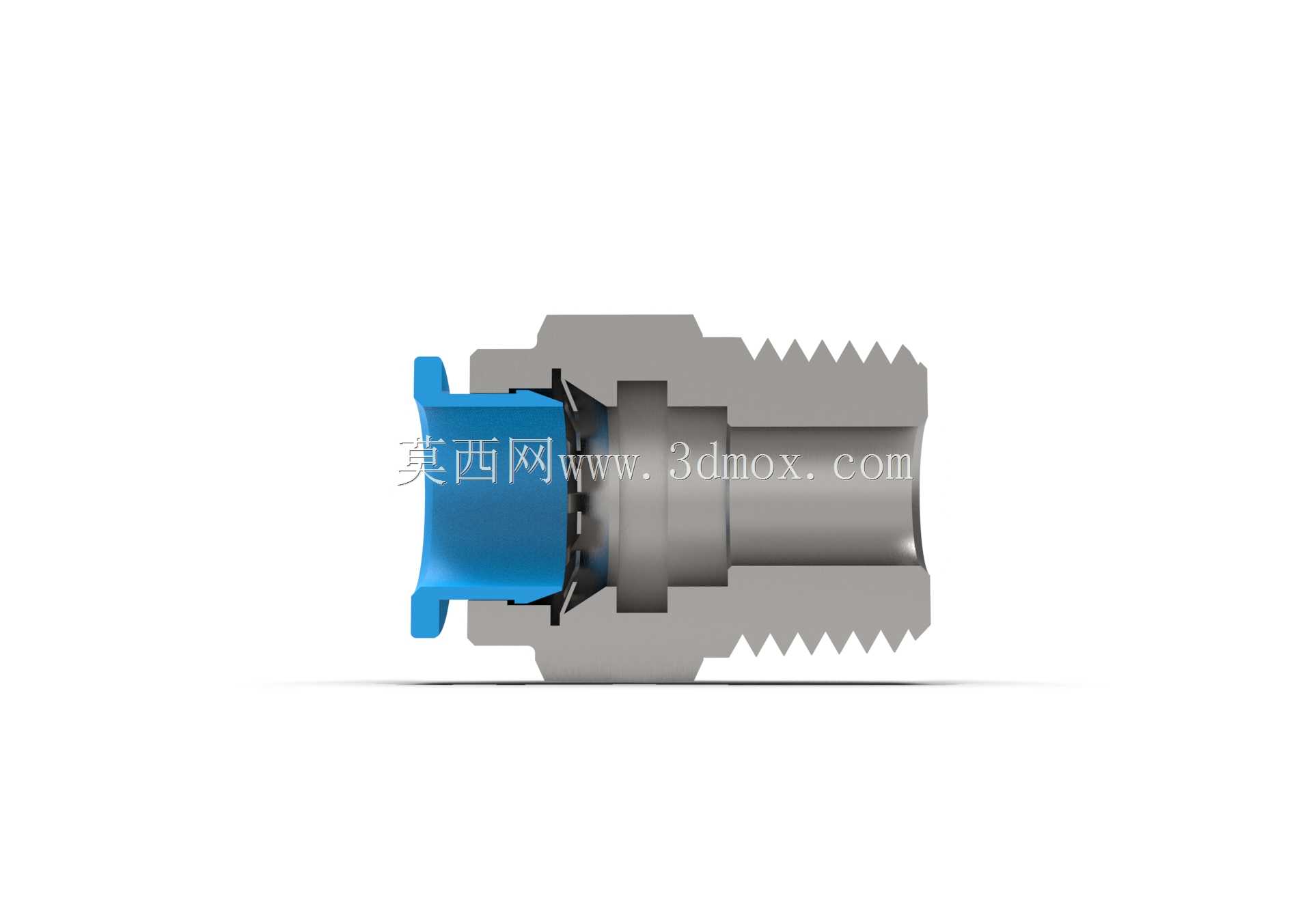

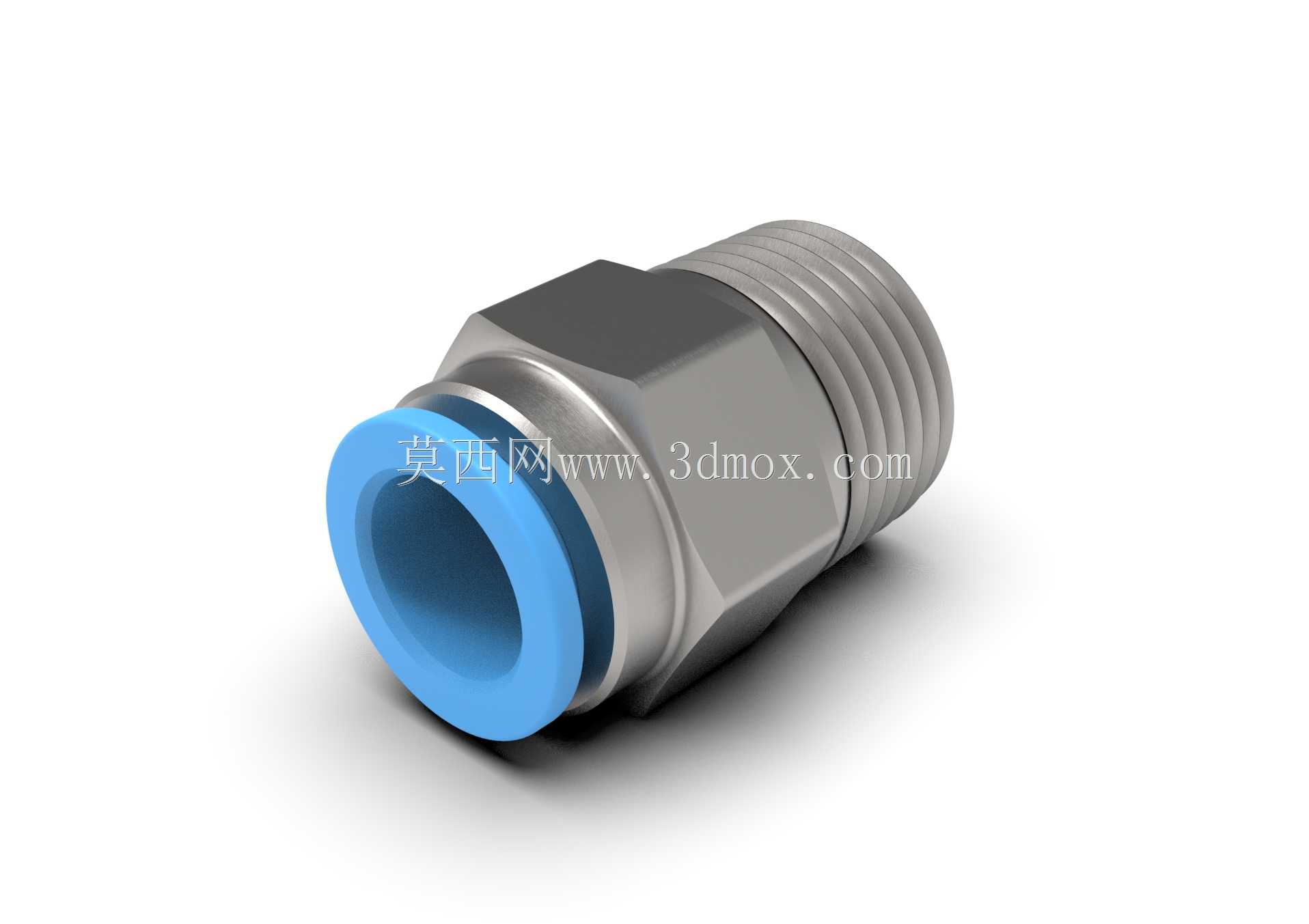

　　从结构上看，模型呈现的是典型的金属本体加蓝色塑料锁紧/导向端盖的快插接头形式。中部六角段用于扳手夹持，安装时可施加合适扭矩，避免仅凭手拧造成螺纹密封不足；螺纹段承担与基体元件的机械连接和密封，接管端内部通常由夹爪、密封圈、释放环和导向结构协同工作。软管插入后，夹爪咬住管外壁，密封圈抱紧管面，内部气压越高，夹持与密封趋势越明显；释放环受压后夹爪张开，管子才能退出，从而减少误拔导致的漏气风险。

　　在自动化生产线、包装设备、分拣机构、夹具气路、半导体辅助设备以及小型实验装置中，这类接头承担的是气源到执行元件之间的末端连接任务。它不像大型管路法兰那样需要较大操作空间，也不同于永久性粘接或焊接管路，快插结构更适合气动系统常见的短周期装配、多工位改线和模块化设计。设备布局时，工程师通常会在电磁阀汇流板、气缸进气口、真空发生器、过滤减压阀出口等位置选用此类直通接头，使PU管、尼龙管等软管能够沿拖链、支架或设备内壁整齐敷设。

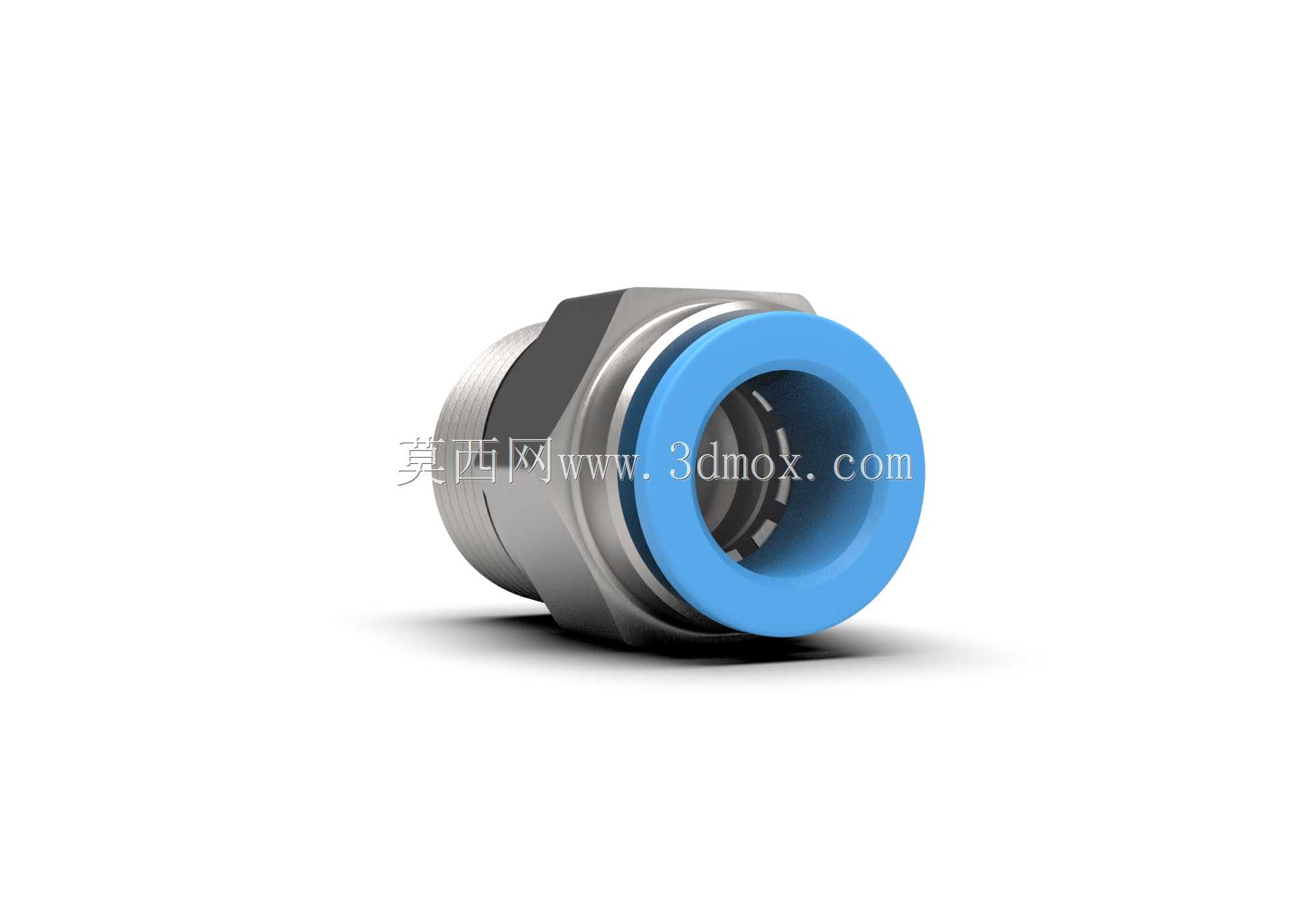

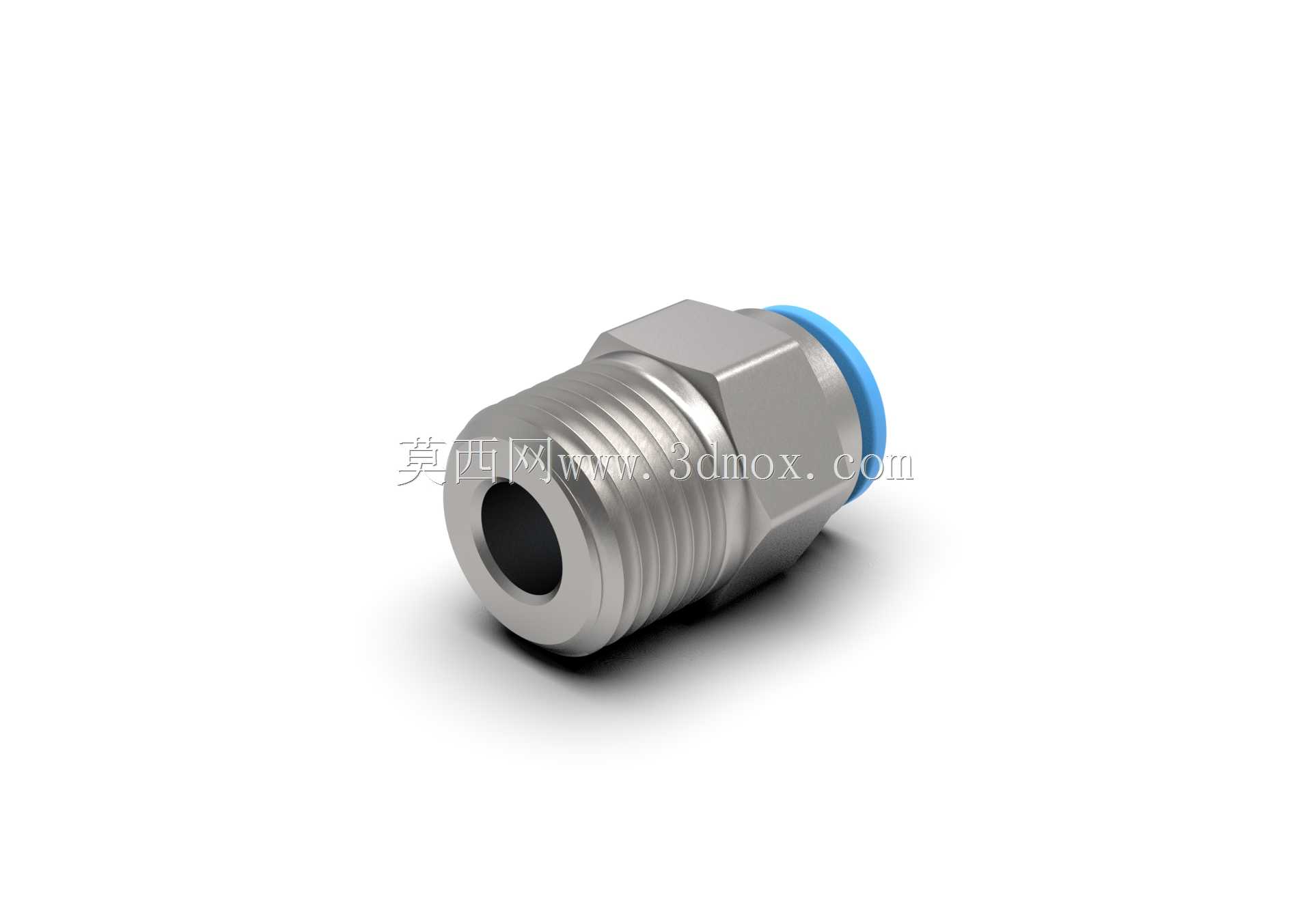

　　建模时需要重点把握三个区域的边界关系。第一是外螺纹端，图中规格对应3/8"NPT外螺纹，NPT属于锥管螺纹，装配时通过牙型啮合形成密封，三维表达中应体现锥度、牙距和端部收尾特征；在整机装配校核时，不能只按圆柱外径判断干涉，而要预留扳手空间和螺纹旋入长度。第二是中部六角体，它决定了安装工具的可达性，若接头靠近墙板或并排布置，六角对边尺寸与相邻元件间距必须同时校核，否则会出现扳手无法落位的情况。第三是快插端，蓝色端口外径、接管入口高度以及软管插入后的最小弯曲半径都会影响实际布管。软管接入后并非在端口处立即弯折，应保留一段直线过渡区，避免管子根部长期受弯造成漏气或开裂。

　　尺寸边界方面，该接头适用于外径6mm的卡套/快插类气动软管，螺纹接口为3/8"NPT外螺纹。选型时不能只看管径和螺纹标称，还要确认工作压力、介质类型、使用温度以及软管材质。普通气动快插接头多用于过滤后的压缩空气，若现场存在腐蚀性雾气、焊接飞溅、高温辐射或频繁油污冲刷，则需要重新评估本体、密封件和塑料端盖材料。布局阶段还应注意接头轴向长度：螺纹端拧入阀块后，快插端仍会向外伸出一定距离，软管再沿轴向或弯折方向延伸，因此在防护罩、线槽、拖链和设备门板之间需要留出足够的安装与维护空间。

　　从设计思路上讲，这种接头把“可靠密封”和“快速装拆”合并在一个很小的零件内。金属本体提供螺纹强度和抗扭能力，六角外形传递安装扭矩，内部弹性夹持机构负责锁管，端部蓝色构件既承担释放与导向作用，也在外观上形成气动元件常见的识别特征。三维建模时应保证六角体与两端同轴，螺纹轴线和接管轴线一致，端口内孔、密封圈槽、夹爪容纳区和释放环位置形成合理的装配层级。若用于设备数字样机，还应把接头作为管路走向的关键控制点：它不仅是一个连接件，更决定了软管起始方向、检修可达性和阀岛周边的密集排布结果。

　　实际工程中，这类小接头往往数量多、分布广，单个零件结构不复杂，但对设备气路稳定性影响直接。螺纹端未拧紧、软管插不到位、管子外径超差、端口附近急弯或扳手空间不足，都会在调试阶段表现为漏气、压力下降或执行元件动作迟缓。因此，在结构设计阶段将接头外形、螺纹旋入深度、接管方向和周边间隙一并建入三维装配体，能够提前发现布管干涉，也便于后续维护人员按最短路径拆装软管。
