乐高科技组叉骨形悬挂连接结构件

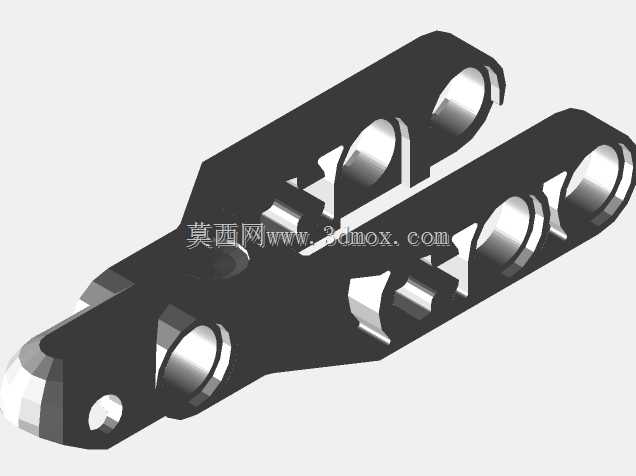

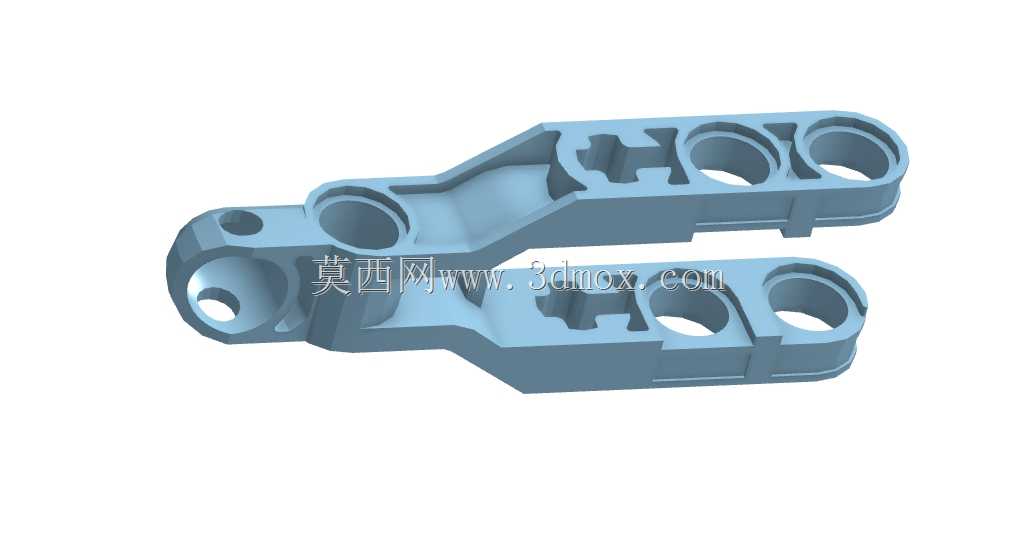

　　这类叉骨形结构件最初的设计原型来自汽车悬架系统中的控制臂结构，在乐高科技组的搭建体系中，承担着轮组与车架主体之间的连接传力作用，日常搭建1:10比例的越野车型、场地赛车模型时，这类零件是决定轮组跳动行程、转向倾角参数的核心连接件。从结构设计逻辑来看，零件整体采用长条形镂空布局，主体沿长度方向设置了三组同轴销孔，靠近端部的单孔位用于对接轮组支座的转向连接销，中部与尾部的双组平行孔位用于匹配车架侧的连接硬点，孔位的中心距严格遵循乐高科技组的标准单位模数，确保和标准销、栓零件的装配间隙控制在0.1mm以内，既不会出现装配过紧导致的销件断裂，也不会因间隙过大出现搭建后结构松垮的问题。零件中部的异形镂空槽并非单纯为了减重，

　　槽型轮廓刚好匹配科技组十字轴的穿装限位，当需要调整悬架的防倾杆连接点位时，十字轴可以直接穿过镂空槽完成固定，不需要额外增加转接零件，同时镂空结构也给3D打印后的零件留出了均匀的壁厚收缩空间，避免打印过程中因壁厚不均出现的翘曲变形。考虑到3D打印的工艺适配性，零件的所有棱边都做了R0.3mm的圆角过渡，没有尖锐的直角结构，打印时不需要额外添加大量支撑结构，仅在孔位的悬空区域设置了易剥离的内置支撑，打印完成后只需要简单清理孔位残留的支撑丝材，就可以直接和标准乐高零件配合使用。从安装边界来看，零件总长度对应7个乐高标准单位，宽度对应2个标准单位，厚度方向的尺寸和标准科技组长梁保持一致，当把它安装在车架侧的安装位时，

　　上下摆动的极限行程不会和车架上的齿轮传动结构、电池仓结构发生运动干涉，轮组上下跳动时，零件的摆动轨迹经过提前校核，不会拉扯到连接轮组的驱动十字轴，保证动力传输的顺畅性。在实际的模型搭建场景中，这类叉骨件除了用于悬架结构，也可以作为机械爪的连接臂、传送结构的连杆来使用，多件组合时可以搭建出平行四边形的升降结构，孔位的同轴度精度足够支撑动态模型的连续运转，不会因为孔位偏斜出现运动卡滞。零件的受力截面做了等强度优化，靠近连接孔位的区域壁厚比中部镂空区域厚0.8mm，在模型跌落、承受冲击载荷时，应力集中的孔位边缘不会出现断裂，日常把玩时的结构可靠性和原厂注塑零件的表现接近。针对打印时的放置方向，设计时已经将零件的最大平面设置为打印贴合面，不需要添加侧边支撑就可以获得平整的外表面，球窝位置的朝向经过调整，打印时球窝结构朝上，避免支撑结构破坏球窝的配合面，确保和球头销连接时的转动阻尼均匀，既可以灵活转动调整轮组倾角，又不会因为阻尼过小出现定位松脱。
