集成万向结构的轮毂驱动电机三维设计

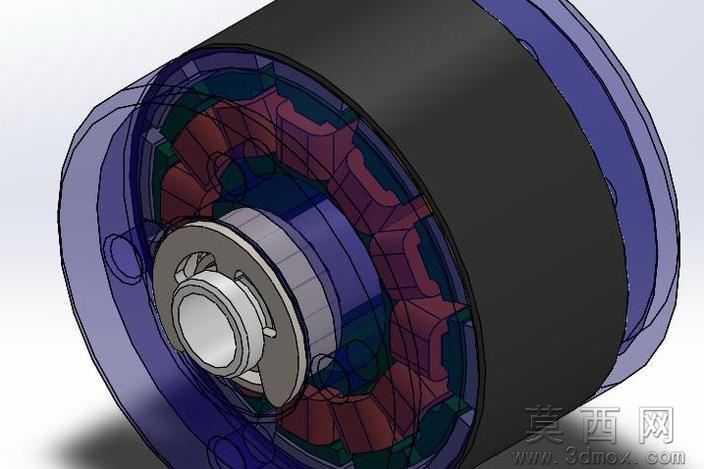

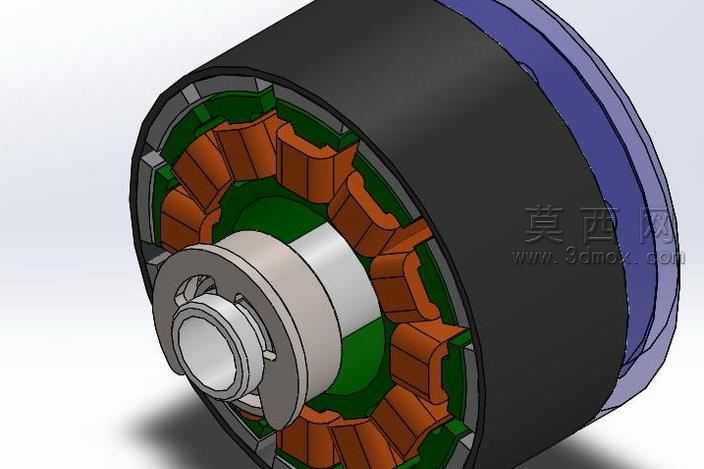

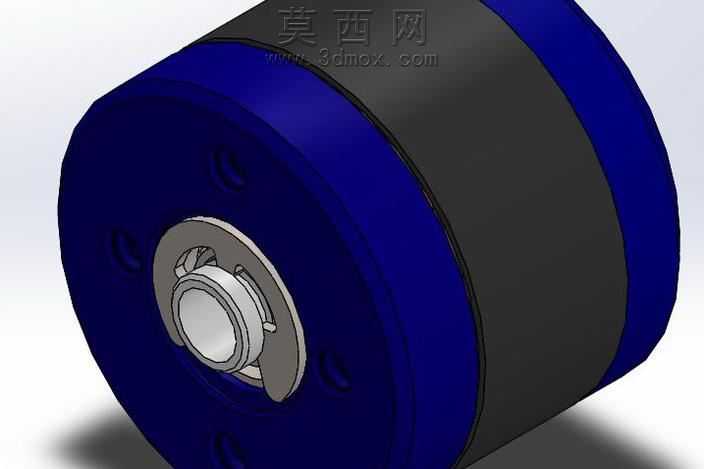

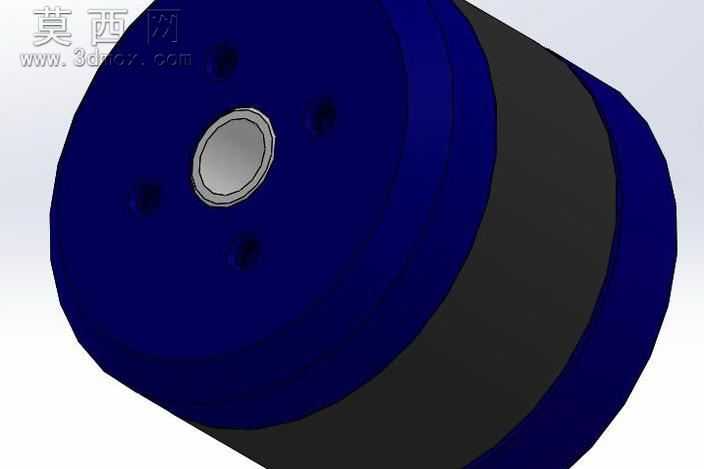

本作品为集成万向传动功能的轮毂驱动单元三维设计，建模阶段采用SolidWorks完成全参数化零件构建，首先依据轮边驱动的空间布局要求，确定电机外转子的外径、轴向长度核心尺寸，将永磁体贴附面、定子绕组安装腔、轴承配合位的公差基准在草图阶段完成约束，避免后续装配出现干涉问题。结构设计上采用外转子直驱方案，将黑色橡胶轮胎胎体与紫色半透明的转子外壳做同轴配合，内部红色的定子冲片叠压结构沿圆周均匀排布，冲片的齿槽结构按照绕组嵌装的工艺要求做了圆角过渡处理，减少三维模型的尖锐棱角同时还原真实电机的结构特征。中心区域的万向传动组件采用分层装配逻辑，最外侧的灰色端盖设置了卡扣式固定结构，与转子外壳的卡槽完成周向定位，中间的银色轴承组件同时承担径向支撑与轴向限位作用，内部的万向节十字轴结构预留了角度偏转余量，可实现轮端一定范围内的转向摆动，满足万向行驶的功能需求。材质渲染阶段针对不同部件做了区分设置：轮胎外表面采用哑光黑色橡胶材质，添加细微的颗粒纹理还原真实轮胎的触感；转子外壳采用半透明紫色工程塑料材质，调整透明度参数至30%，可清晰展示内部定子与转子的配合关系；定子冲片采用暗红色金属烤漆材质，突出叠压结构的层叠质感；中心万向节与轴承部件采用亮银色金属材质，添加轻微的环境反射效果，凸显机加工零件的表面光洁度；端盖部分采用哑光灰色工程塑料材质，与金属部件形成视觉层次区分。设计过程中重点验证了万向偏转状态下的部件间隙，通过软件的干涉检查功能，模拟轮端最大转向角度时万向节与定子内腔、端盖开孔的位置关系，调整了万向节的轴颈长度与端盖的避让槽尺寸，确保全偏转行程内无运动干涉。同时对电机的磁路间隙做了参数化关联，当调整转子外壳内径尺寸时，定子外圆的配合尺寸会同步更新，提升模型的可修改性，方便后续根据不同功率需求调整电机的性能参数。整体模型采用自下而上的装配逻辑，每个零件都保留了完整的建模特征树，可直接导出工程图用于后续的样机加工验证，半透明的外壳展示方式也清晰呈现了内部的传动与动力结构，直观展现轮毂驱动与万向传动集成的设计优势。
