外六角全螺纹螺栓三维建模设计作品

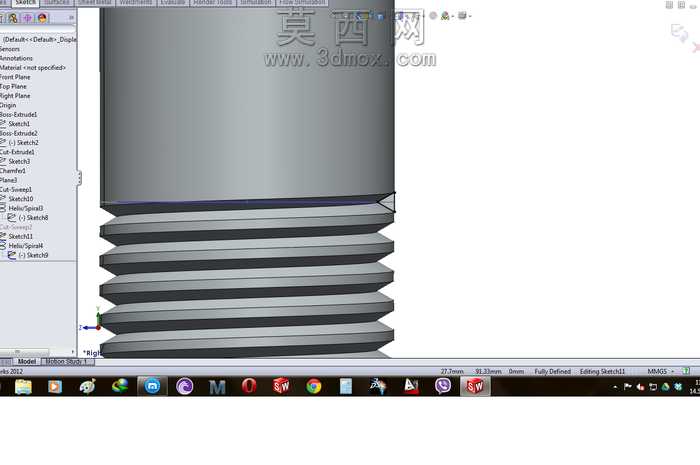

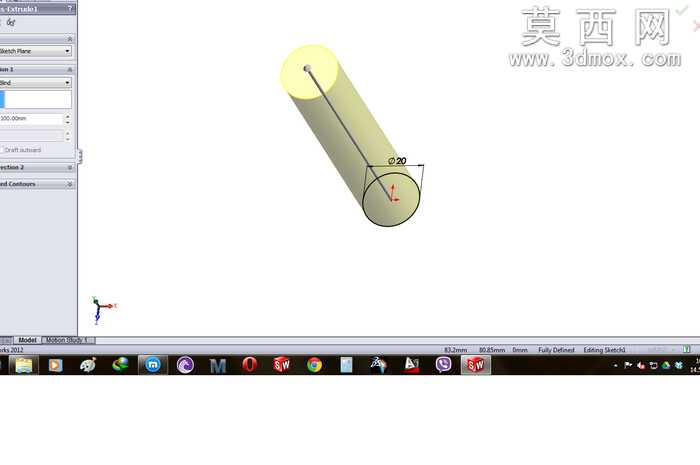

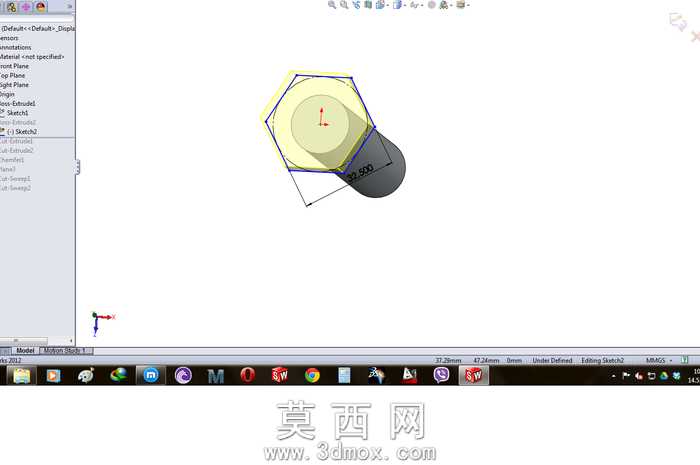

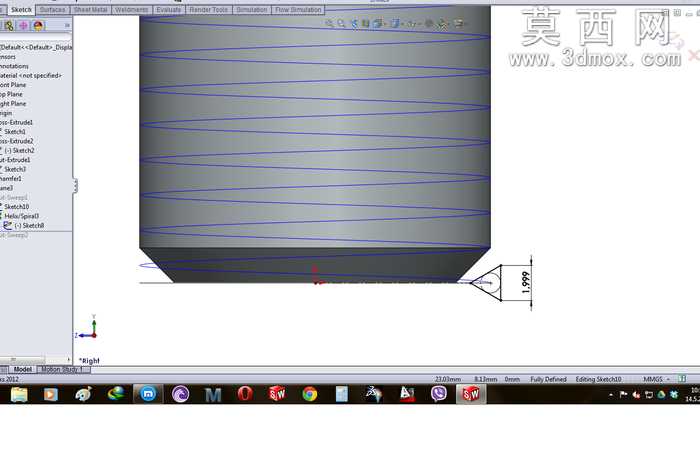

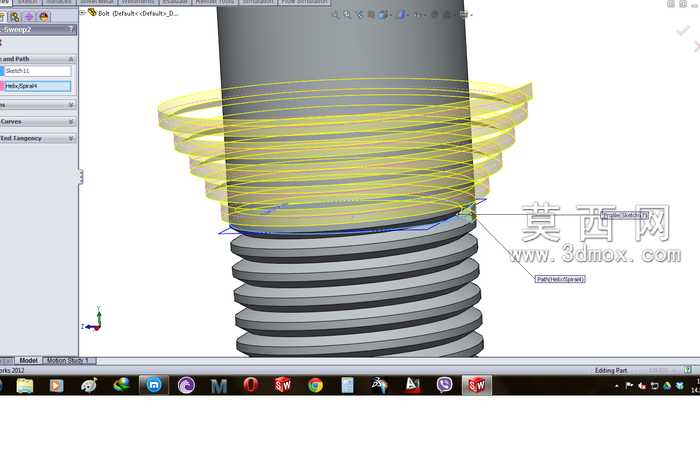

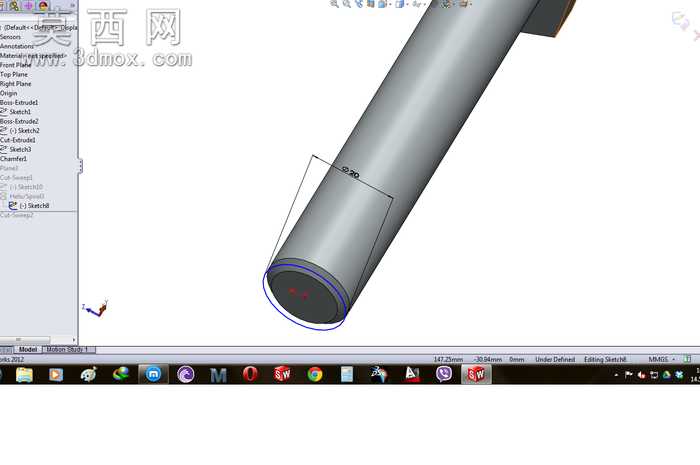

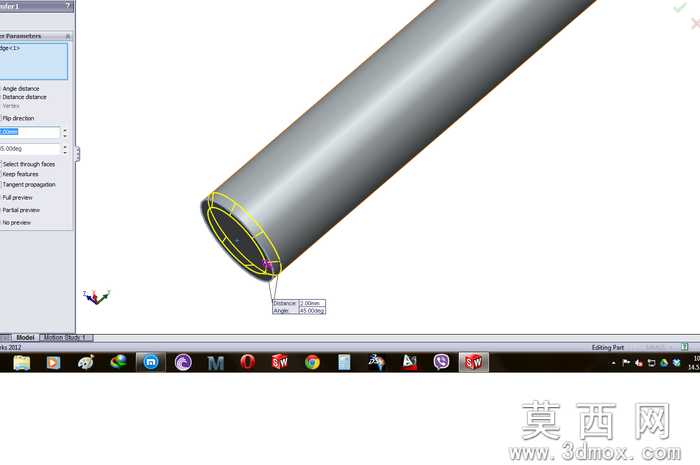

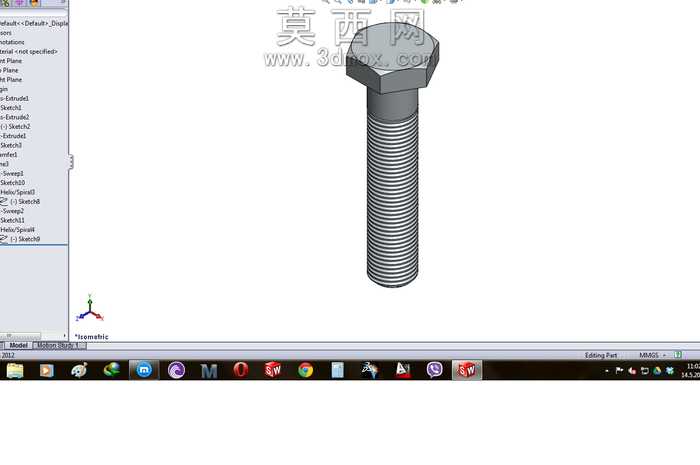

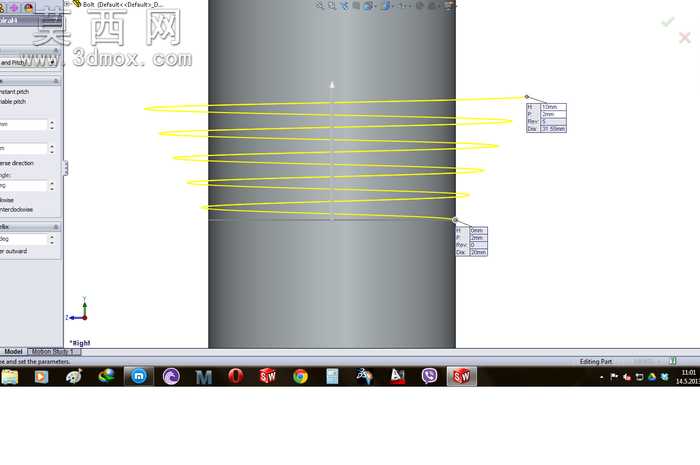

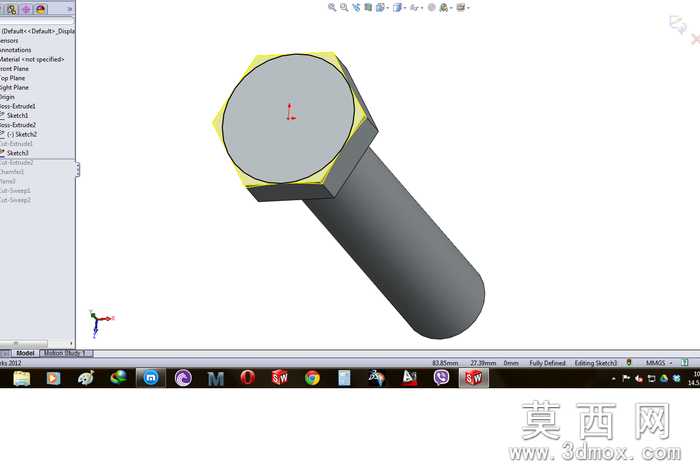

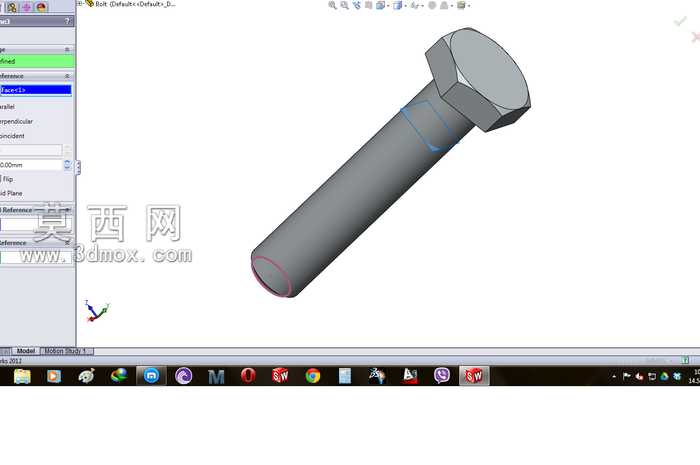

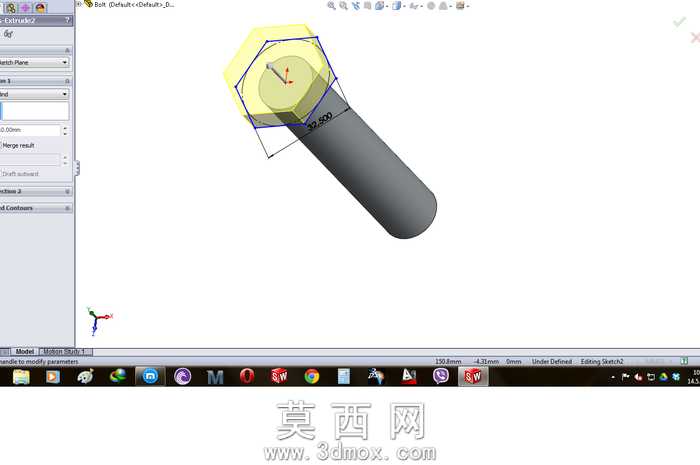

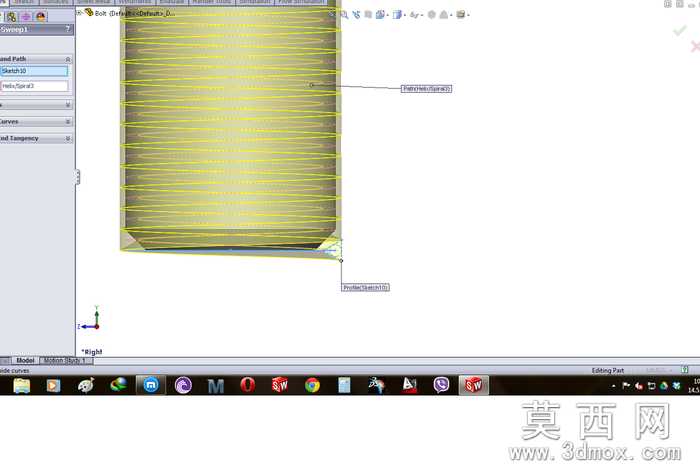

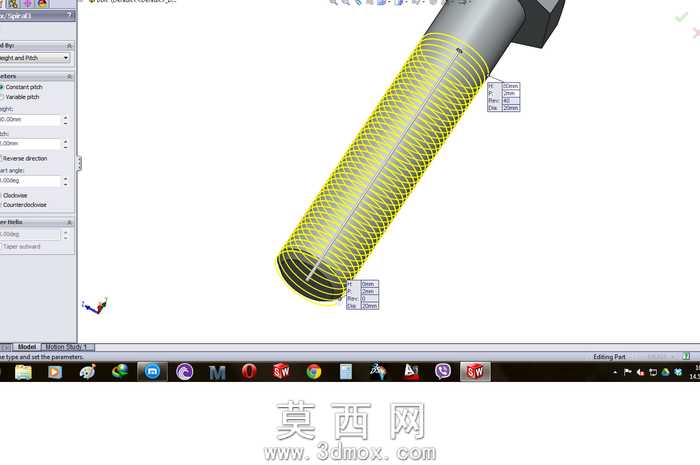

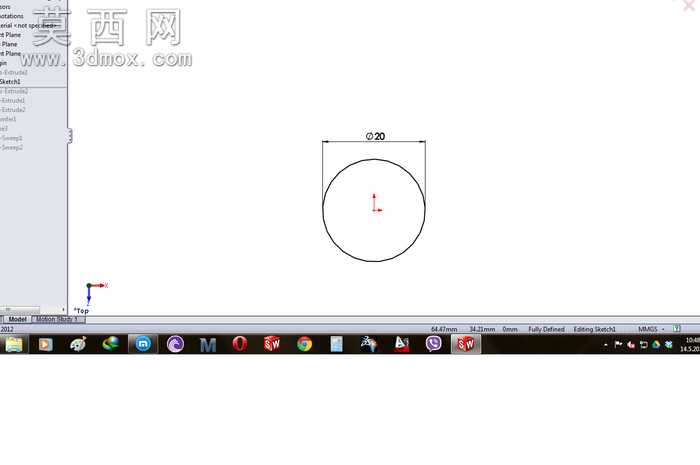

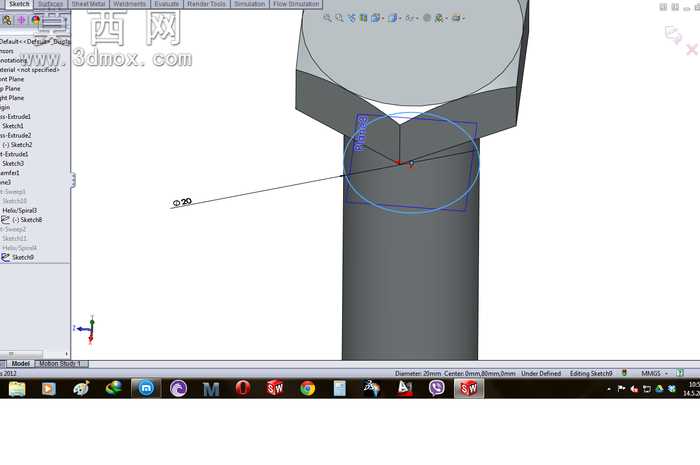

本次设计的外六角全螺纹螺栓，是机械连接领域应用极为广泛的基础紧固件，建模过程以机械设计标准为核心依据，严格遵循普通螺纹的牙型、螺距等参数规范，保证模型的工程实用性。建模初期首先梳理螺栓的结构组成，将其拆分为六角头部、过渡倒角、全螺纹螺杆三个核心部分，先在草图环境绘制正六边形轮廓，通过拉伸特征生成六角头部基体，对头部棱边做符合标准的倒角处理，既还原真实螺栓的加工工艺特征，也避免模型出现尖锐棱角的不合理结构。螺杆部分的建模是核心环节，先绘制螺杆的圆柱基体，再通过螺旋线命令生成与螺栓公称直径、螺距匹配的螺旋路径，基于螺旋路径绘制三角形牙型截面，通过扫描切除特征生成连续的外螺纹结构，建模过程中对螺纹牙顶、牙底的圆弧过渡做细节处理，还原真实螺纹的加工形态，避免出现牙型过于尖锐的失真问题。材质设置上选用常用的碳钢材质，调整材质的金属粗糙度、反光度参数，模拟镀锌螺栓的哑光金属质感，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现六角头部的平面轮廓、螺纹的连续螺旋纹理，让模型的结构细节直观可辨。设计过程中充分考虑螺栓的实际装配场景，保证各部分尺寸比例符合国标规范，头部的对边宽度、头部厚度、螺杆直径、螺纹长度的比例均参考常用外六角螺栓的参数设置，既可以作为机械设计教学的演示模型，也能用于装配场景的虚拟仿真验证，帮助使用者直观理解螺栓的结构形态与连接原理，建模过程中对特征参数做可调整化设置，可通过修改公称直径、螺距、螺杆长度等参数快速生成不同规格的外六角螺栓模型，提升模型的复用性。
