磨坊设备专用轴承安装定位连接结构件

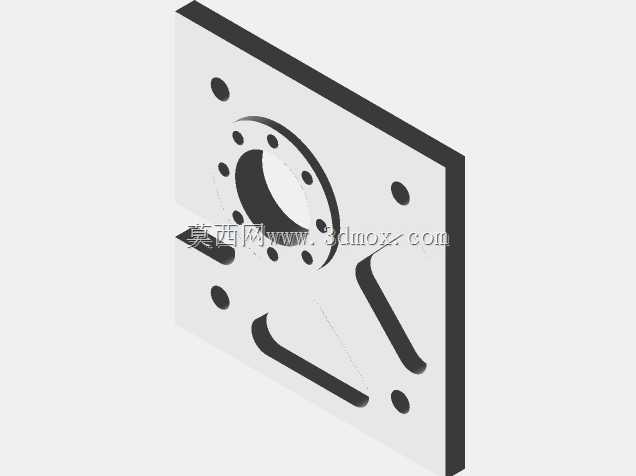

　　在精密磨削加工场景中，这类安装定位结构件是磨头主轴组件与床身基体衔接的核心承载部件，日常作业中需要同时承担主轴高速回转带来的径向载荷、轴向窜动冲击力，以及磨削进给时产生的交变切削应力，其结构合理性直接决定磨削加工的尺寸精度、表面粗糙度稳定性，甚至会影响主轴轴承的实际使用寿命。从结构设计逻辑来看，构件主体采用L型折弯式一体承载构型，垂直立面预留的大直径同轴孔位是滚动轴承的核心安装位，孔位周边均匀分布的螺纹孔用于轴承外圈的压盖锁紧，可避免轴承在高速回转过程中出现外圈跑圈、轴向窜动的问题；水平底板上分布的多组沉头安装孔，用于将整个构件固定在磨床的滑台进给面上，孔位的位置度公差严格控制在0.02mm以内，

　　保证安装后轴承轴线与进给导轨的平行度符合磨削作业要求。构件上额外设计的两处异形通槽，并非减重结构，而是用于走线与排屑：磨削过程中产生的金属碎屑与切削液混合物可顺着槽体快速排出安装区域，避免碎屑堆积在轴承安装位附近侵入密封结构，同时主轴的冷却管路、温度传感器走线也可通过槽体规整排布，避免管线在进给运动中出现剐蹭磨损。设计过程中优先考虑了安装边界的适配性，垂直立面的安装面与底板安装面的垂直度公差设定为0.015mm，保证轴承装入后主轴的回转中心与进给方向的垂直度偏差在允许范围内，不会出现磨削端面振纹、圆柱度超差的问题；轴承安装孔的内径公差选用H7级配合精度，与标准深沟球轴承或者角接触轴承的外圈形成过渡配合，既保证轴承装入后的定位精度，

　　也方便后续维护时的轴承拆卸更换，不会出现孔位拉伤或者配合过松导致的精度丧失。构件的边角位置都做了R2的圆角过渡处理，避免热处理以及加工过程中出现应力集中导致的构件变形，同时安装孔的孔口都做了1mm的倒角引导，方便紧固件装配时的快速对位，也能消除孔口的毛刺锐边，避免装配过程中划伤操作人员或者密封元件。在实际设备适配场景中，这类结构件可适配小型外圆磨、工具磨的主轴安装单元，也可用于改装小型平面磨的磨头固定结构，安装时不需要额外加工调整垫片，只要保证基体安装面的平面度达到0.02mm以内，即可直接完成装配，大幅降低设备组装与维护的调校工作量。构件的壁厚设计经过载荷校核，轴承安装位周边的壁厚达到12mm，

　　可承受最高12000rpm转速下的磨削载荷，不会出现薄壁振颤导致的磨削振纹；底板位置的壁厚为10mm，在滑台快速进给的启停冲击下不会出现形变，保证整个主轴单元的进给定位精度稳定。不同于常规的平板式轴承座，这种L型一体结构省去了额外的直角转接件，减少了装配累积误差，同时构件上预留的传感器安装位可直接加装主轴振动传感器、温度传感器，方便设备运行状态的在线监测，适配智能化改造的老旧磨床升级需求。排屑槽的走向设计顺着切削液的喷淋方向倾斜3度，可保证切削液带着碎屑自然流出，不会在构件表面积存，减少日常设备维护的清理工作量，也避免碎屑堆积硬化后刮伤进给导轨的防护钣金。
