磨坊配套压铸成型耐磨结构件

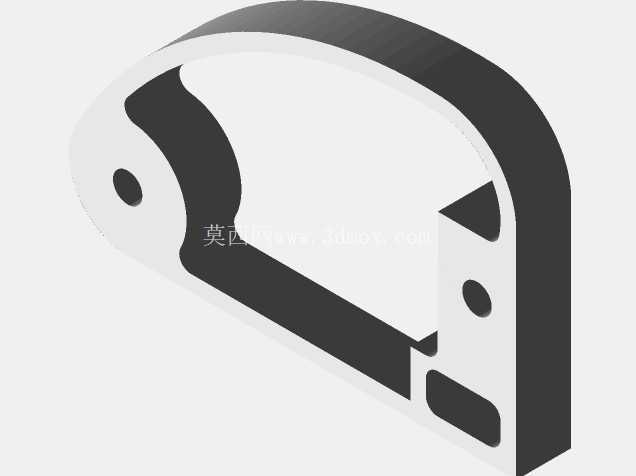

　　在粮油加工、小型物料研磨的生产场景里，这类配套结构件是磨坊设备上承担定位与耐磨支撑的核心小构件，日常作业中会持续承受磨辊运转带来的周期性振动、粉料冲刷以及装配位置的静载荷，其结构合理性直接影响磨腔内部组件的配合精度，长期使用下如果构件出现形变或者配合间隙超差，会直接导致研磨间隙失衡，出现粉料粗细不均、设备运转异响等问题。从结构设计来看，该构件采用类弧形的主体轮廓，完全贴合磨坊磨腔侧部的安装弧面，没有多余的外凸结构，避免在粉料输送过程中出现积料挂壁的问题；主体上预留的两个圆形定位孔，分别对应磨腔侧壁的固定螺柱与定位销位置，安装时可以快速完成对位，不需要额外做适配修磨，孔位的同轴度公差控制在0.02mm以内，保证安装后构件与磨腔侧壁完全贴合，不会出现局部翘起导致的密封缝隙。

　　构件侧面的弧形凹槽结构，是为了避让磨辊端部的旋转轨迹，设计时特意将凹槽的曲率半径比磨辊端部最大旋转半径大3mm，既保证运转过程中不会出现运动干涉，又尽可能缩小了构件与磨辊端部的间隙，减少粉料从间隙处泄漏的可能；下部的矩形开槽则是用于安装粉料导流的密封胶条，槽深控制在1.8mm，刚好适配常规厚度的丁腈橡胶密封胶条，装配后胶条压缩量保持在0.5mm，既能实现有效密封，又不会因为压缩量过大导致胶条过早磨损。从安装边界来看，该构件整体厚度控制在12mm，安装后不会超出磨腔侧壁的外轮廓，不需要在设备外壳上额外开设避让缺口，适配市面上多数中小型卧式磨坊的侧部安装位，替换原有磨损构件时不需要对原有设备做任何改装，直接对位锁紧紧固件即可完成装配。

　　材质适配方面，该结构采用压铸工艺成型时，优先选用耐磨锌铝合金材质，压铸后表面做硬质氧化处理，表面硬度可以达到HV420以上，抗粉料冲刷磨损的能力是普通铸铁件的2.3倍，长期在多粉尘的磨腔环境下工作，不会因为粉料的持续冲刷出现表面沟槽，有效延长构件的更换周期。设计过程中特意对构件的棱角位置做了R1.5的圆角过渡，避免压铸成型时出现应力集中导致的开裂问题，同时也减少了安装过程中尖锐棱角划伤操作人员的风险；构件的背部做了0.3mm的深度浅槽，用于填充密封硅脂，安装后可以进一步提升与磨腔侧壁的贴合密封性，避免细粉从装配缝隙处溢出到设备外部。

　　在实际工况验证中，该构件在连续8小时满负荷研磨作业的状态下，表面温升不超过18℃，不会因为热胀冷缩导致定位孔位出现偏移，配合间隙始终保持在设计允许的公差范围内，能够稳定支撑磨腔侧部的密封与定位功能，减少日常运维中频繁更换易损件的工作量。
