复古定制款咖啡赛车摩托车整车设计

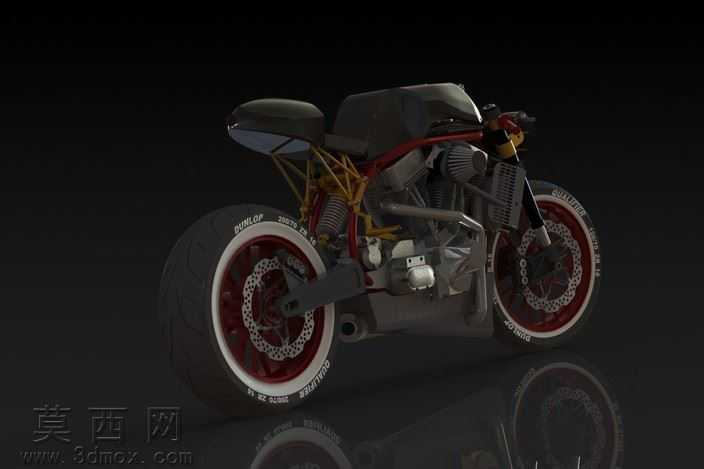

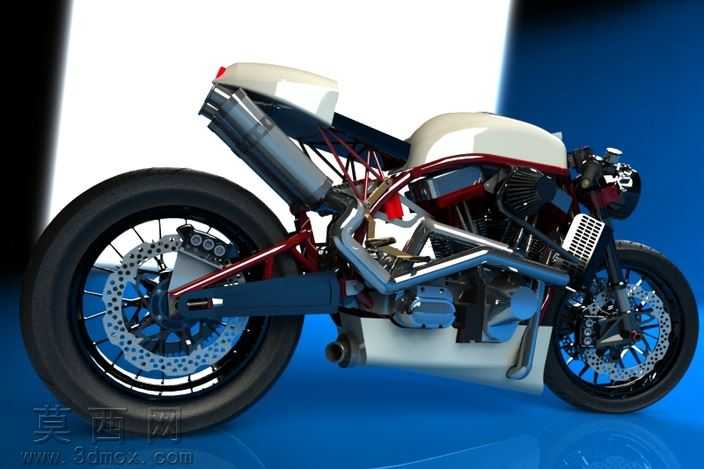

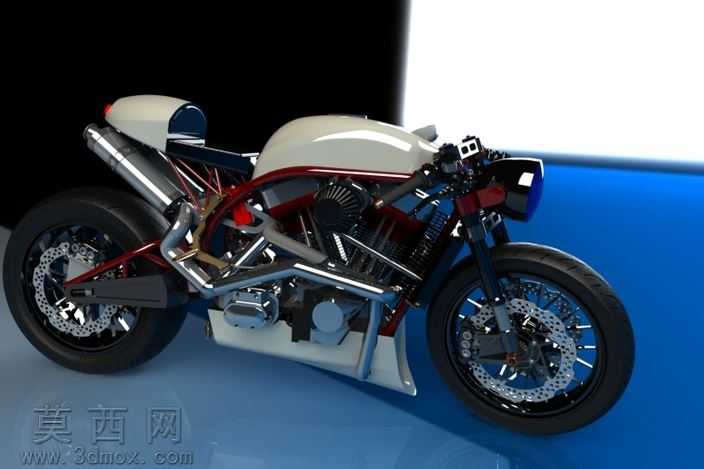

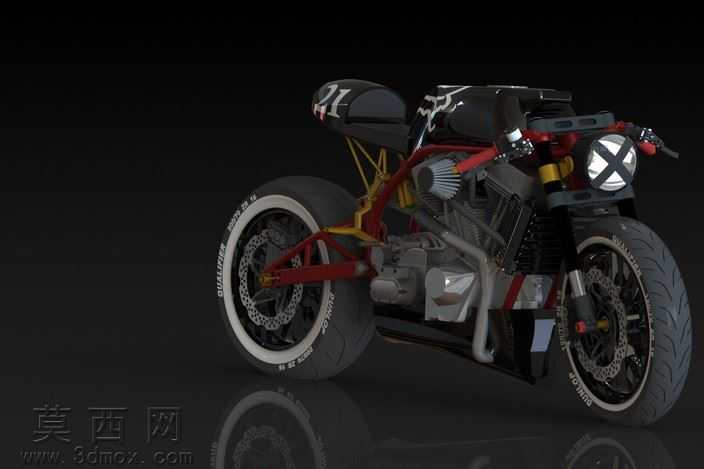

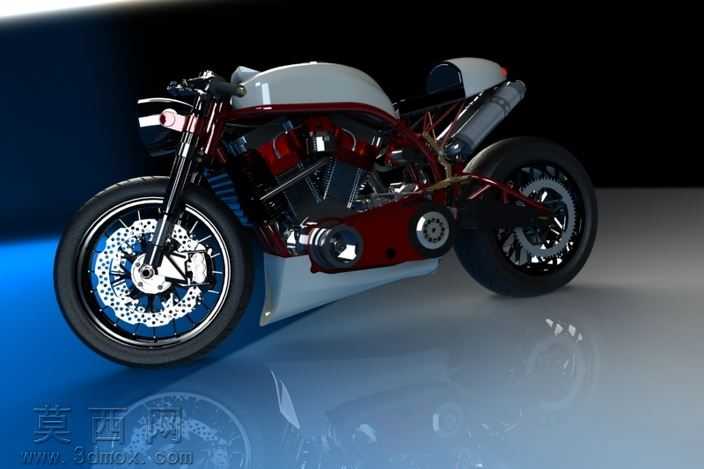

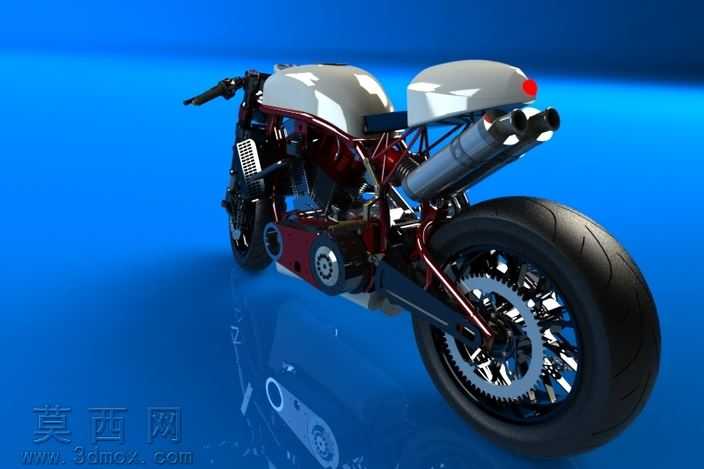

本作品为定制风格复古咖啡赛车摩托车的完整三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整车硬点参数定位，确定轴距、坐高、前后载荷分配、转向倾角等核心骑行几何参数，再依次拆分车架、动力总成、行走系统、覆盖件、操控部件等子模块逐一建模。车架部分采用钢管编织式桁架结构建模，精准还原每根管材的弯折弧度、焊接节点位置，兼顾轻量化与结构刚性，车架与发动机的连接点位、后摇臂铰接轴位置、前减震安装座都经过尺寸校核，保证装配无干涉。动力单元以V型双缸发动机为核心，完整建模了缸体、散热鳍片、活塞连杆机构、气门组件、空滤总成、排气头段结构，空滤采用外露式锥形设计，排气前段做了弯折走位优化，既避让车架结构又兼顾视觉上的机械美感。行走系统部分，前后轮毂采用钢丝辐条搭配复古白边轮胎的设计，轮胎表面还原了真实的胎纹纹理、胎侧品牌标识细节，前后刹车系统包含钻孔刹车盘、对向卡钳、刹车油管的完整建模，前减震为倒置式结构，还原了减震筒身、调节旋钮、防尘封的细节，后减震采用双枪外置弹簧结构，匹配后摇臂的运动行程。外观覆盖件采用极简咖啡赛车风格，驼峰式单座坐垫做了皮革纹理的材质区分，油箱采用窄体流线造型，车头大灯加装了交叉式防护网，车把采用低趴分离把设计，手把上的控制按键、离合刹车牛角、油门转把都做了精细化建模。渲染阶段采用深色影棚环境，通过三点布光突出金属部件的反光质感，发动机金属散热鳍片的冷金属质感、车架红黄色涂装的漆面光泽、轮胎橡胶的哑光质感、皮革坐垫的细腻纹理都通过材质分层调整实现真实还原，整车姿态呈现出前倾的战斗感，精准传递复古定制机车的硬核机械美学，所有部件的装配关系都经过运动干涉检查，可用于改装方案展示、结构教学参考等场景。
