挂车V4型钢板弹簧悬架结构设计

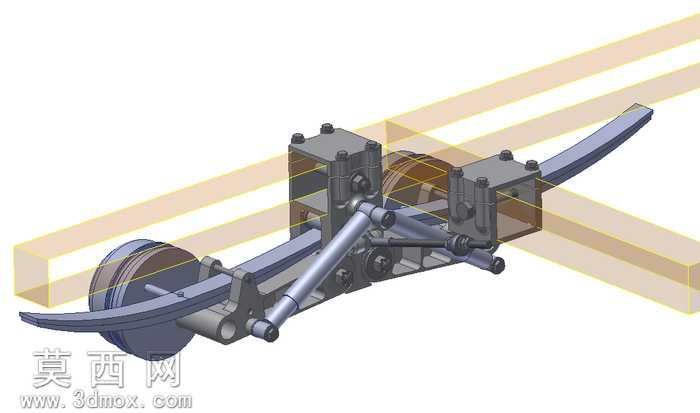

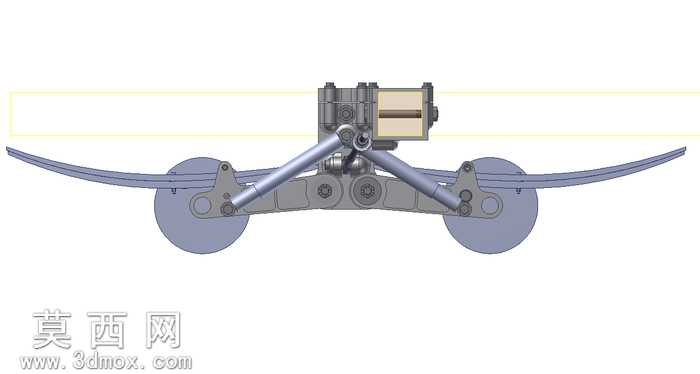

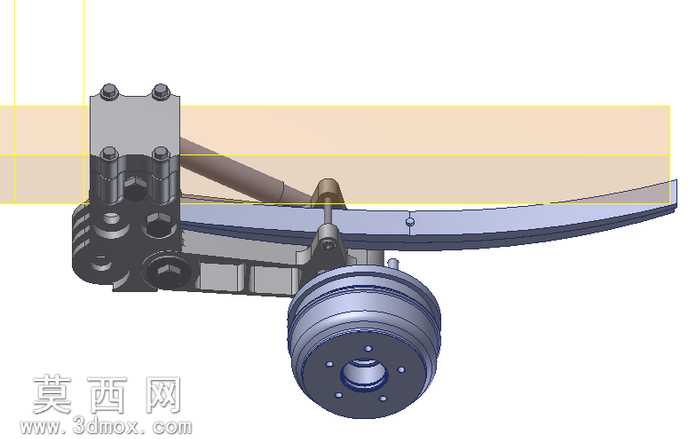

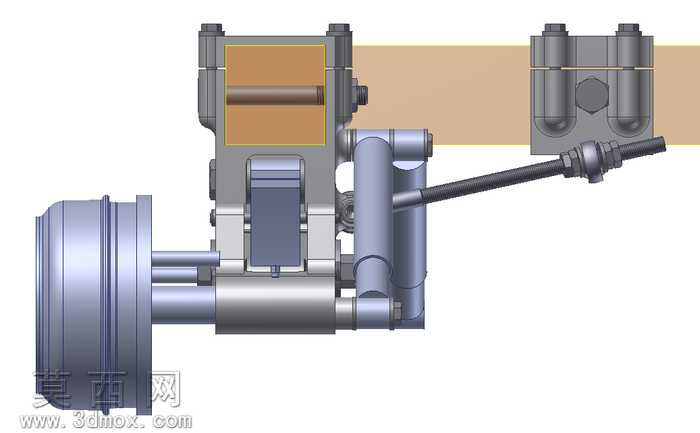

本作品为挂车配套的V4版本悬架结构三维建模成果，建模过程中严格遵循载重挂车的部件规格要求，适配650-700毫米的常规轨距参数，整体采用完全对称的结构设计逻辑，可兼容单轴或多轴挂车的装配需求，支持2轮或4轮的布局配置，从根源上规避了传统非对称悬架易出现的摆振问题。建模阶段对各部件的装配干涉做了全流程校验，外侧大托架通过螺栓结构与横梁实现刚性连接，可根据不同车型的布局需求灵活调整阻尼器的安装位置，无需额外改动主体梁架结构即可适配不同载重等级的使用场景。模型完整还原了托架、簧片、阻尼器、连接销轴、固定卡箍等全部零部件的结构细节，对交叉臂螺栓配置的安装限位做了精准还原，确保在支架承压、满载行驶、紧急制动等多工况下，各部件的配合间隙符合设计公差要求，不会出现部件错位或运动卡滞的问题。建模时充分考虑了结构梁的厚度参数，在保证整体结构强度的前提下优化了部件厚度，避免不必要的材料冗余；针对钢板弹簧的弧高、各簧片的叠放顺序、阻尼器的安装倾角都做了参数化设定，可根据后续的实际测试需求快速调整参数。模型对板簧与车桥的连接座、阻尼器上下铰接点的结构做了细化处理，清晰呈现了各部件的连接逻辑，既可以用于挂车悬挂系统的结构教学演示，也可作为同类型悬挂产品改型设计的参考基础，后续可根据实际路测或台架测试的数据，对阻尼器的阻尼范围、板簧的刚度参数做进一步优化调整，匹配不同载重吨位挂车的使用需求。
