方形DNA75C调压电池盒结构设计

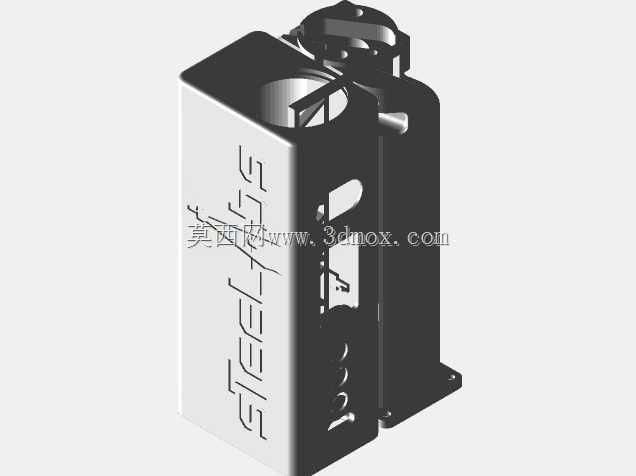

　　该方形电池盒主要面向个人DIY电子雾化设备的组装场景，适配DNA75C调压主板的安装需求，可作为手持调压设备的核心承载结构使用，为内部电路、电芯及操作按键提供可靠的安装支撑与外部防护。整体采用方正的直边造型设计，外壳侧面预留了三个圆形功能按键的安装位，分别对应调压、点火及功能切换操作，按键孔位的公差设置为0.2mm，可保证按键按压行程顺畅无卡滞，同时避免按键晃动产生的异响。侧面靠下位置预留了Micro USB充电接口的开孔，可直接对接主板的充电端口，无需额外转接结构，接口边缘做了0.3mm的倒角处理，可避免插拔充电线时刮伤线材外皮。外壳正面设计了内凹的品牌标识安装槽，可直接粘贴或嵌入品牌铭牌，槽位深度0.5mm，

　　铭牌安装后与外壳表面齐平，不会突出影响手持握持的手感。外壳另一侧设计了几何线条造型的防滑纹理，纹理深度0.4mm，在手持使用时可增加与手掌的摩擦力，减少设备滑落的风险，同时纹理采用对称式布局，兼顾了外观的整体性。内部腔体采用分层式结构设计，上层预留DNA75C主板的安装定位柱，定位柱高度与主板安装孔位精准匹配，可直接通过M2螺丝固定主板，避免主板在腔体内部晃动；下层为单节18650电芯的安装仓，仓体内壁设置了两条限位筋，可固定电芯的径向位置，防止电芯在仓内转动导致电极接触不良，电芯仓两端预留了电极弹片的安装槽，弹片安装后可保持与电芯端面的可靠接触，降低接触电阻。该电池盒的安装边界需重点关注：整体外形宽度控制在42mm以内，

　　厚度25mm，高度85mm，可适配绝大多数成年人的单手握持尺寸，内部腔体的边角均做了R2的圆角处理，既可以提升外壳注塑成型时的熔体流动性，减少注塑缺陷，也可以避免内部线材被尖锐边角割破绝缘层。设计时充分考虑了与标准510接口组件的兼容性，顶部预留的510接口安装位同轴度公差控制在0.05mm以内，可直接适配市售标准雾化器的安装，无需额外调整接口位置。外壳侧壁的厚度统一设置为1.8mm，在保证结构强度的前提下尽可能减轻整体重量，手持使用时不会产生过重的坠手感，同时该厚度可适配SLS 3D打印的工艺要求，打印时无需额外添加支撑结构，成型后表面处理难度低。在组装逻辑上，该电池盒采用上下扣合的装配方式，扣合位设置在外壳的四个边角，扣合量0.

　　8mm，组装时可直接通过卡扣固定上下壳，无需额外打胶，后期维护拆解时也不会损坏外壳结构。内部走线槽沿腔体内壁布置，线槽深度1mm，可将主板与电芯、按键、充电接口的连接线全部收纳在线槽内，避免组装时线材被上下壳挤压造成短路。针对日常使用的防护需求，外壳的合模缝位置做了错位止口设计，止口配合间隙0.1mm，可有效阻挡日常使用时的灰尘、手汗进入腔体内部，保护内部电路不受腐蚀。按键位置的开孔与按键之间预留0.1mm的配合间隙，既保证按键按压的顺畅度，也可减少灰尘从按键缝隙进入内部的概率。该结构设计可直接用于个人DIY设备的3D打印制作，所有安装位均匹配市售标准电子元件的尺寸，无需二次修改孔位即可完成整机组装，组装完成后整体结构紧凑，握持贴合手掌，操作按键的位置刚好对应手指自然握持时的放置位置，操作时无需调整手持姿势即可完成所有功能操作。
