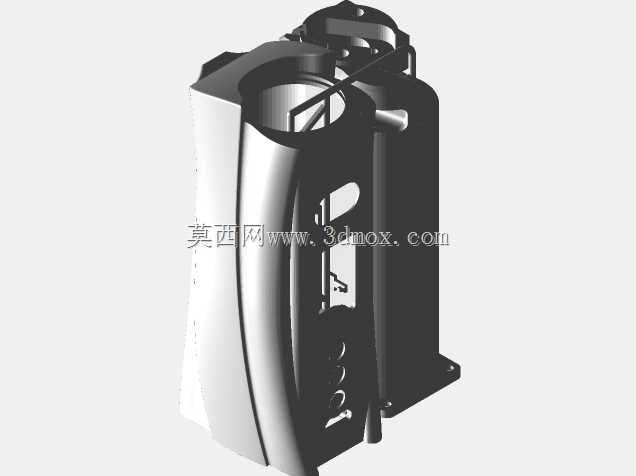

异形DNA75C适配电池仓结构设计

　　该电池仓结构主要面向个人DIY电子雾化设备的组装适配场景，核心作用是为DNA75C调压主板提供稳定的电池承载空间与组件安装基准，解决异形机身结构下电池固定、接口对位、组件兼容的实际装配问题。结构设计阶段优先考虑SLS 3D打印工艺的成型特性，所有配合面预留0.2mm公差间隙，避免打印过程中因材料收缩、层纹堆积导致的装配卡滞问题，无需二次打磨即可完成基础组装。整体外形采用贴合手部握持的弧面过渡设计，外侧曲面的曲率经过多轮握持姿态验证，单手握持时手指可自然贴合侧面弧度，操作按键的位置恰好对应食指与中指的自然放置区间，减少长时间握持的疲劳感。侧面集成的功能按键区域做了下沉式台阶设计，按键边缘与仓体表面保留0.3mm的高度差，

　　既避免日常携带过程中按键被误触，又能保证按压时的清晰反馈，按键孔位的尺寸公差控制在±0.1mm范围内，适配通用规格的轻触开关安装。底部预留的Type-C接口开孔做了倒角导向处理，接口周围的壁厚加强至2.5mm，避免多次插拔充电线时导致的接口周围结构开裂，开孔位置与内部主板安装位的对位精度控制在0.15mm以内，保证充电插头可完全插入接口无虚位。仓体内部的电池容纳腔严格匹配18650规格锂电池的外形尺寸，腔体内壁设置有两道纵向的限位筋，筋位高度0.2mm，既可以固定电池避免晃动，又能在电池与仓壁之间留出均匀的散热间隙，长时间高功率输出时可引导热量沿间隙散出，避免热量堆积影响电池性能。仓体顶部预留510接口的安装沉台，

　　沉台深度与接口法兰厚度完全匹配，接口安装后顶面与仓体顶面齐平，不会出现突出或凹陷的问题，沉台周围设置有三个均匀分布的螺丝柱，柱内预埋铜螺母的安装孔位尺寸适配M2规格螺丝，可将510接口牢牢固定在仓体上，避免频繁更换雾化器时接口松动。仓体侧面的品牌标识区域采用下沉式凹槽设计，凹槽深度0.3mm，可直接粘贴标识铭牌或者做填色处理，不会因为日常摩擦导致标识磨损。整个结构的壁厚均匀控制在1.8mm-2.2mm区间，既保证了结构强度，跌落时不会出现仓体开裂的问题，又不会因为壁厚过大导致打印成本增加、整体重量超标。组件兼容性方面，所有安装孔位、连接结构完全匹配Steelabs标准DIY组件的尺寸规范，可直接搭配同系列的电池管、电极板、紧固件、

　　方形零件等组件完成整机组装，无需对结构进行二次修改。内部走线槽沿仓体内壁的边角位置布置，槽宽1.5mm、槽深1mm，可容纳主板与电池、接口之间的连接导线，避免组装时导线被电池挤压破损，同时走线槽的位置避开了所有螺丝柱与安装孔位，不会出现导线被螺丝打穿的风险。仓体与侧盖的配合采用卡扣加定位柱的组合固定方式，定位柱直径2mm，插入深度3mm，可保证侧盖安装时的对位精度，卡扣的扣合量控制在0.4mm，既可以保证侧盖固定牢固不会松脱，又能在需要更换电池时轻松拆开侧盖，无需借助额外工具。
