木纹纹理18650机械底部进料器结构设计

　　这款底部进料结构的设计，核心围绕18650规格圆柱电芯的适配展开，整体外壳采用仿木纹纹理做外观处理，所有配套零件均整合在单一套件内，组件间的配合公差设置为0.2mm，适配SLS工艺的3D打印成型需求，无需额外做大规模的后处理修整即可完成组装。从实际使用场景来看，这类结构主要服务于个人DIY电子雾化装置的组装需求，设计时优先考虑了零件的通用性，所有对接位置均匹配Steellabs系列标准组件的接口尺寸，避免不同来源零件混装时出现的配合错位、密封失效等问题。结构的核心功能是实现底部进料的油路导通，同时容纳单节18650电芯完成供电回路的搭建，外壳的木纹纹理并非单纯的装饰设计，纹理的凹凸深度控制在0.3mm以内，既可以提升手持时的摩擦力，

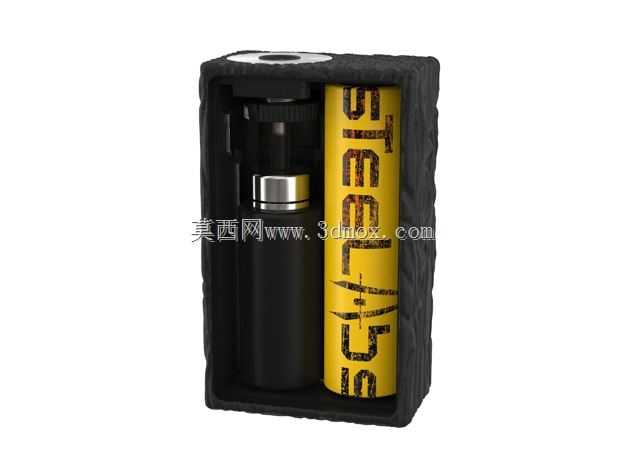

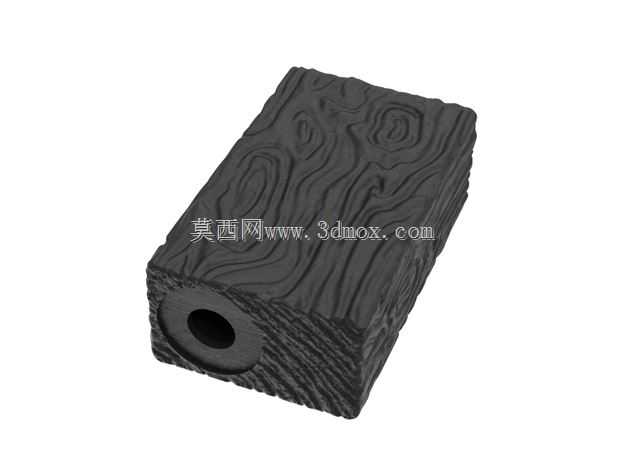

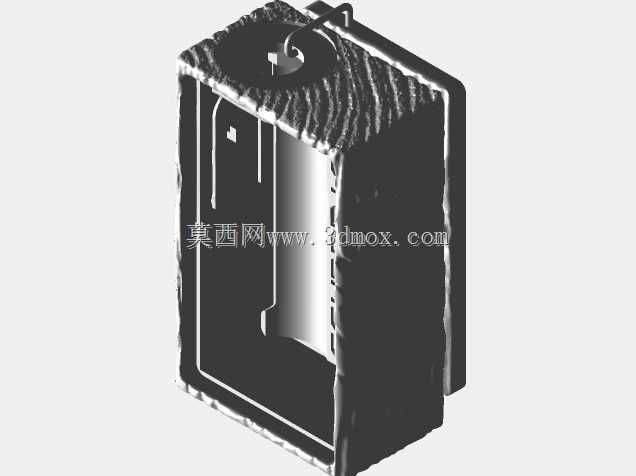

　　避免使用过程中打滑脱落，也不会因为纹理过深积攒污渍，提升日常使用的易清洁性。从安装边界来看，整体外壳的内部空腔严格按照18650电芯的标准尺寸做预留，电芯装入后周边保留0.1mm的间隙，方便电芯的取放更换，同时不会因为间隙过大导致电芯在内部晃动，影响供电接触的稳定性。底部的进料接口采用标准510规格的通用对接尺寸，可匹配市面上绝大多数同规格的配套组件，无需额外做转接结构即可完成对接。设计时充分考虑了SLS打印的工艺特性，所有壁厚均设置为1.5mm以上，避免打印过程中出现薄壁变形、翘曲等问题，所有转角位置均做了R0.5mm的圆角处理，既可以减少打印时的应力集中，也能避免组装使用过程中锐角划伤操作人员。外壳侧面预留的操作窗口位置，

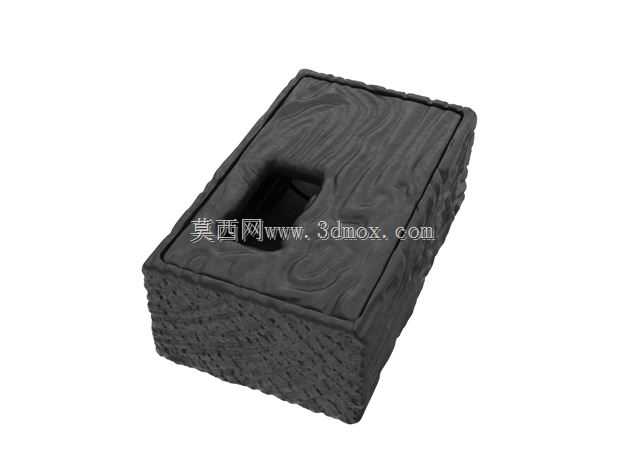

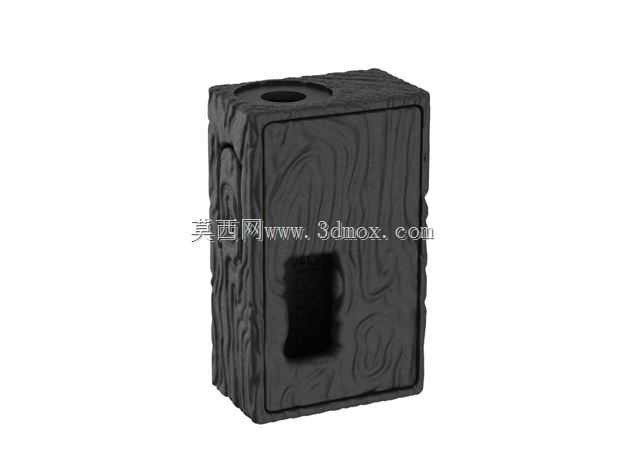

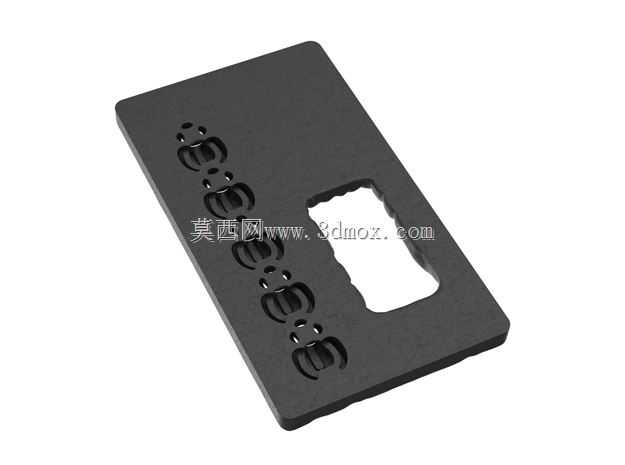

　　刚好对应内部开关组件的安装位，组装完成后无需额外开孔即可完成操作触发，窗口边缘做了1mm的倒角处理，避免长期操作时磨损手指。内部的走线槽位做了一体化的设计，所有馈线的走线路径均预留了足够的空间，避免组装时线路被挤压破损，导致短路等安全问题。整套结构的零件拆分逻辑遵循最少零件原则，除了必要的导电连接件、密封件之外，外壳主体仅分为前后两个装配部分，通过卡扣结构即可完成组装，无需额外使用螺丝等紧固件，降低组装的复杂度，也减少了零件丢失的风险。从实际使用的可靠性角度出发，设计时在电芯接触位置做了加厚处理，避免长期更换电芯导致接触位磨损，影响导电性能；底部的进料位置做了密封槽的预留，可搭配常规规格的密封圈实现密封，避免使用过程中出现渗漏问题。

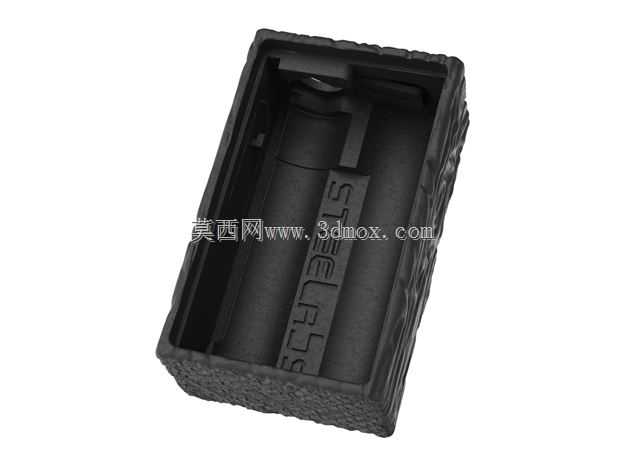

　　木纹纹理的走向顺着外壳的长度方向排布，和手持时的握持方向一致，进一步提升握持的手感，纹理的深度经过反复调整，既保证了视觉上的木纹质感，也不会因为纹理凹凸导致打印时出现支撑残留，影响外观的完整性。整套结构的外部轮廓做了圆弧过渡处理，没有突兀的棱角，握持时贴合手掌的曲线，长时间手持也不会出现硌手的问题。内部的电池仓位置做了防反接的结构设计，仅当电芯按照正确极性放入时才能完全装入仓体，避免反接导致的电路损坏，提升使用的安全性。组件之间的配合面均做了0.2mm的公差预留，既保证组装时可以顺利拼接，也不会因为间隙过大导致组装后出现松动、异响等问题。对于DIY用户而言，这套结构不需要复杂的加工设备，仅通过3D打印即可获得所有结构件，搭配市面上容易采购的标准电子配件即可完成整机组装，适配个人自制、改装的实际需求，不需要依赖专用的加工工装即可完成全部组装流程。
