闭式离心结构流体输送泵叶轮设计

　　这款叶轮是单级离心泵的核心过流部件，主要适配清水输送、轻度污水介质输送、工业循环水系统等常规流体输送场景，在民用供水、暖通循环、工业冷却、农田排灌等工况中都能见到同结构叶轮的应用。叶轮作为泵腔内唯一的做功部件，直接决定泵组的扬程、效率、气蚀余量等核心水力性能，其设计合理性直接影响整泵的运行能耗与使用寿命。

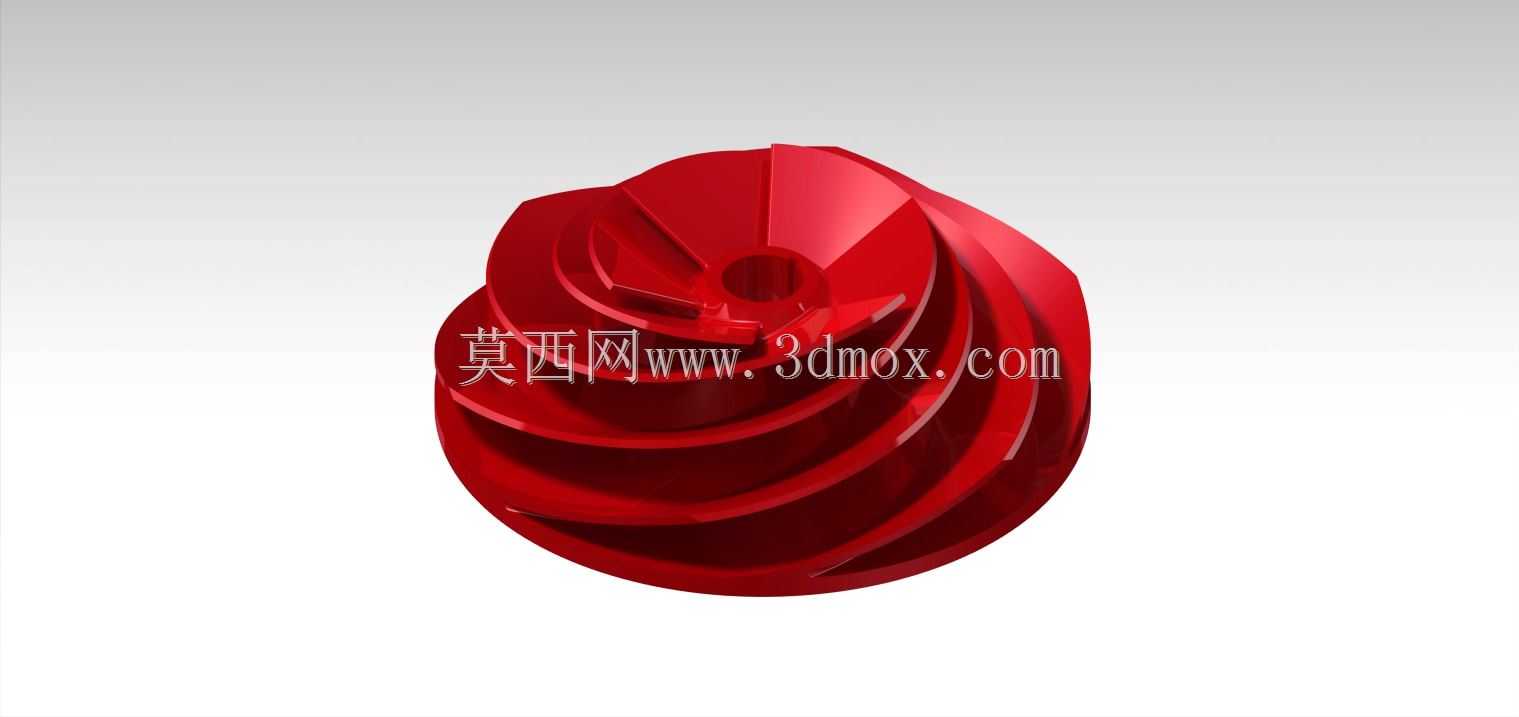

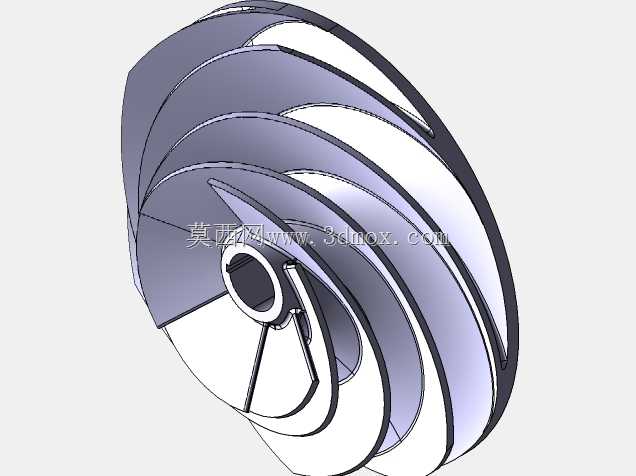

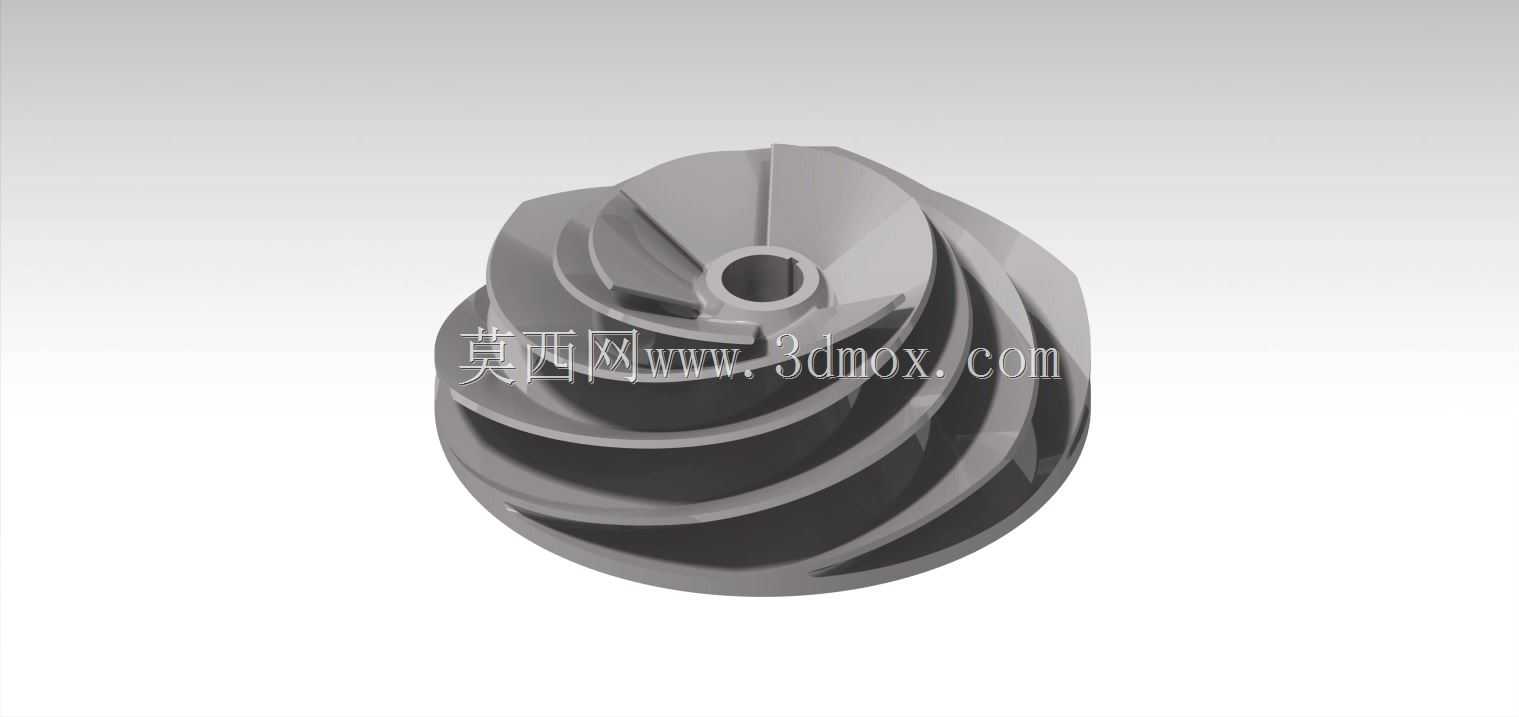

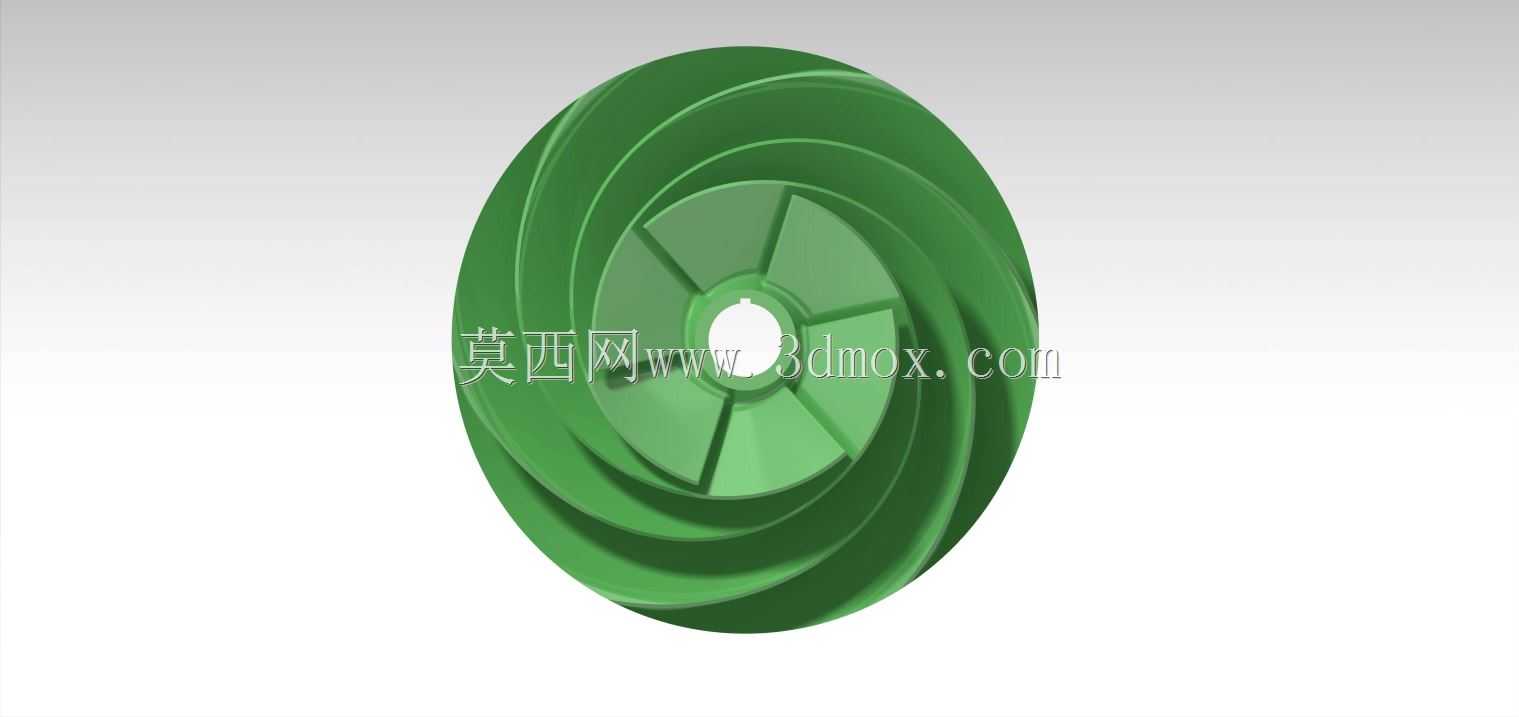

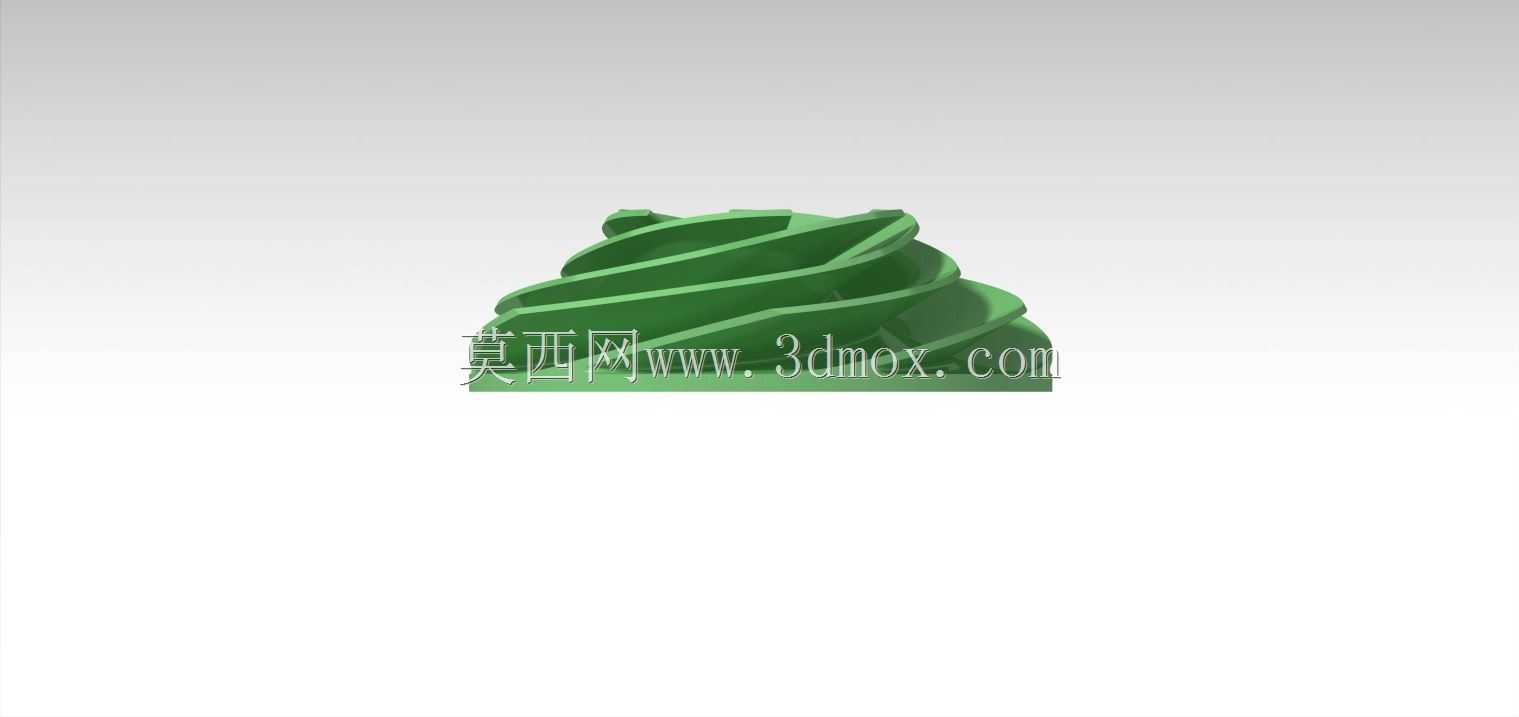

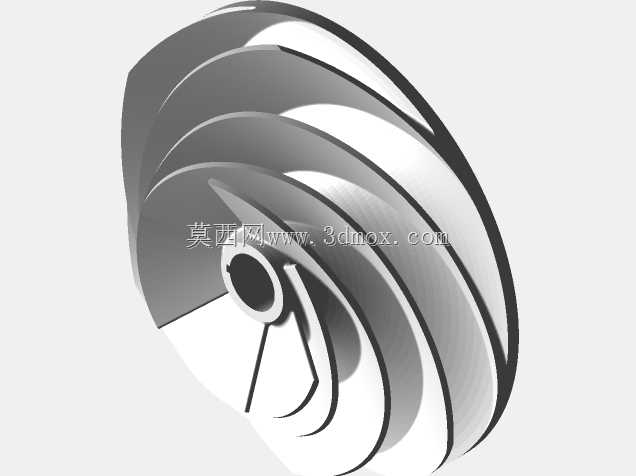

　　从结构设计来看，这款叶轮采用闭式后弯叶片结构，整体为回转类对称构型，中心设置带键槽的轴孔，用于和泵轴实现周向固定，传递电机输出的扭矩；轴孔周边设置加厚的轮毂结构，用于提升叶轮与轴配合段的结构强度，避免高速旋转下轴孔处出现应力集中导致的开裂失效。叶片采用三维扭曲曲面构型，并非简单的直板叶片，这种扭曲设计是基于流体在叶轮内从进口到出口的流动轨迹优化而来，能够减少流体在叶轮流道内的冲击损失与脱流现象，提升水力效率，同时降低运行过程中的水力脉动，减少泵组的振动与噪音。叶轮前后设置完整的盖板结构，前盖板为适配流体进口的收敛型曲面，能够引导来流平稳进入叶轮流道，后盖板与轮毂连接形成封闭的流道空间，相比开式、半开式叶轮，闭式结构的容积效率更高，在输送清水类低粘度、无大颗粒杂质的介质时，性能表现更稳定，运行效率普遍比同参数半开式叶轮高5%-10%。

　　设计过程中首先需要匹配泵组的设计工况点，确定额定流量、额定扬程下的叶轮进口直径、出口宽度、叶片出口角、叶片数等核心参数，这款叶轮的叶片数设置为6片，是兼顾效率与抗堵塞能力的折中选择，叶片数过少会导致流道内流体滑移系数增大，扬程不足，叶片数过多则会增加流道的排挤系数，增大沿程摩擦损失，同时更容易被介质中的纤维类杂质堵塞。叶片进口边做了适当的延伸与修圆处理，能够降低叶轮进口处的流体相对速度，提升泵组的抗气蚀性能，减少叶轮进口边在长期运行中出现气蚀剥蚀的概率。

　　从安装边界来看，这款叶轮的轴向定位依靠轴肩与叶轮螺母实现，安装时需要保证叶轮前盖板与泵体密封环之间的间隙控制在0.2mm-0.5mm之间，间隙过大会导致泵的容积效率大幅下降，间隙过小则可能在泵轴出现窜动时发生叶轮与密封环的摩擦剐蹭，引发抱轴故障。叶轮做了严格的静平衡校验，平衡精度等级达到G6.3级以上，能够保证在最高2900r/min的转速下平稳运行，不会因为质量偏心导致泵轴出现额外的交变载荷，延长机械密封与轴承的使用寿命。流道表面做了光滑过渡处理，没有明显的凸起与棱角，能够减少流体在流道内的摩擦阻力，同时避免杂质在流道内淤积，影响叶轮的动平衡精度。

　　在实际选型适配过程中，这款叶轮可以直接替换同型号同尺寸的离心泵叶轮，替换时需要核对轴孔直径、键槽尺寸、叶轮总高度、进口直径、出口外径等关键安装尺寸，确保安装后叶轮与泵腔的配合间隙符合设计要求，同时需要根据输送介质的特性调整叶轮的材质，比如输送有弱腐蚀性的介质时可以选用不锈钢材质，输送含磨粒的介质时可以选用高铬铸铁材质，本次设计的基础构型为工程塑料或铸铁材质的通用款，适配常规清水输送工况。在结构强度校核上，通过有限元分析验证了最高转速下叶片与盖板的应力分布，最大应力出现在叶片与后盖板的连接根部，数值远低于材料的许用应力，能够保证长期运行下的结构可靠性，不会出现叶片断裂、盖板变形等失效问题。
