雅克152初级教练机三维结构设计

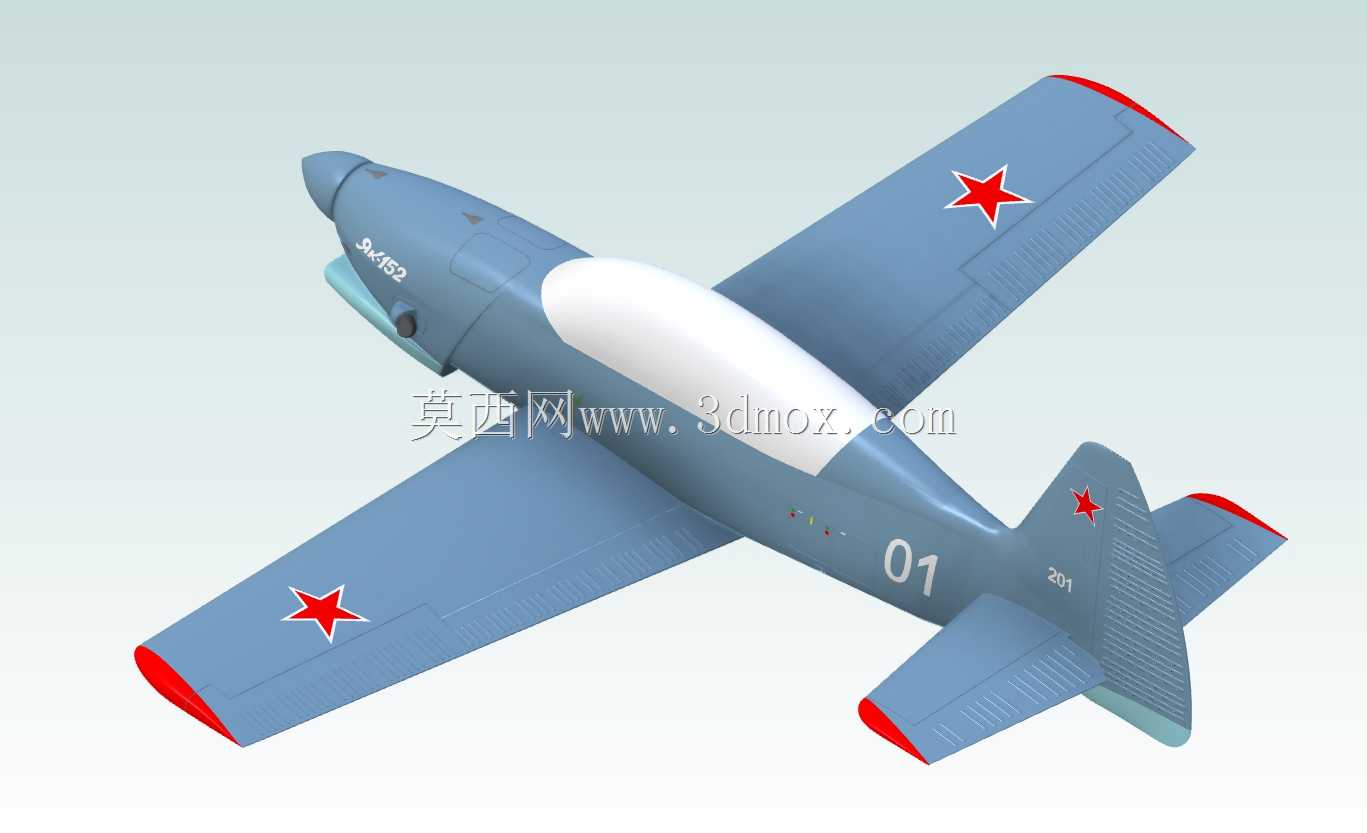

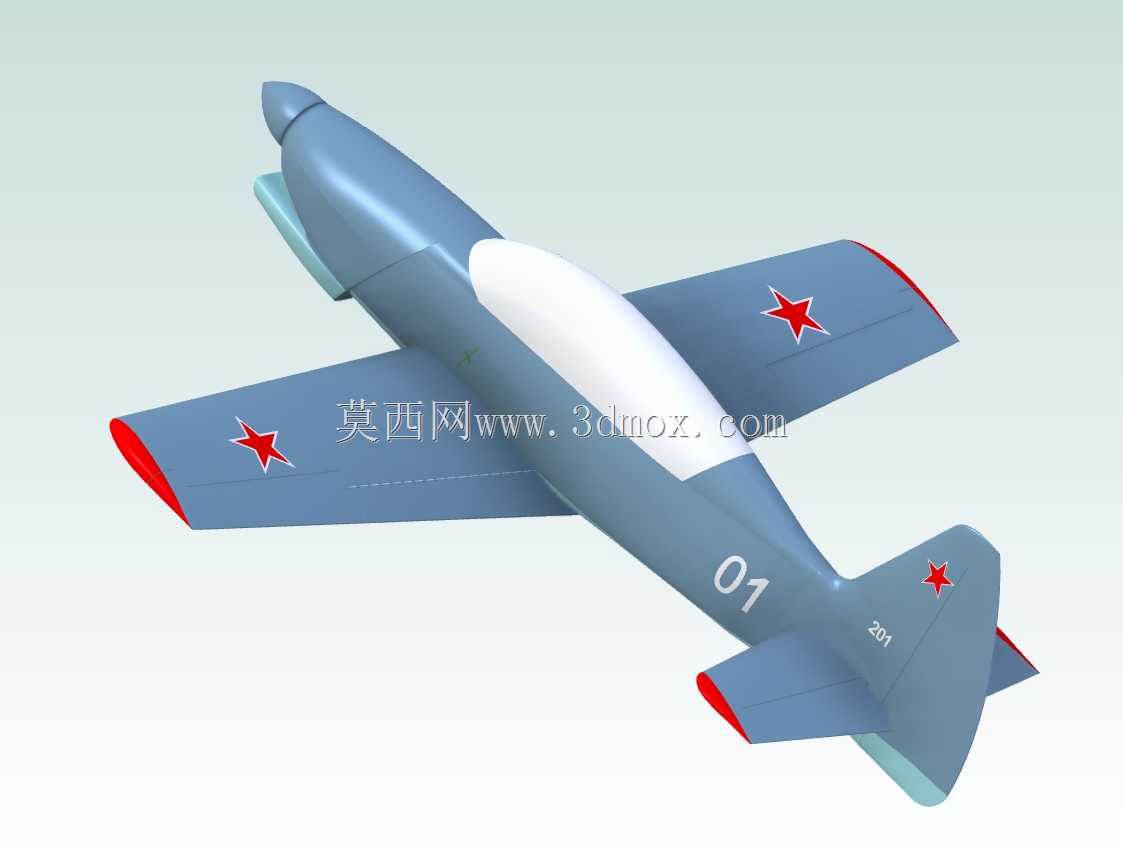

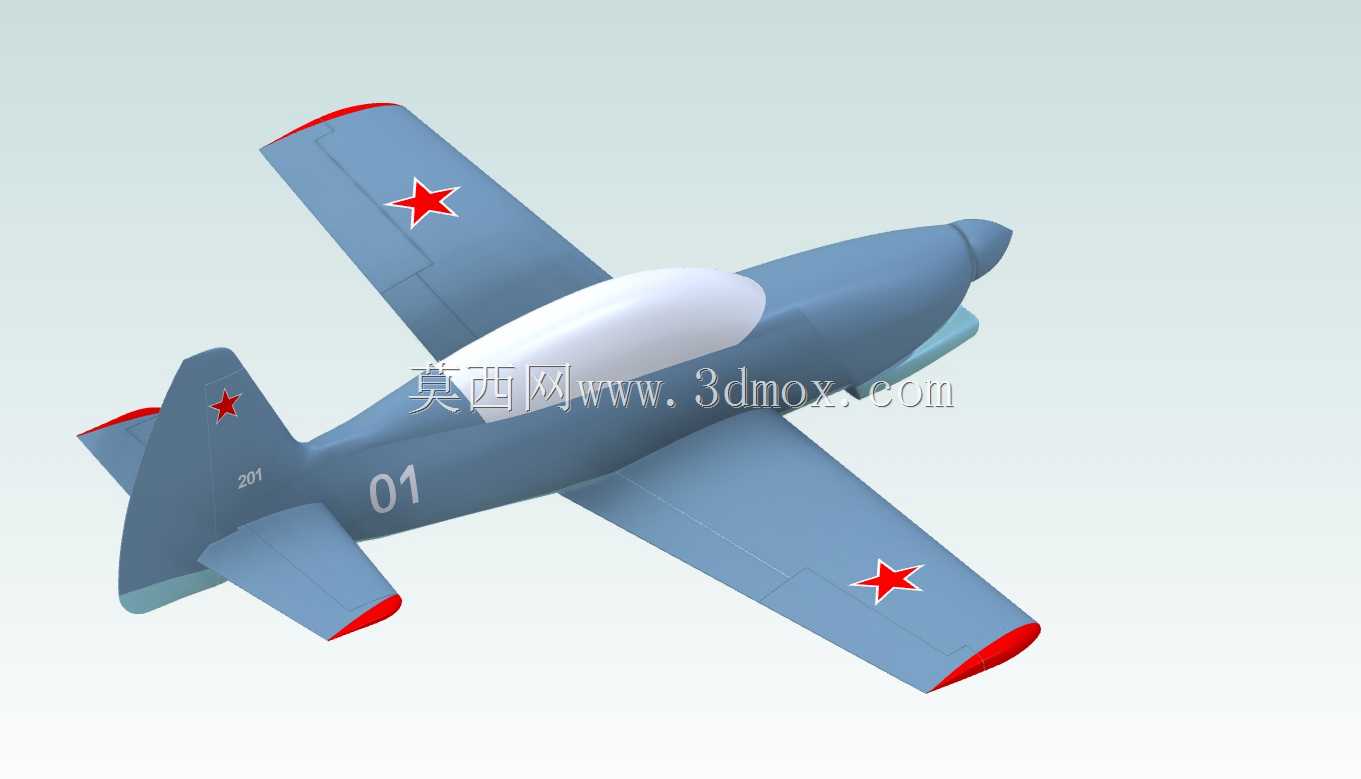

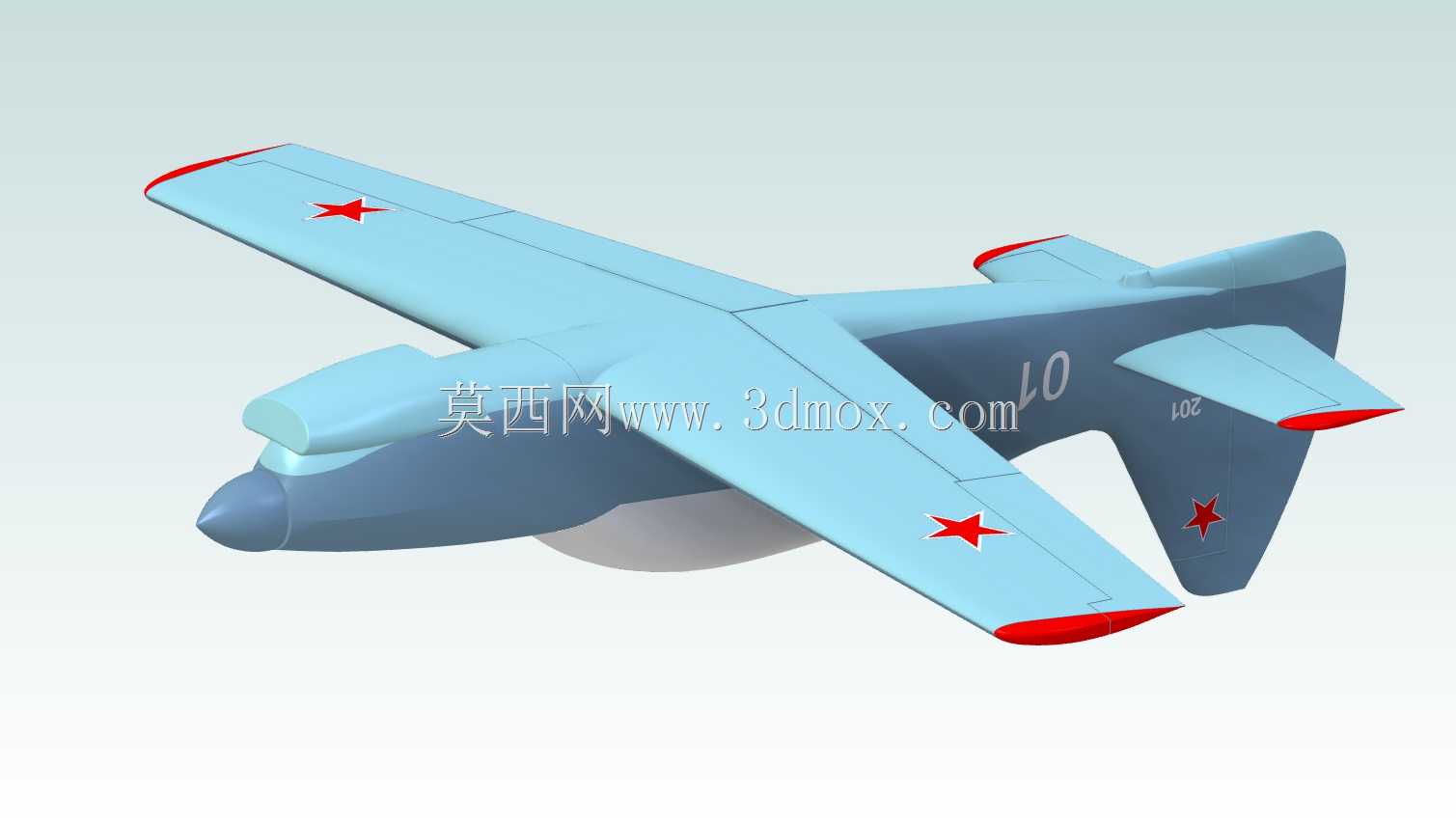

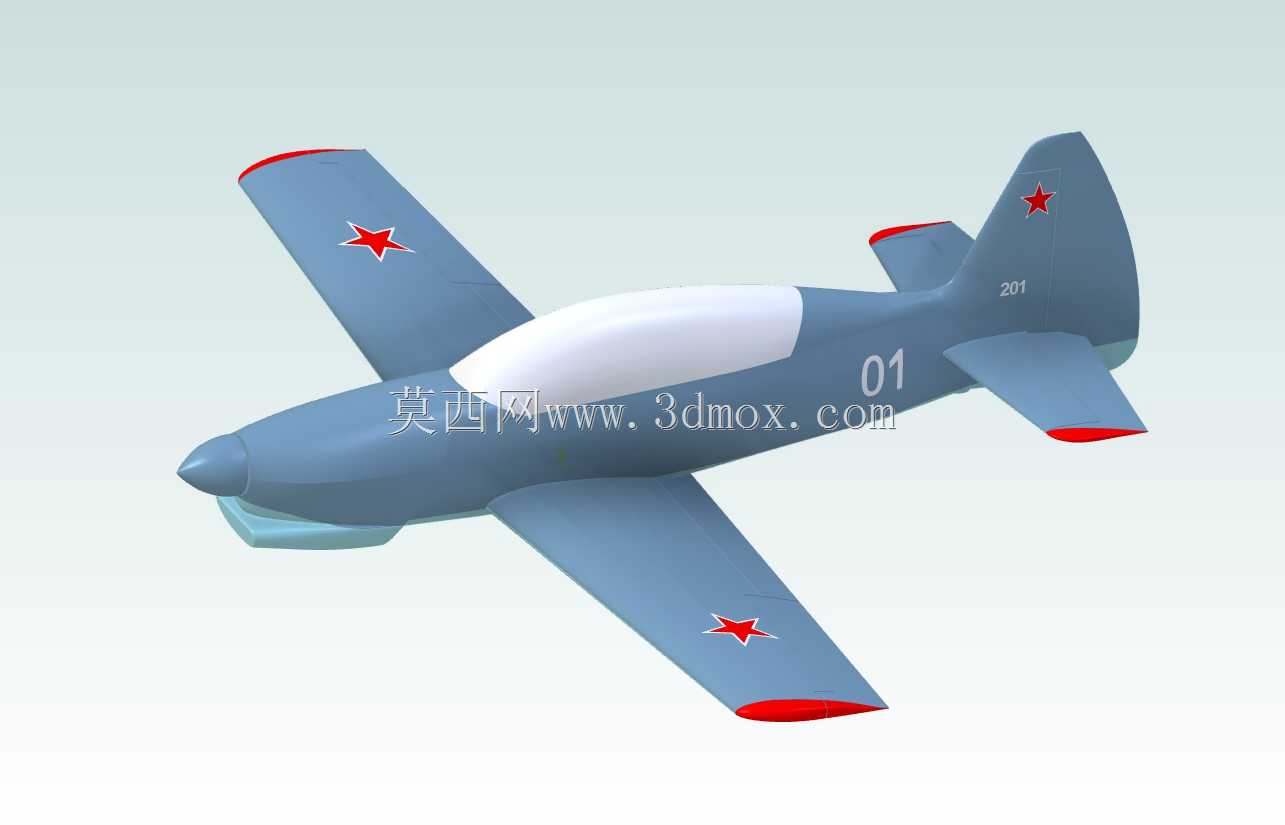

　　该三维模型还原的是单发活塞式初级教练机的完整机体结构，这类机型主要承担飞行学员的初期筛选、基础驾驶术训练任务，也可用于航空运动俱乐部的特技飞行体验、民间航空科普展演场景，在航校训练体系中，是衔接地面模拟训练与中级喷气教练机教学的核心装备，能让学员完成起落航线、简单特技、仪表进近等基础科目训练，相比喷气式教练机，其低空低速操控容错率更高，运营维护成本更低，适合大批次学员的常态化飞行训练使用。模型完整还原了机型的气动外形与核心结构分区，机身采用全金属半硬壳式结构设计，前段布置动力舱与前起落架安装位，中段设置串列双座座舱，后段连接垂尾与平尾组件，机翼为下单翼布局，翼尖设置有红色航行标识与翼尖整流结构，机翼后缘预留了副翼、襟翼的安装铰接位，

　　可直接用于后续活动舵面的运动仿真验证。从设计逻辑来看，建模过程中优先保证了气动外形的曲面连续性，机身曲面采用G2连续过渡，避免了曲面拼接处的阶差影响气动仿真精度，座舱盖采用整体式水泡形设计，既保证了前后座飞行员的下视视野，也在模型中还原了座舱盖的框架结构与密封安装边界，可直接用于座舱内部细节的深化设计。起落架部分采用前三点式布局，前起落架布置在发动机舱下方，主起落架安装在机翼根部与机身的连接加强框位置，模型中预留了起落架收放机构的安装空间，减震支柱的行程参数、机轮的尺寸边界都按照实机比例还原，可用于起落架收放运动的干涉检查，验证起落架在收放过程中与机身结构、机翼蒙皮的间隙是否符合设计要求。动力舱段的模型还原了发动机安装架、

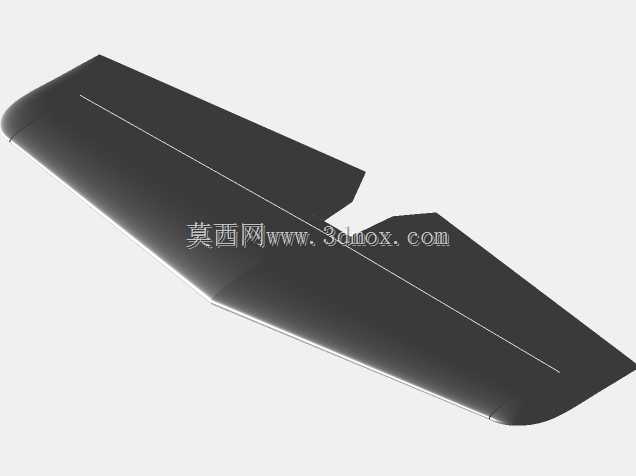

　　整流罩的快拆结构，整流罩上预留了散热通风口的位置，可匹配活塞发动机的散热需求，机头下方的滑油散热器进气口也做了准确的结构还原，保证气动外形与实机一致。尾翼部分采用常规布局，垂尾后缘设置方向舵，平尾后缘设置升降舵，舵面与安定面的铰接轴线位置准确，可直接用于飞行动力学仿真中的舵面偏转角度验证，尾翼尖端的航行灯、静电放电刷的安装位也做了细节预留，方便后续深化模型细节。机翼部分的模型还原了翼梁、翼肋的布置逻辑，机翼内部预留了燃油箱的安装空间，机翼前缘的进气口、翼下的外挂点安装座都有体现，可用于后续加装训练弹、副油箱等外挂模型的装配验证。模型的外形尺寸严格按照实机比例缩放，机身长度、翼展、机高的比例关系准确，各部件的安装边界清晰，

　　比如座舱与机身的对接面、机翼与机身的连接交点、尾翼与后机身的安装定位面都做了明确的结构区分，可直接用于装配干涉检查、气动仿真计算、虚拟维修训练课件开发等场景，也可作为航模设计的参考基准，用于缩比验证机的外形设计与结构布置。在实际工程应用中，这类高精度的飞行器三维模型可用于训练模拟器的视景开发，让飞行学员在地面模拟训练中获得与实机一致的视觉反馈，也可用于机务维修培训，通过模型拆解展示机体内部的结构布置、管路走向、设备安装位置，提升维修培训的效率，减少实机拆装训练带来的设备损耗。建模过程中对机体表面的口盖位置也做了准确还原，包括发动机维护口盖、设备舱口盖、加油口盖等位置的轮廓与安装边界，可用于维修可达性仿真验证，检查维护人员在拆装口盖、操作内部设备时是否有足够的操作空间，是否存在结构干涉问题。机身表面的标识位置也按照实机涂装做了还原，包括机号、军徽、警示标识的位置，可直接用于渲染出图、宣传动画制作等场景，不需要额外调整外形比例。
