高精度工业流体控制阀门三维结构设计

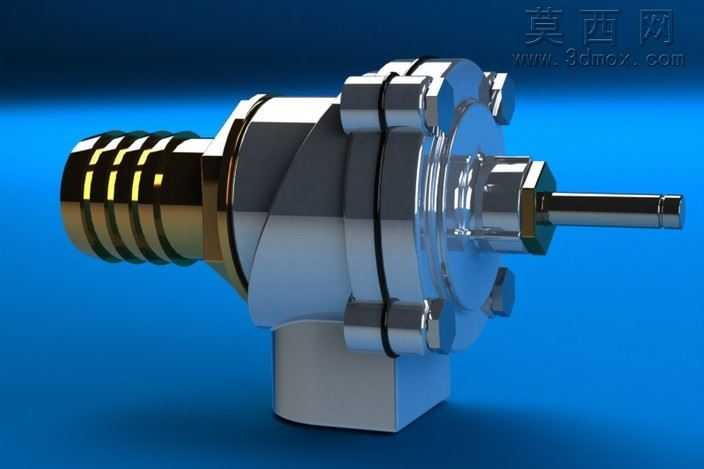

本作品为工业流体控制用阀门的三维数字化设计成果，建模阶段采用自顶向下的设计思路，先梳理阀门的核心功能逻辑：该阀门用于管路系统中实现流体通断与流量调节，整体结构分为左侧管路连接段、中部阀体容腔、右侧阀杆驱动段、底部安装基座四大功能模块，各模块间的装配公差、配合间隙均按照工业阀门实际生产标准设定。建模过程中优先完成核心流道的曲面构建，保证流道内壁过渡顺滑无锐角，避免流体输送过程中产生紊流、压损过大的问题；中部阀体采用分体式夹装结构，通过周向均布的紧固件实现上下阀体的密封锁紧，建模时精准还原了密封槽的尺寸、紧固件的安装位结构，确保虚拟装配时各部件无干涉，可直接用于后续的虚拟装配验证、运动仿真分析。材质与渲染阶段，针对阀门不同部件的实际工业用材做了区分：与流体接触的阀体内腔、阀杆等核心过流部件采用抛光不锈钢材质，还原金属表面高反光、冷色调的金属质感，表面做了细微的机加工纹理处理，避免渲染效果过于塑料化；左侧管路连接段的宝塔接头结构做了黄铜材质的质感表现，还原铜材温润的金属色泽与轻微氧化的质感；密封件部位采用哑光黑色橡胶材质，通过粗糙度参数调整还原橡胶材质的漫反射特性，与金属部件形成鲜明的质感对比。渲染时采用影棚级布光方案，主光源从侧上方打亮阀体主体结构，勾勒出金属部件的轮廓高光，辅助光源补亮阀体暗部结构，清晰展示阀体侧面的安装凸台、紧固件细节，背景采用渐变蓝色突出金属主体的质感，同时添加柔和的地面阴影增强模型的立体感与真实感。结构设计上充分考虑了实际使用的安装需求：左侧宝塔接头可直接适配柔性管路的插接安装，右侧阀杆伸出端可适配手动旋钮、气动执行器等不同驱动部件，底部方形安装基座预留了安装固定孔位，可直接将阀门固定在设备机架或安装面板上，整体结构紧凑，各部件的尺寸比例协调，既满足流体控制的功能需求，也兼顾了工业产品的外观规整性。
